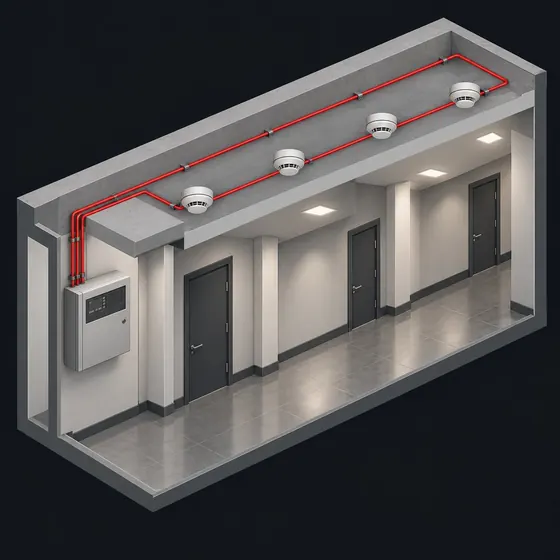

Это то, что разобрано в курсе про контроль линии. В шлейфе висит несколько извещателей, прибор следит за сопротивлением всей линии целиком. Сработал один — изменилось общее число, прибор объявил тревогу. Просто, дёшево, надёжно и совершенно безразлично к тому, кто именно сработал.
Другое название: «аналоговая», «безадресная», «пороговая» — это про одно и то же.

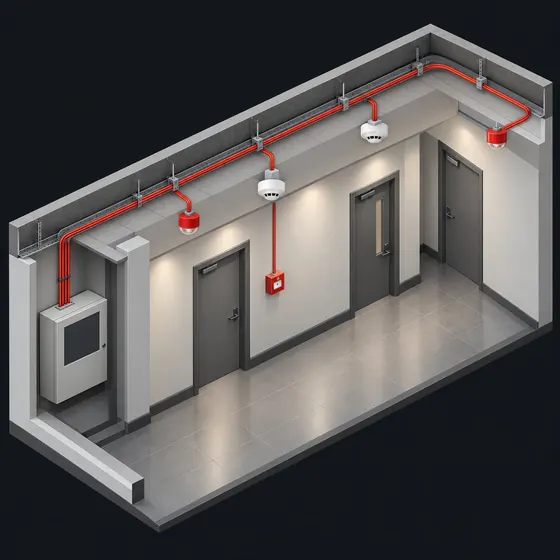

Здесь каждое устройство имеет номер и само сообщает прибору: «я номер семнадцать, у меня дым». Прибор не измеряет линию, а слушает сообщения. Отсюда главное следствие: он точно знает, какое именно устройство сработало и где оно стоит.

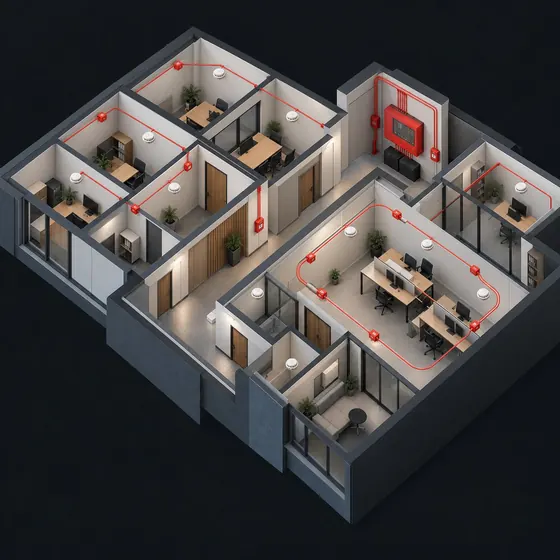

В пороговой системе точность равна шлейфу: тревога в шлейфе номер три — значит, где-то в этих комнатах. В адресной точность равна устройству. На маленьком объекте разница невелика, на большом — решающая: искать источник среди четырёх помещений или прийти сразу в нужное.

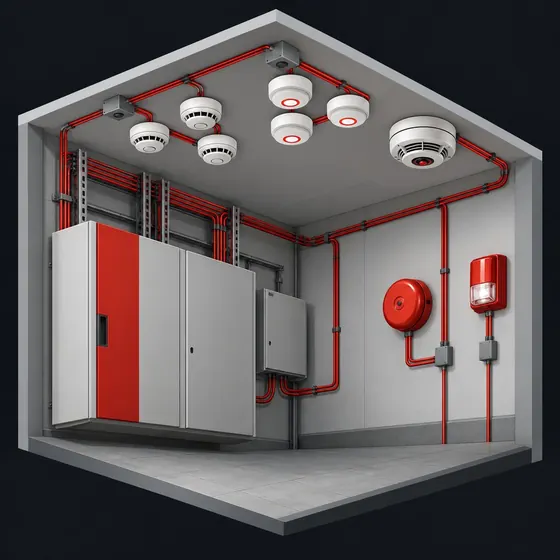

Есть ещё одно слово, и оно не синоним первых двух. В адресно-аналоговой системе устройство передаёт не только «сработал», а измеренное значение — например, насколько задымлён воздух. Прибор видит динамику и может отличить запылённый извещатель от настоящего дыма. Это развитие адресной системы, а не разновидность пороговой.
Сбивает с толку само слово «аналоговая». На объектах и в разговорах аналоговыми часто называют как раз пороговые системы — обычные шлейфы с неадресными извещателями. Получается, что «аналоговая» в разговоре — это обычно самая простая из трёх систем, а «адресно-аналоговая» — самая умная. Услышали «аналоговая» — уточните, о чём речь.
Решение инженера (20.09.2026): термин даём — именно с пояснением, почему он путает.

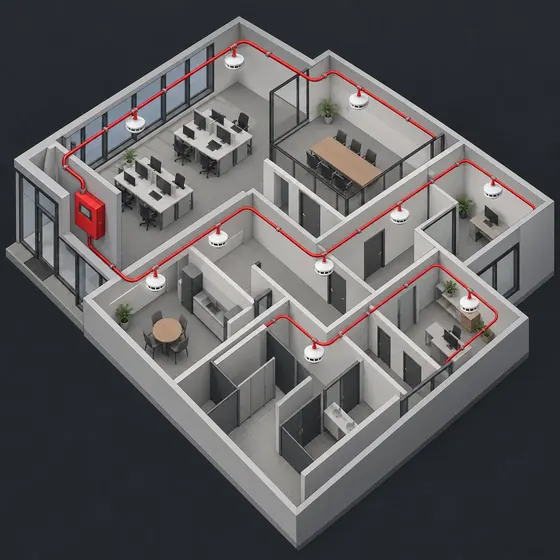

В пороговой системе на каждый шлейф идёт своя пара, и шлейфов много. В адресной одна линия обходит десятки устройств, поэтому кабеля заметно меньше. Но линия становится критичнее: по ней идут и питание, и обмен, и любое нарушение затрагивает сразу многих.

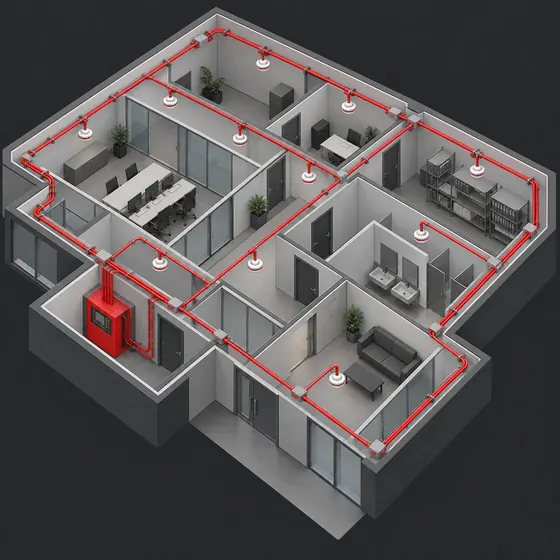

Адресную линию часто делают кольцом: конец возвращают в прибор. Тогда при обрыве устройства остаются на связи с двух сторон, и система продолжает работать. Если линия проложена лучом, всё, что за обрывом, теряется разом — и это обычно десятки устройств, а не одно.
Кольцо здесь не просто удобство. СП 484.1311500.2020 (п. 6.3.5) требует: единичная неисправность линии связи не должна приводить к потере связи более чем с 24 автоматическими извещателями, более чем с одним ручным, с автоматическими и ручными одновременно и с извещателями больше чем одной зоны контроля (ЗКСПС). Слова «кольцо» в пункте нет, но адресная линия на десятки устройств, собранная лучом, этому не соответствует: один обрыв отрежет всё, что за ним. Поэтому на практике адресную систему без кольца не принимают.
Кольцо спасает от обрыва, а от короткого замыкания — изоляторы (карточка 7). Их расставляют так, чтобы при замыкании между двумя соседними изоляторами выпадало не больше, чем разрешает тот же пункт.

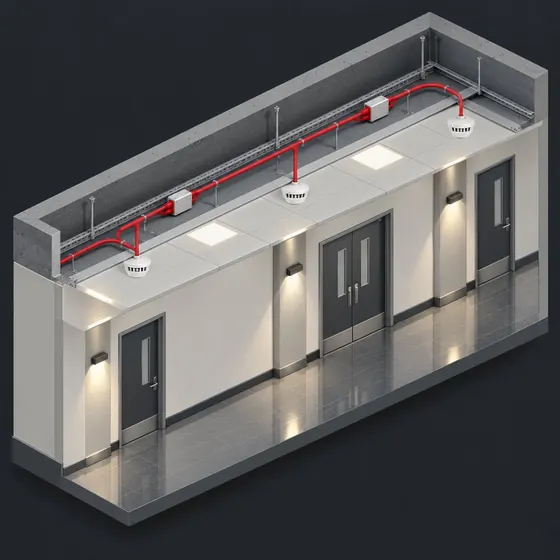

Замыкание в адресной линии способно положить её целиком. Чтобы этого не случилось, в линию ставят изоляторы: при коротком они отсекают повреждённый участок, а остальная линия продолжает жить. Устройство маленькое и на схеме почти незаметное, но именно оно определяет, потеряете вы этаж или один кусок коридора.

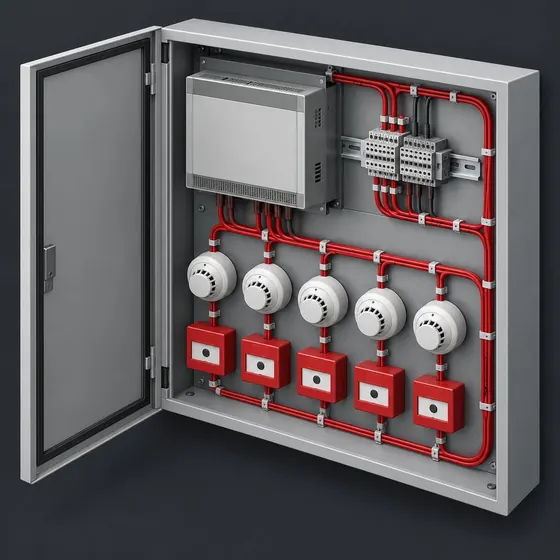

Номер устройству не приходит с завода — его назначают при монтаже или настройке. Отсюда две классические беды: два устройства с одним адресом и устройство, которого нет в конфигурации. Прибор в обоих случаях ведёт себя странно, а причина не в железе.

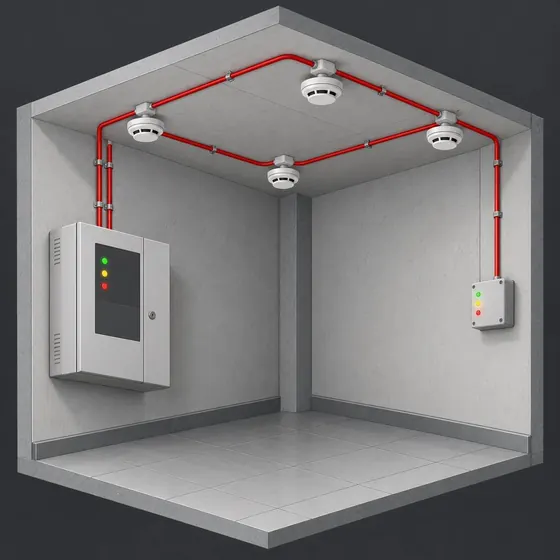

Приятная сторона адресных систем: они умеют сообщать не только о пожаре, но и о собственном состоянии — какое устройство потерялось, какое запылилось, где нарушена линия. Пороговая система такого не умеет в принципе: она знает только норму, тревогу и неисправность шлейфа.

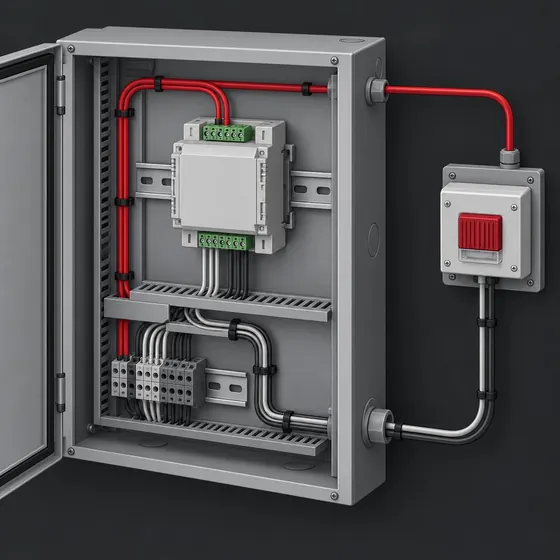

Самая частая ошибка новичка. Адресное устройство ждёт обмена сообщениями, а обычный пороговый вход умеет только мерить сопротивление. Ни один из них не поймёт другого. Исключение — особые входы приборов для адресных устройств, например «Сигнал-10», тип входа 14 «Пожарный адресно-пороговый» (до 10 адресных ИПР в одной линии). Их подключают строго по руководству на прибор и на устройство: с нужным типом входа и шунтирующим резистором.

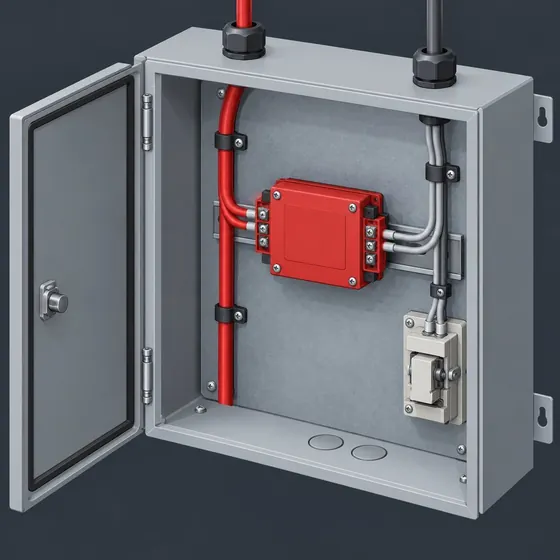

Соединить два мира можно, но только через промежуточное устройство: модуль, который с одной стороны говорит по-адресному, а с другой выглядит как обычный контакт или шлейф. Это штатное решение, а не хитрость: именно так в адресную систему заводят сухие контакты, задвижки, клапаны, старые шлейфы.

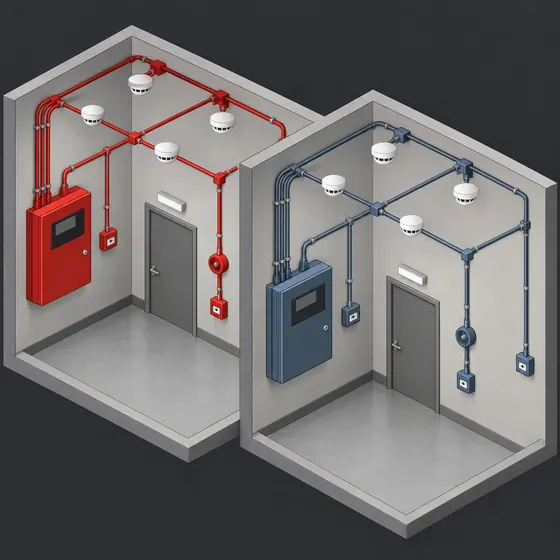

Внутри адресной линии свой язык, и он у каждого производителя свой. Устройство одного бренда не встанет в линию другого, даже если разъёмы совпадают и всё выглядит одинаково. Поэтому выбор адресной системы — это выбор поставщика на годы вперёд, включая запчасти и расширение.

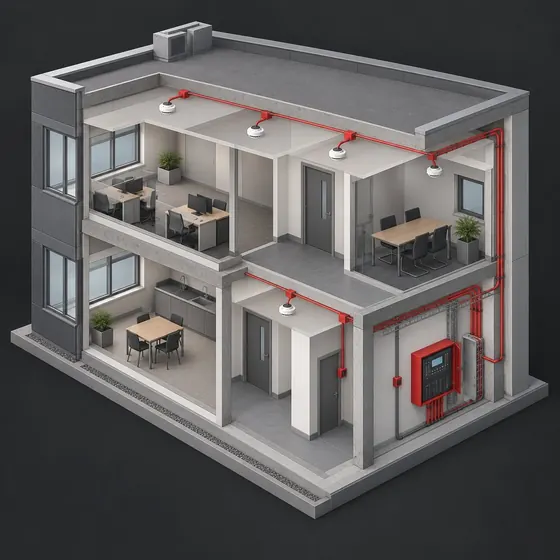

Небольшой объект с простой структурой прекрасно живёт на пороговой системе: она дешевле и её проще обслуживать. Большой объект, где важно быстро найти место события и где потом придётся расширяться, тянет к адресной. Плохой выбор — не «не та система», а система, выбранная без учёта того, кто и как будет её обслуживать. И это не только вкус: по СП 484 (прил. А, табл. А.1) для многих зданий порог задан площадью — выше порога адресная обязательна, ниже можно пороговую, но адресная тоже допустима.
