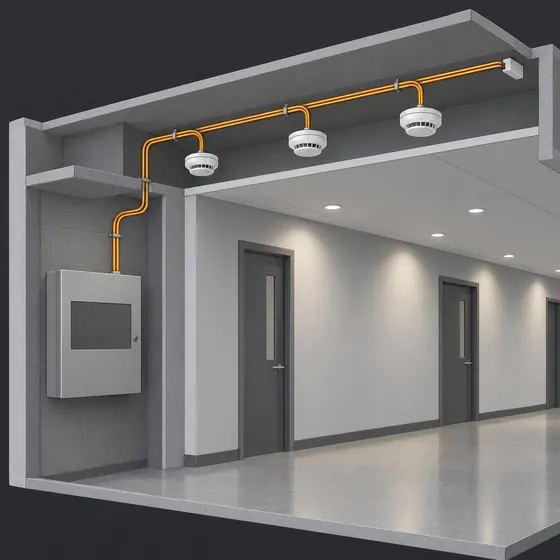

По шлейфу идут всего два провода, и они делают три работы одновременно: питают извещатели, держат связь и сообщают о пожаре. Отдельной линии «сигнал» нет — именно поэтому всё поведение системы сводится к тому, что происходит с током в этой паре.

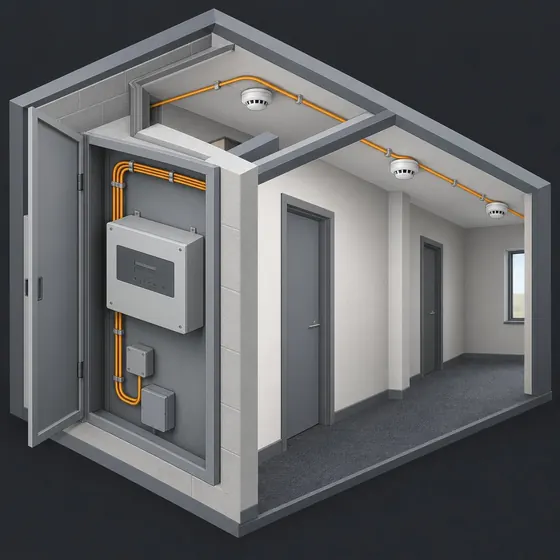

Ключевая мысль всего курса. Прибор понятия не имеет, сколько у вас извещателей и где они висят. Он подаёт в линию напряжение и измеряет, какой ток в неё уходит. Всё, что вы делаете руками на объекте, прибор воспринимает только как изменение этого тока.

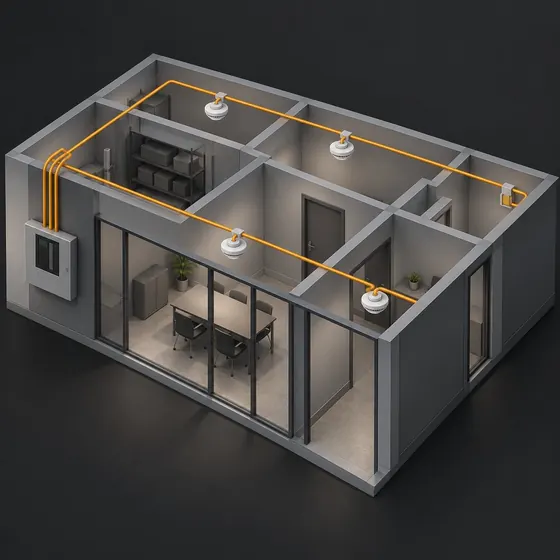

В дежурном режиме через линию течёт маленький ток — его задаёт оконечный резистор в конце шлейфа. Этот ток и есть для прибора сообщение «линия цела, тревоги нет». Ничего больше в состоянии покоя не происходит.

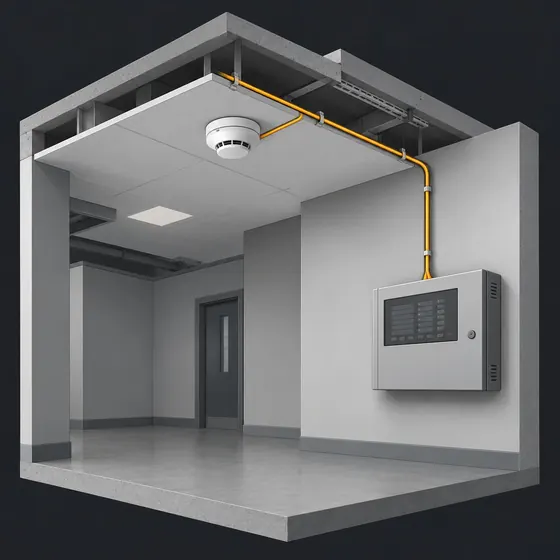

Сработавший извещатель не отправляет прибору никакого сообщения. Он просто резко уменьшает своё сопротивление и пропускает через себя заметно больший ток. Прибор видит, что ток вырос до «тревожного» значения, и объявляет «Пожар».

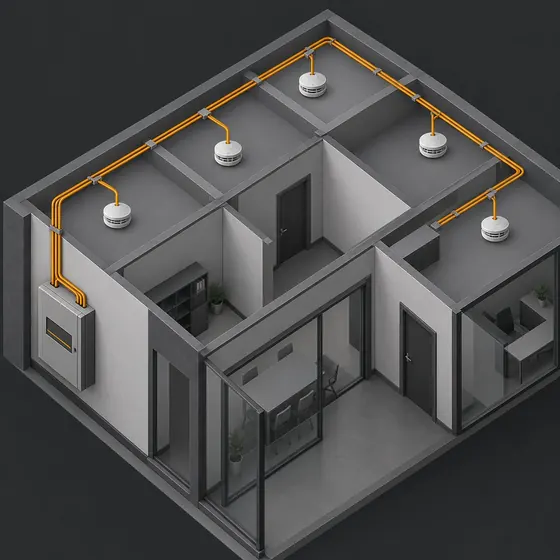

Извещатели висят на линии параллельно, поэтому сработавший добавляет ток ко всей линии. Из-за этого прибор знает, что тревога есть, но не знает, кто именно сработал: для него это по-прежнему одно число.

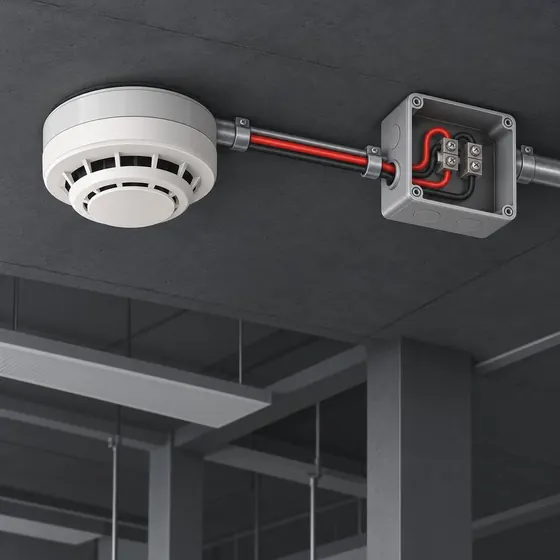

Большинство аналоговых устройств полярно-зависимые: внутри диод и электроника, которым нужно правильное направление тока. Перепутанные провода дают не «зеркальную» работу, а неработающее устройство — чаще всего с видом исправной линии.
Ошибка: «оно же просто два провода» — самая частая фраза перед самой частой ошибкой. Дальше в курсе именно из этого вырастет зеркальная схема.

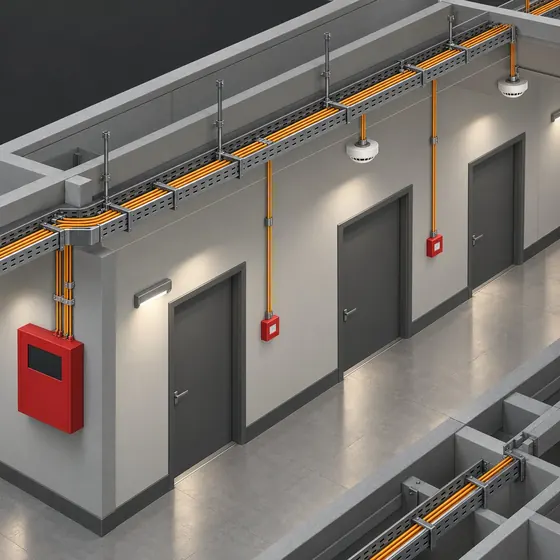

Представьте, что провод перебили при ремонте. Извещатели за обрывом отключены, но снаружи всё выглядит нормально: прибор молчит, лампочек тревоги нет. При пожаре система просто не сработает, и об этом никто не узнает заранее.

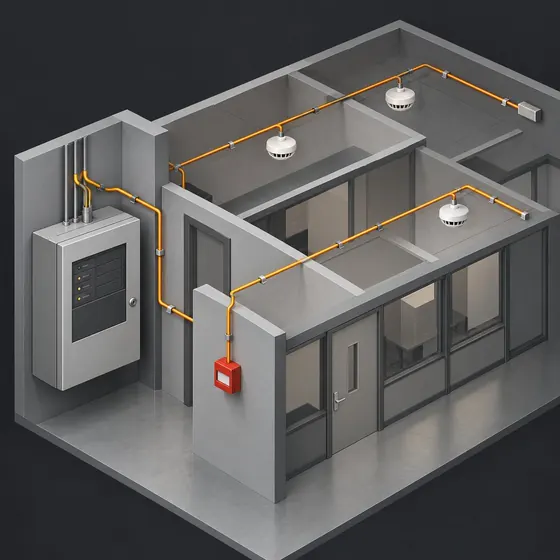

Решение простое: сделать так, чтобы по целой линии всегда тёк небольшой ток. Тогда исчезновение тока означает обрыв, а его резкий рост — короткое замыкание. Прибор постоянно проверяет линию, не дожидаясь пожара.

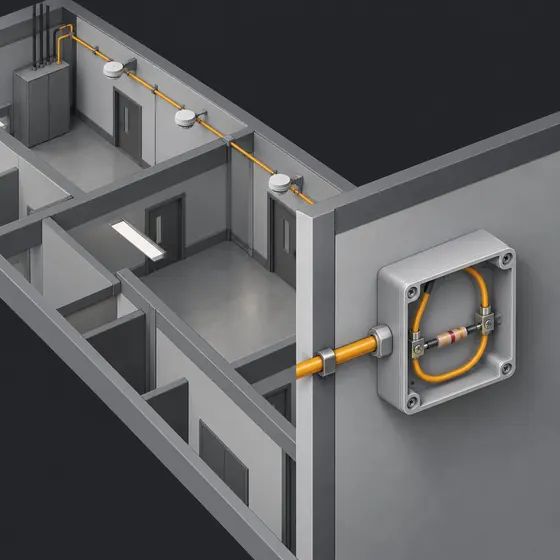

Чтобы в дежурном режиме что-то текло, в самом конце линии ставят резистор. Он замыкает цепь и задаёт ток покоя. Без него линия для прибора выглядит как обрыв, даже если все извещатели на месте.

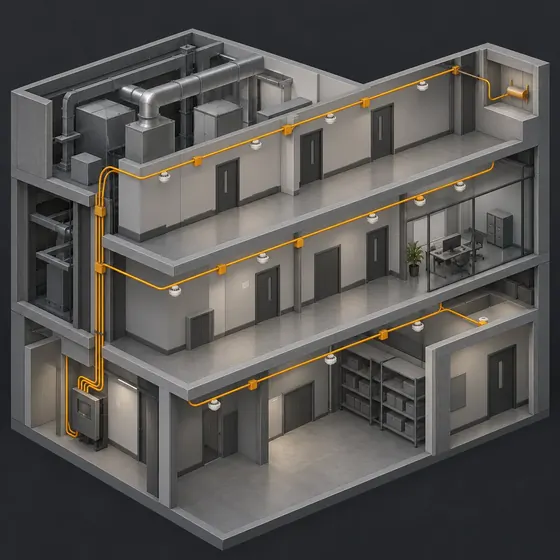

Всё, что окажется за оконечным резистором, для прибора невидимо: обрыв там он не заметит. Поэтому место резистора — это не формальность в схеме, а ваше решение о том, какой кусок линии вы держите под контролем.
Важно: иногда участок за резистором оставляют без контроля намеренно — и это нормально. Об этом отдельная часть курса, карточки 14–18.

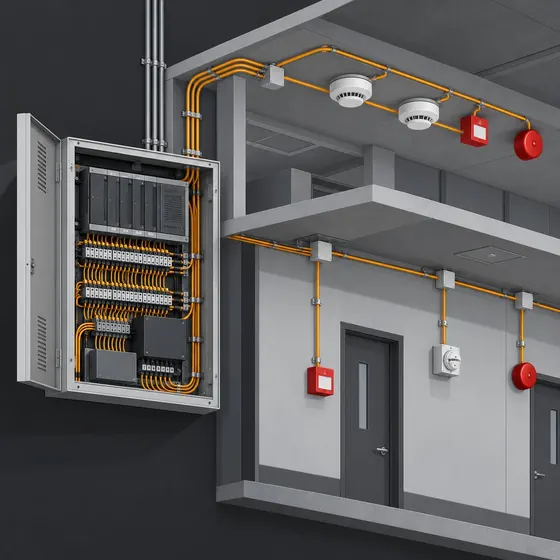

Прибор различает ровно четыре случая, и все они сводятся к сопротивлению линии. Два из них штатные, два — авария:
| что видит прибор | состояние | что произошло |
| R | норма | контакт замкнут, линия целая |
| 2R | сработка | контакт разомкнулся — штатный разрыв, на самом датчике |
| меньше R | короткое замыкание | линия замкнулась мимо резистора |
| больше 2R | обрыв | линия разорвалась мимо датчика — не там, где положено |
Логика простая: размыкание бывает штатным и нештатным. Штатное происходит на контакте датчика, и тогда в цепи остаются оба резистора — прибор видит 2R. Нештатное происходит где угодно ещё, резисторы в цепи не остаются, и сопротивление улетает выше. То же с замыканием: нормальный путь тока идёт через резистор, а КЗ проходит мимо него.
Не путать с пожарным извещателем. Здесь речь о контактном датчике: у него сработка — это размыкание, то есть рост сопротивления до 2R. У дымового извещателя из первой части наоборот: он сам открывается и роняет сопротивление. Куда двинется число при тревоге, определяет тип устройства, а не прибор; прибор в обоих случаях лишь сравнивает результат с диапазонами.

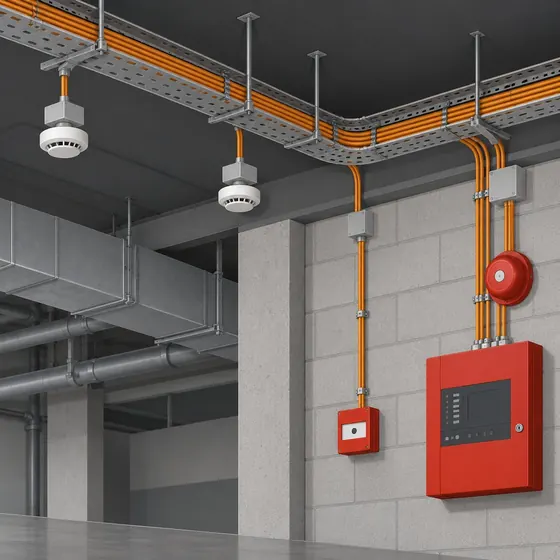

Ровно R и ровно 2R не бывает никогда: свой вклад дают сопротивление провода, разброс самих резисторов, температура, окисление контактов. Поэтому каждое состояние — не точка, а диапазон, и производитель задаёт границы. Всё, что мы называем «прибор так решил», сводится к тому, в какой диапазон попало измеренное число.
Единого стандарта нет. Оконечные и добавочные резисторы, границы диапазонов, даже состав состояний у Болида, Рубежа и прочих свои. Схема, заученная на одном приборе, на другом даёт неверное поведение, хотя выглядит «так же».
И разница не только в цифрах — она в поведении. На одних приборах забытый оконечный резистор означает потерю контроля линии: схема при этом работает, оповещатели свистят, просто обрыв никто не заметит. На других выход без оконечника не включается вовсе — напряжения на нём просто нет, и оповещатели молчат. Человек, привыкший к первому поведению, на втором приборе будет искать неисправность где угодно, кроме отсутствующего резистора. (Со слов инженера: именно так различаются Сигнал и Гранит.)

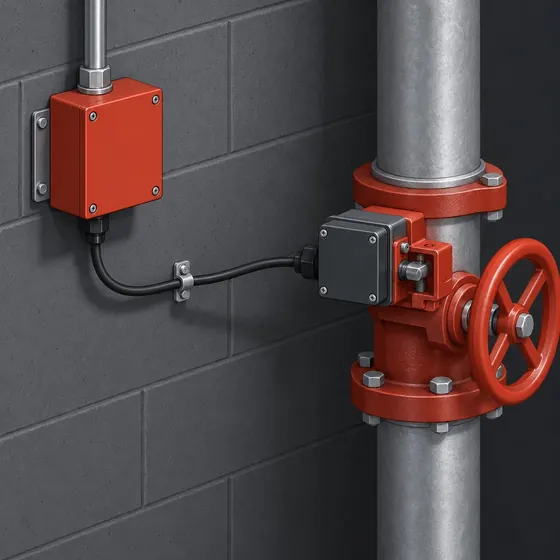

Клапан запора воды и модуль, который его контролирует, стоят в сорока сантиметрах друг от друга. Оба конца линии у вас перед глазами, дотянуться рукой. Провод до датчика настолько короткий, что резисторы ставят у клемм модуля, — контроль линии при этом сохраняется до этих клемм. А датчик на самом клапане обычно мелкий и неудобный — лепить на него резисторы просто негде. Отказываться от контроля вовсе можно только в случаях, названных в СП 484 (п. 5.17).

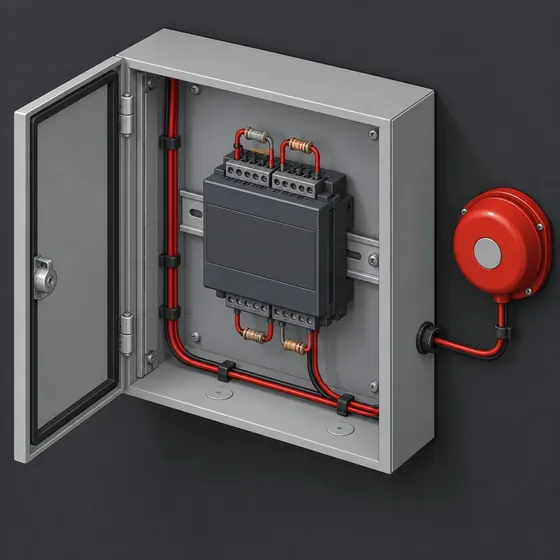

Модулю нельзя объяснить, что линия короткая. Он устроен одинаково для всех случаев: нет правильного сопротивления на входе — значит, неисправность. Поэтому резисторы ставят формально, прямо у его клемм: не чтобы контролировать провод, а чтобы вход видел то, что ожидает увидеть.

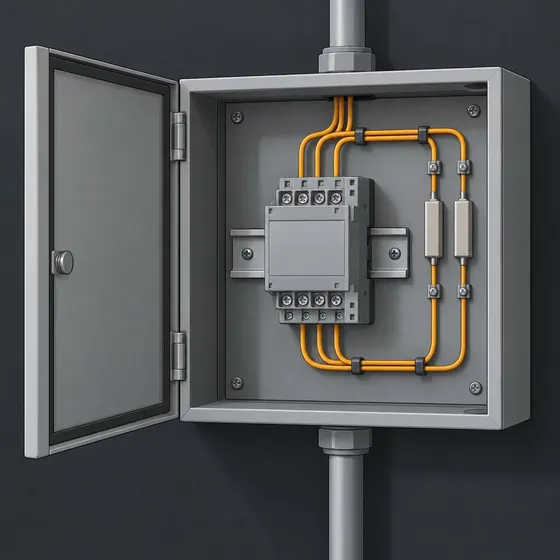

Разберём схему контроля сухого контакта из нашей практики — она проще, чем кажется. В паспорте на модуль конкретные схемы и номиналы свои — например, у АМ-1 по 680 Ом ±5 % (табл. 3). От прибора в линию идёт провод, в него последовательно включён резистор R. Дальше, у самого устройства, стоит второй резистор R — он подключён между проводами, параллельно контакту. Оба резистора одинаковые.
Отсюда всё поведение:
Больше в этой схеме ничего нет. Заодно становится понятно, почему сработка выглядит именно как удвоение: это разрыв цепи, но разрыв правильный — в том самом месте, где он и должен быть, а оба резистора остаются в линии.
Основа: схема подключения аналогового устройства к прибору ОПС из нашей практики (Courses/assets/shema-analog-am-kontrol-linii.png). Наш рисунок повторяет её цепь, но показывает то, чего в ней нет: куда течёт ток в каждом состоянии.

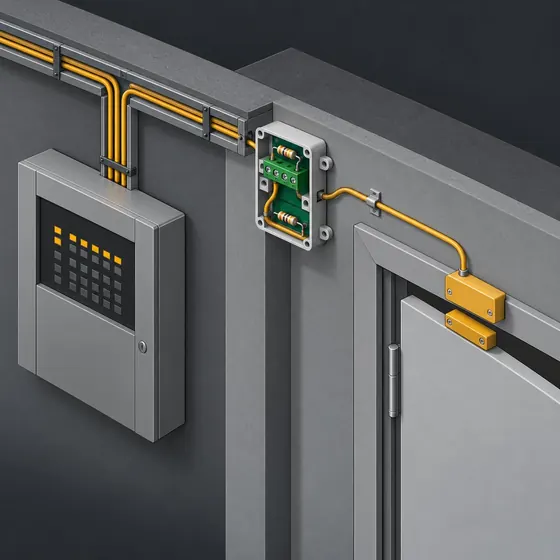

Когда устройство в сорока сантиметрах, резисторы ставят у клемм модуля. Это нормально, но порядок элементов должен остаться прежним: последовательный резистор — со стороны прибора, параллельный — со стороны контакта. Контакт по-прежнему должен оказаться за параллельным резистором, просто теперь он уезжает на проводах, а резисторы остаются на клеммах.
Люди же повторяют паспортную картинку как есть, у клемм, и получают зеркальную цепь: параллельный резистор оказывается у прибора, а последовательный уходит в линию к контакту. Резисторы одинаковые, провода те же, монтаж выглядит безупречно.
Посчитаем зеркальный вариант, где параллельный резистор оказался у клемм, а последовательный ушёл в линию к контакту:
| положение контакта | должно быть | получается | как прочитает прибор |
| замкнут (дежурный режим) | R — норма | R/2 | короткое замыкание |
| разомкнулся (сработка) | 2R — сработка | R | норма |
Картина получается издевательская: прибор круглыми сутками показывает КЗ, а в тот момент, когда датчик действительно сработает, — успокаивается и пишет норму. Подбором номиналов это не лечится: перепутан не номинал, а место резистора в цепи.
Проверка за минуту. Отключите линию от прибора и померьте сопротивление на её клеммах при обоих положениях контакта. Должны получиться R и 2R. Если выходят R/2 и R — схема зеркальная.
Правило, которое избавляет от всего этого: ведите цепь пальцем от клеммы прибора и называйте вслух каждый элемент по порядку. Сравнивайте с паспортом именно эту последовательность, а не расположение деталей на стене.

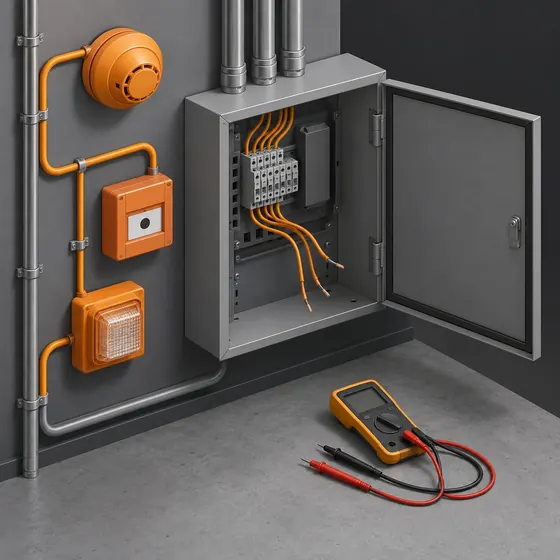

Отключите шлейф от прибора и померьте сопротивление на его клеммах. Вы должны увидеть примерно номинал оконечного резистора. Бесконечность — где-то обрыв или резистора нет. Единицы ом — короткое замыкание. Величина заметно меньше номинала — где-то в линии лишний резистор или устройство подключено параллельно там, где не должно.

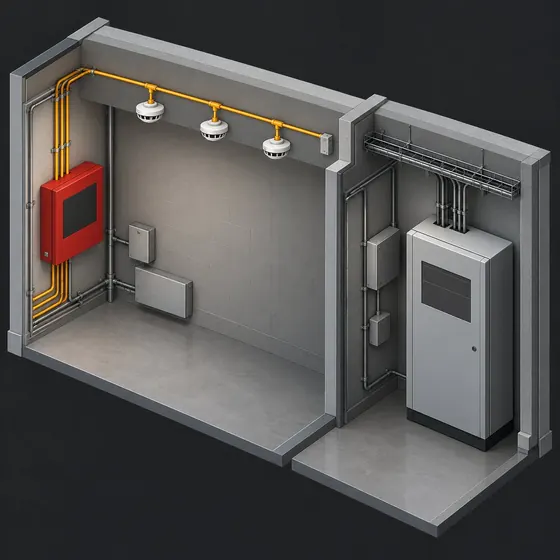

Всё сказанное относится к аналоговым, пороговым шлейфам. В адресных системах устройство передаёт прибору свой номер и состояние цифровым сообщением, и резисторы там играют другую роль или не нужны вовсе. Поэтому адресный извещатель нельзя «просто подключить» к обычному пороговому шлейфу — нужен модуль сопряжения или специальный вход прибора, предусмотренный изготовителем (например, «адресно-пороговый» вход «Сигнал-10», тип 14, по РЭ на ИПР).
