Проходки и прокладка трасс

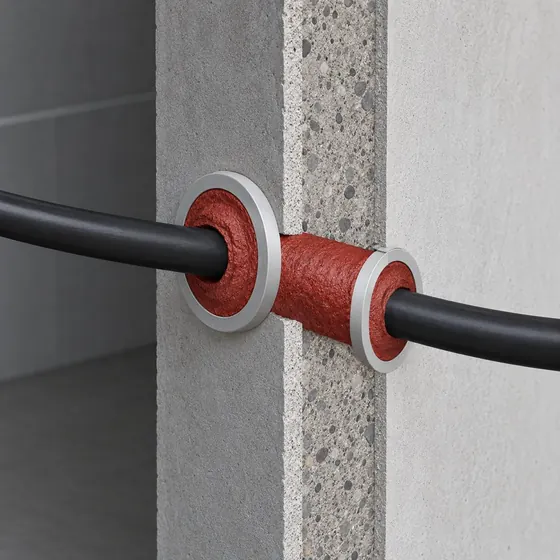

1. Проходка — это место, где кабель пересекает границу

Стену, перекрытие, перегородку между помещениями или отсеками. В обычной стене это просто отверстие. В конструкции, которая должна сдерживать огонь, — инженерный узел со своими требованиями.

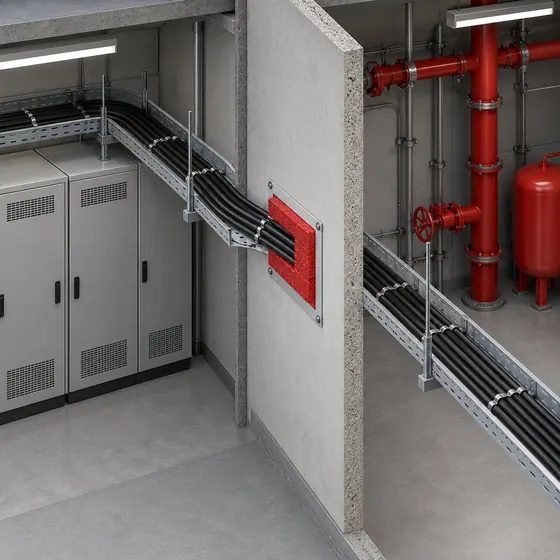

2. Зачем это нужно: огонь идёт по пустотам

Пожар распространяется не только по помещению, но и через отверстия в конструкциях: по кабельным каналам, по незаделанным проходам, по пустотам за фальшстенами. Незакрытая проходка превращает отсек, который должен был сдержать огонь, в проходной двор.

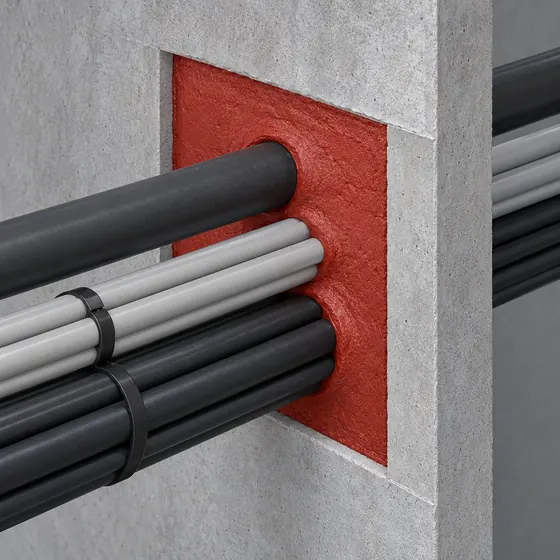

3. Заделка — не «запенить и забыть»

Монтажная пена и любые подручные материалы здесь не годятся: у проходки через противопожарную преграду должен быть подтверждённый предел огнестойкости — не ниже, чем у самой преграды. Для проходок существуют специальные решения, и они применяются по инструкции производителя.

В своде правил это названо так. Через противопожарную преграду кабель проходит в кабельной проходке, у которой предел огнестойкости не ниже, чем у самой преграды. Через стену или перекрытие без нормированного предела огнестойкости — проход уплотняют негорючим материалом на всю глубину проёма. Пустые технологические отверстия заделывают негорючим материалом на всю глубину, и заделка должна держать огонь не хуже самой стены (по показателю EI).

Источник: СП 6.13130.2025 (приказ МЧС № 1263 от 29.12.2025), п. 7.8, стр. 20–21; требования к самим проходкам — ГОСТ Р 53310. Проверено 02.10.2026.

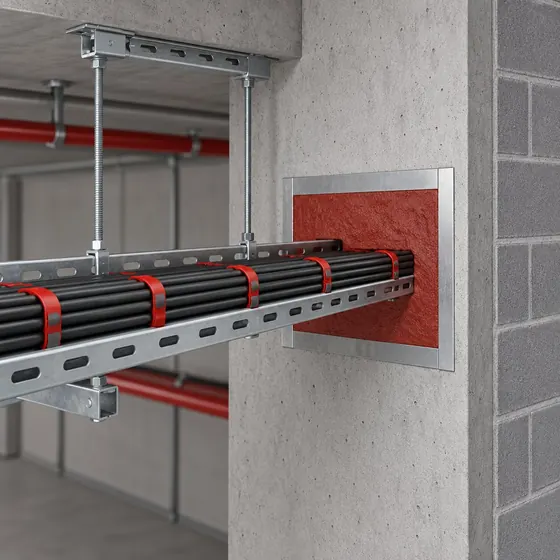

4. Проходка — часть системы, а не «мелочь после монтажа»

Она закладывается в проект, у неё есть требования, и её принимают. Если её делают в последний день «чем было», это обнаруживается при приёмке и переделывается — обычно с демонтажем того, что успели проложить.

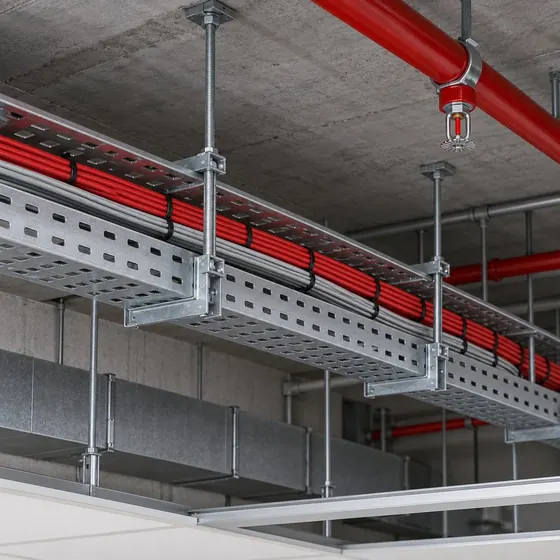

5. Лоток и гофра — не про красоту

Кабель, лежащий на подвесном потолке, повреждается при любом обслуживании здания. Трасса нужна для того, чтобы кабель жил и чтобы его можно было обслуживать, а не чтобы выглядеть аккуратно.

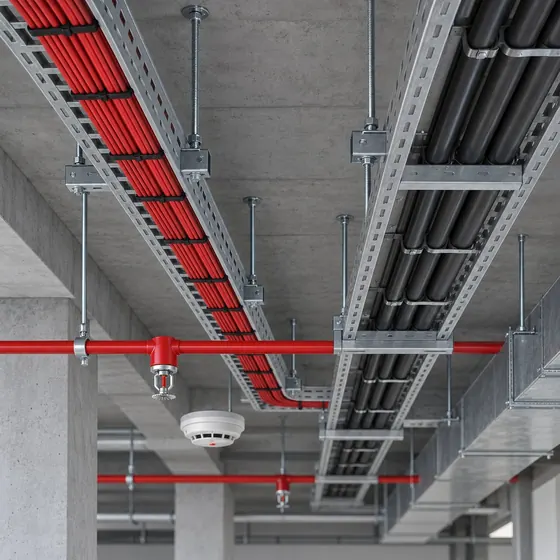

6. Разделение слаботочки и силовых линий

Совместная прокладка с силовыми кабелями даёт наводки, а в части случаев прямо ограничена требованиями. Практический ориентир для обычной слаботочки: свои трассы или разделённые секции лотка.

Для линий пожарных систем цифры есть в своде правил: линию связи не ведут параллельно силовой — больше 50 В переменного или 75 В постоянного тока — ближе 300 мм без защиты от помех; исключения — параллельный участок до 1 м и пересечения. А с проводкой других систем в один короб или лоток кабели пожарных систем не кладут вовсе, даже через перегородку; исключение — эстакады и кабельные сооружения.

Источник: СП 6.13130.2025 (приказ МЧС № 1263 от 29.12.2025), пп. 6.4 и 6.7, стр. 15–17. Проверено 02.10.2026.

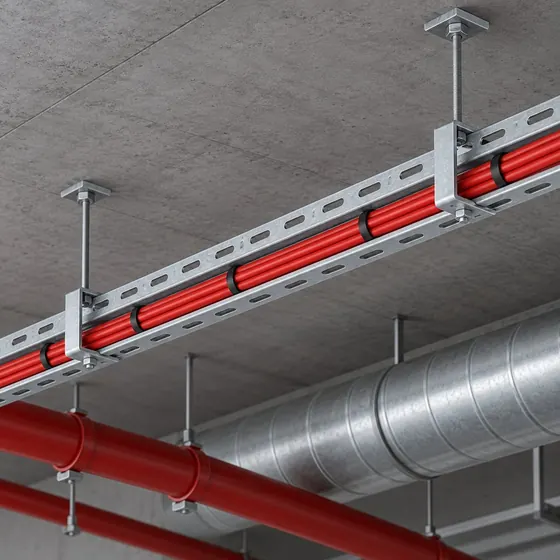

7. Крепление: шаг и то, чем крепить

Кабель не должен висеть на своей же изоляции и на чужих конструкциях. Отдельная беда — крепление к трубам отопления, к воздуховодам и к чужим инженерным системам: их однажды демонтируют вместе с вашей линией.

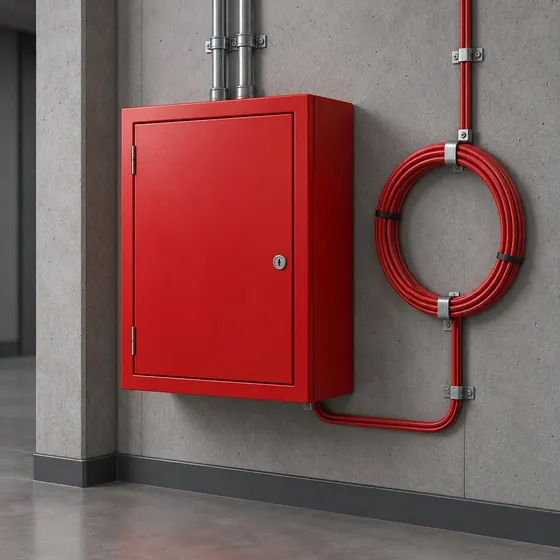

8. Запас и петли

Запас кабеля оставляют у каждого устройства и у каждого шкафа: он понадобится при замене, при переносе устройства и при ремонте повреждения. Петля укладывается так, чтобы её не передавили при монтаже потолка.

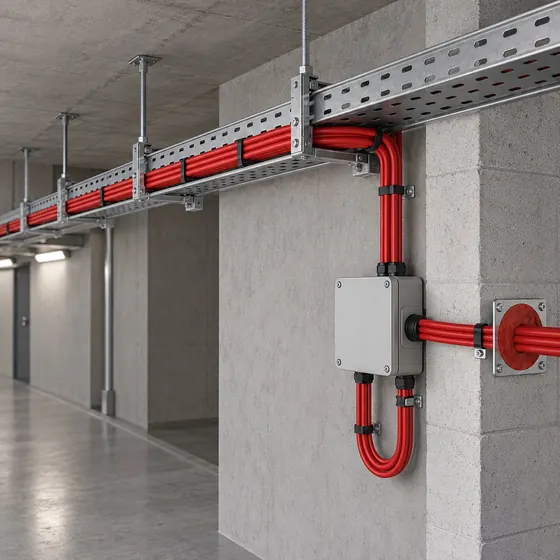

9. Что смотрят при приёмке трасс

Заделаны ли проходки, разделены ли трассы, закреплён ли кабель, есть ли маркировка, доступны ли соединительные коробки, оставлен ли запас. Это тот список, по которому сдачу заворачивают чаще всего.

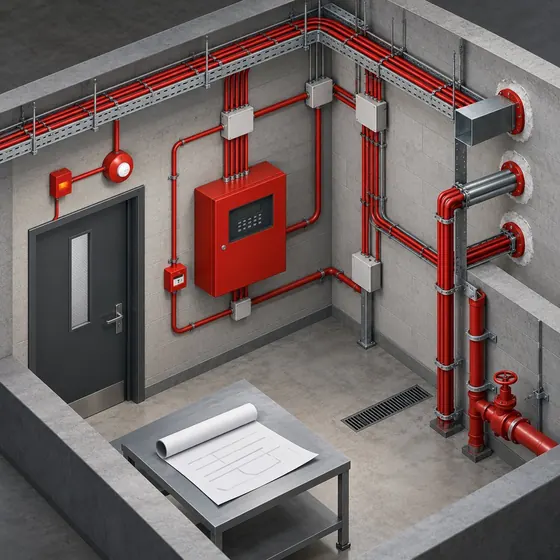

10. Что фиксировать в документах

Где проходят трассы, где проходки и чем заделаны, где коробки. На объекте, который потом будут перестраивать, эта информация стоит дороже самого монтажа.
