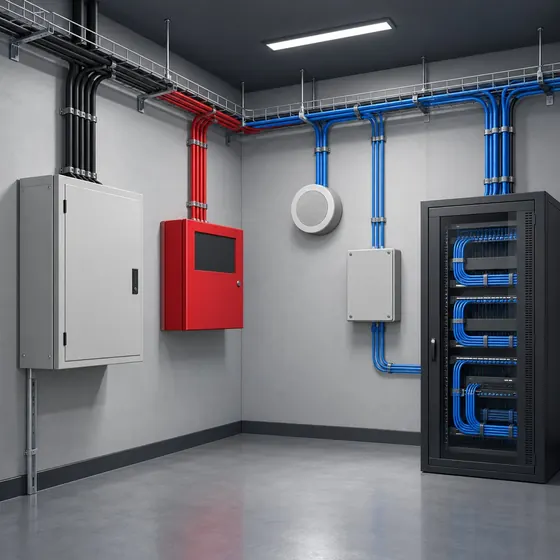

Линия питания, шлейф сигнализации, линия оповещения, интерфейсная линия между приборами, сеть — у каждой свои требования. «Возьму тот, что остался» — типичный источник неприятностей, которые вылезают через месяцы: помехи, просадка, ложные срабатывания.

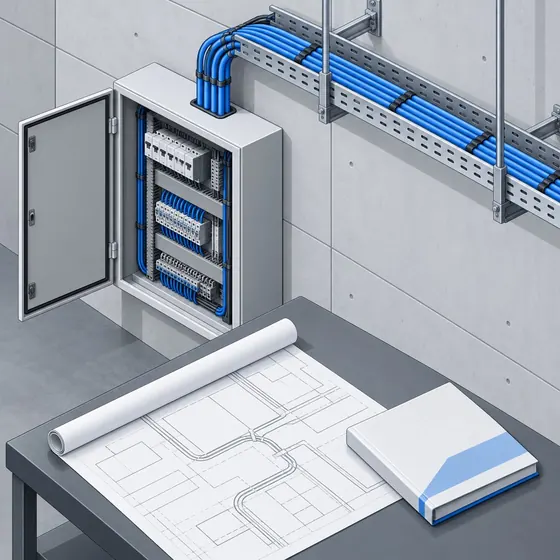

Марку кабеля задаёт проект, а ограничения — паспорт прибора: там указано, что он допускает по сечению и по сопротивлению линии. Замена марки на «аналог» — это изменение документации, а не мелочь на объекте.

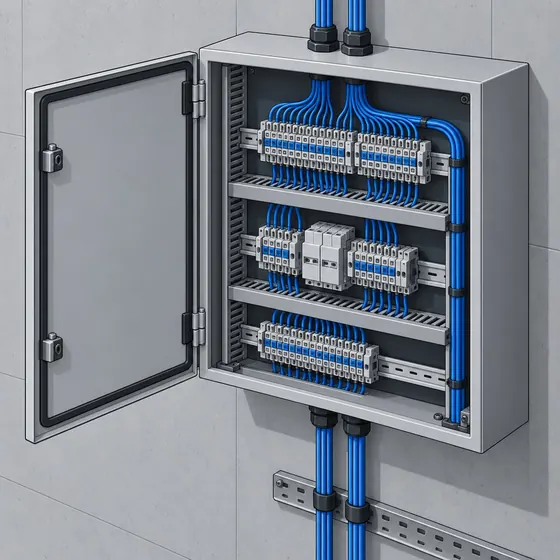

Сечение считают под ток и длину, и у него есть верхний предел — тот, что физически влезет в клемму прибора. Толстый провод на короткой линии не добавляет надёжности, зато ломает клеммник и мешает обслуживанию.

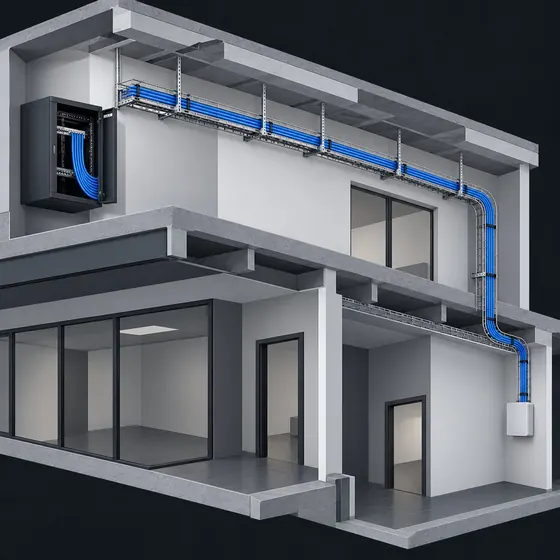

Чем длиннее и тоньше линия, тем больше её сопротивление, и тем меньше напряжения доходит до дальнего устройства. Для шлейфов это ещё и прямое ограничение из паспорта: сопротивление проводов не должно превышать указанного значения.

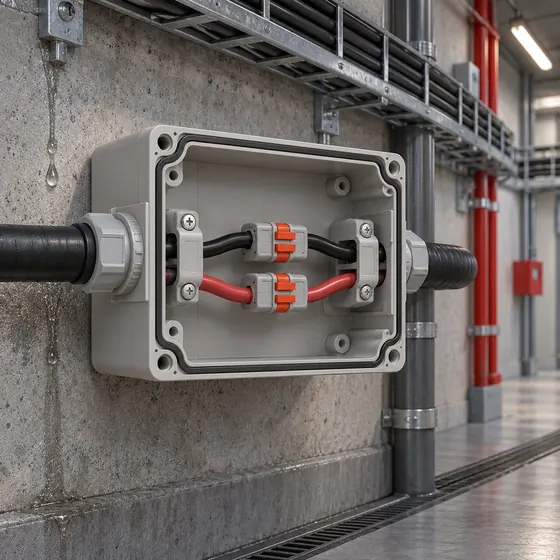

Кроме сопротивления проводов нормируется сопротивление между ними. Влага в коробке, повреждённая изоляция, сырой подвал — и сопротивление изоляции падает, а прибор начинает вести себя непредсказуемо именно в сырую погоду.

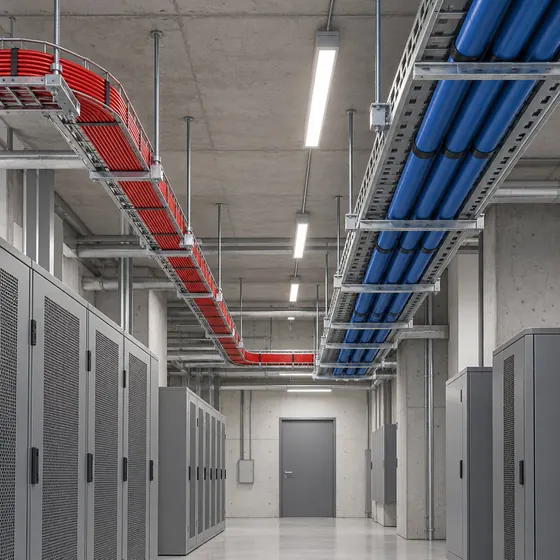

Шлейфы и интерфейсные линии не кладут вплотную к силовым кабелям и не затягивают с ними в один лоток без разделения — это общее правило для любой слаботочки. Особенно чувствительны интерфейсные линии между приборами: помеха там выглядит как «потеря связи», и её ищут в приборе, а не в трассе.
Для пожарных систем правило жёстче, и это уже требование свода правил: перегородка в общем лотке здесь не спасает. Линию связи нельзя вести параллельно силовой линии — больше 50 В переменного или 75 В постоянного тока — ближе 300 мм, если нет защиты от помех. Исключения: параллельный участок до 1 м и места пересечения. В один короб или лоток с проводкой других систем кабели пожарных систем не кладут вовсе; исключение — эстакады и кабельные сооружения, там свои условия.
Источник: СП 6.13130.2025 (приказ МЧС № 1263 от 29.12.2025), пп. 6.4 и 6.7, стр. 15–17. Проверено 02.10.2026.

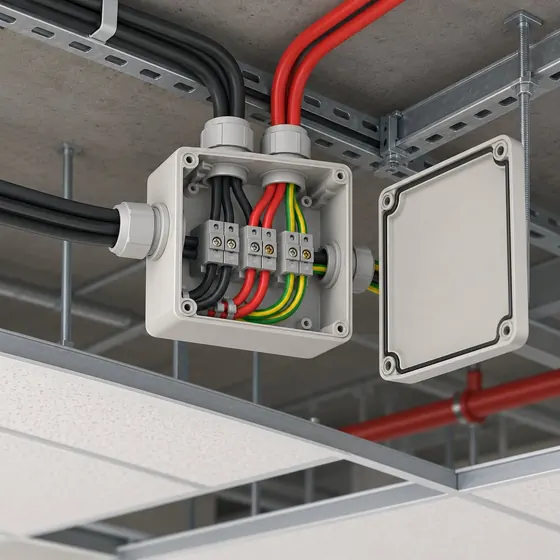

Скрутка под потолком, соединение в стене без коробки, непропаянный контакт на клеммнике — всё это работает ровно до первого перепада температур. Правило простое: соединения делаются в доступных местах и так, чтобы к ним можно было вернуться.

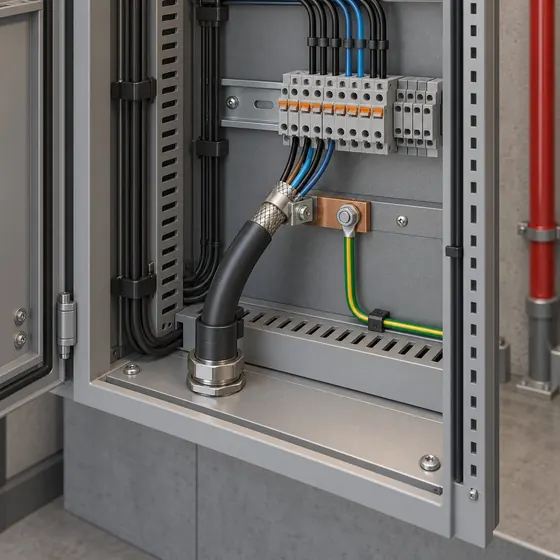

Экранированный кабель без подключённого экрана — обычный кабель. Чаще всего экран заземляют в одной точке: заземление с двух концов может создать контур и принести помеху вместо защиты. Но правило не универсальное — оно зависит от линии и производителя, поэтому экран подключают так, как написано в руководстве на прибор.
Источник: «Практические рекомендации по пусконаладочным работам» Рубежа, п. 2в, стр. 3; РЭ «R3-Рубеж-2ОП» (ПАСН.425513.013 РЭ, редакция 19), п. 2.2.9, стр. 11.

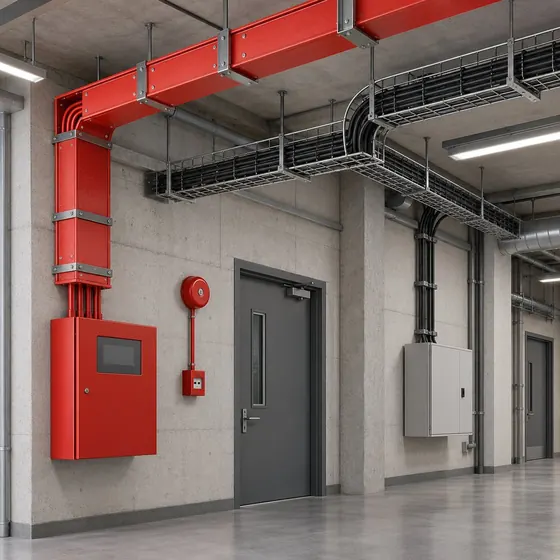

Требование к сохранению работоспособности линии зависит от функции этой линии и от системы, к которой она относится, а в действующих нормах есть исключения. Поэтому формулировка «в пожарке всё должно быть огнестойким» ошибочна, хотя и очень распространена.
По своду правил линии пожарных систем выполняют медным кабелем по ГОСТ 31565, а время, которое линия обязана оставаться в работе, определяют по ГОСТ Р 53316. Там же — закрытый перечень линий, которые разрешено вести обычным кабелем, без индекса «FR». Из него монтажнику чаще всего встречаются:
В перечне есть и другие случаи — клапаны с возвратной пружиной, аварийные светильники со своим источником, кабели из заводского комплекта. Всё, что в перечень не попало, — огнестойкий кабель; марку и исполнение задаёт проект.
Источник: СП 6.13130.2025 (приказ МЧС № 1263 от 29.12.2025), пп. 6.2 и 6.3, стр. 14–15. Проверено 02.10.2026.

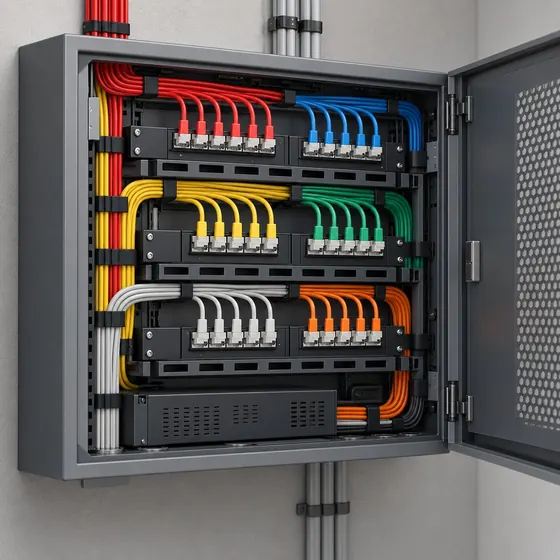

Каждая жила и каждый конец подписаны, в шкафу — таблица. Это то, что отличает монтаж, который можно обслуживать, от монтажа, который проще переделать.

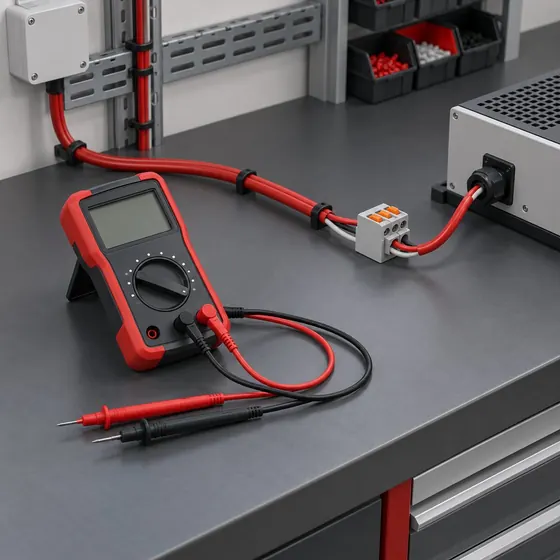

Сопротивление шлейфа с оконечником; сопротивление изоляции между жилами; напряжение на дальнем устройстве под нагрузкой. Три измерения, которые закрывают большую часть будущих проблем.

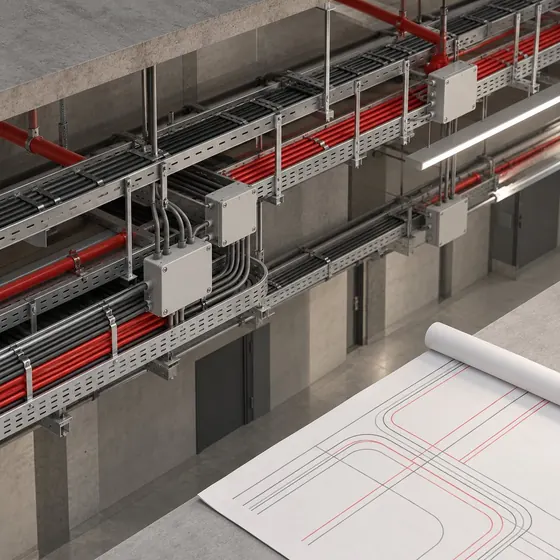

Какие марки и сечения реально проложены, где проходят трассы, где находятся соединительные коробки. Если по ходу монтажа что-то отступило от проекта, это фиксируется, а не остаётся в памяти монтажника.
