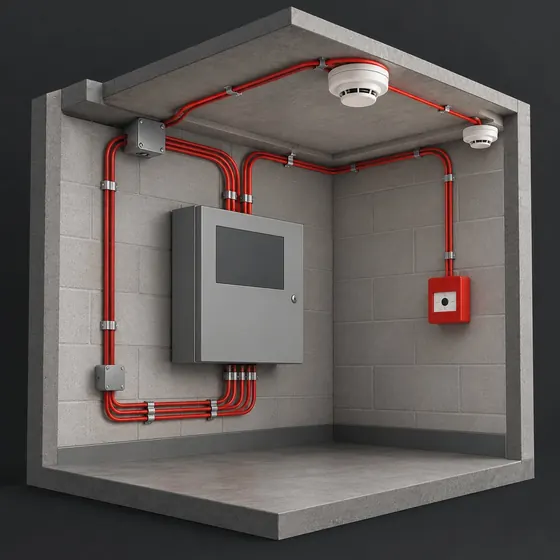

У Гранита шлейфы могут быть охранными или пожарными — это настройка, а не разные клеммы. По умолчанию все шлейфы охранные. Значит, повесив пожарные извещатели и не изменив настройку, вы получите прибор, который честно охраняет помещение и ничего не знает о пожаре.
Проверить первым делом: какого рода ваш шлейф по факту, а не по проекту.

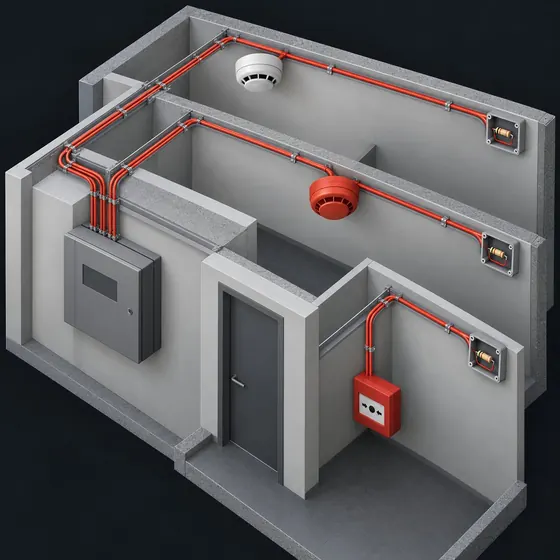

В шлейфах Гранита стоит оконечный резистор 7,5 кОм. Тот же номинал используется и в линиях выходов и входов — об этом вторая часть курса. Запоминать разные значения не нужно: у этой линейки оно одно.

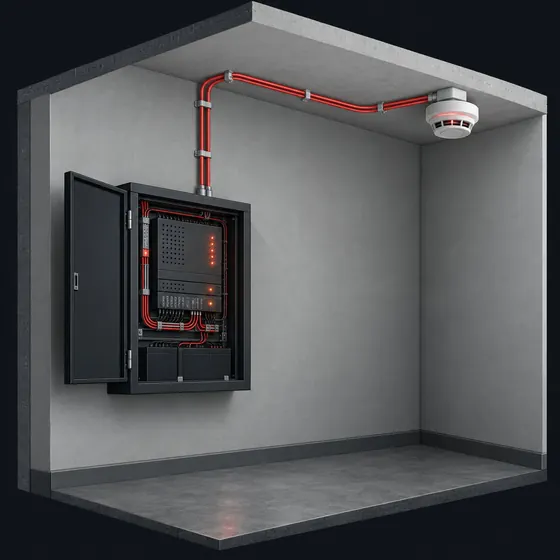

Всё, что прибор знает о шлейфе, — это его сопротивление. Норма для него это диапазон 4–8 кОм. Остальные состояния — соседние диапазоны:
| состояние | сопротивление шлейфа |
| норма | 4…8 кОм |
| тревога (охранный ШС) | меньше 2,6 кОм или больше 9 кОм |
| Пожар1 (один извещатель) | 1,8…2,6 кОм или 9…10,6 кОм |
| Пожар2 (два и более) | 0,4…1,3 кОм или 11,1…14 кОм |
| неисправность: КЗ или обрыв | меньше 0,25 кОм или больше 19 кОм |

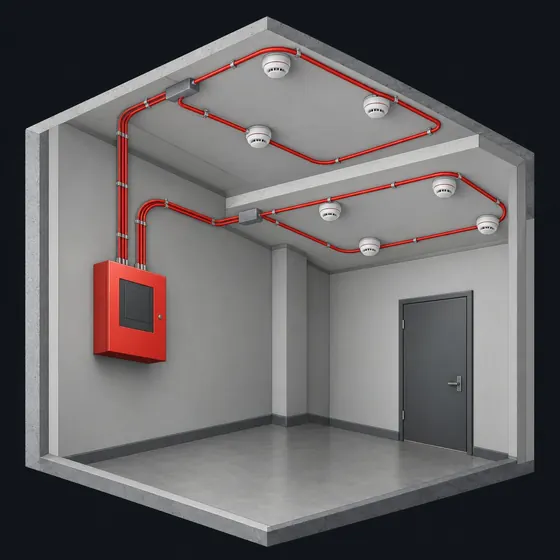

Обратите внимание: у тревоги и у пожарных состояний по два диапазона — меньше нормы и больше нормы. Причина простая: сработать извещатель может в обе стороны. Одни при срабатывании роняют сопротивление, другие размыкают цепь и поднимают его. Прибору всё равно, в какую сторону вы ушли от нормы — важно, насколько далеко.

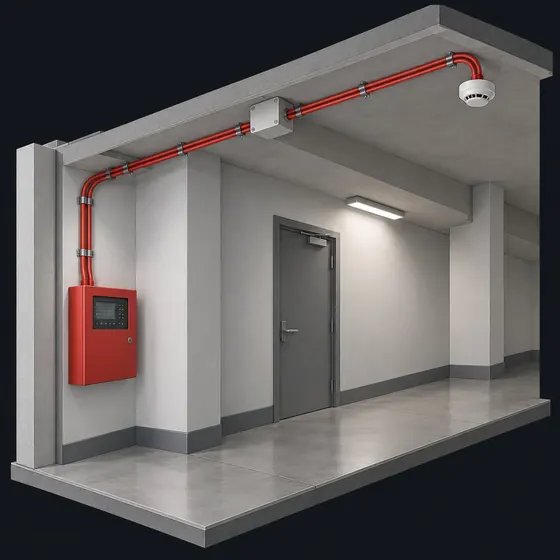

Сопротивление проводов входит в общее число, поэтому оно ограничено: не более 470 Ом для охранного шлейфа и не более 220 Ом для пожарного — без учёта оконечного резистора. Отдельно нормируется утечка между проводами: не менее 20 кОм для охранного и 50 кОм для пожарного шлейфа. Именно поэтому сырость в коробке и слишком длинная тонкая линия ломают работу прибора, даже когда «всё подключено правильно».

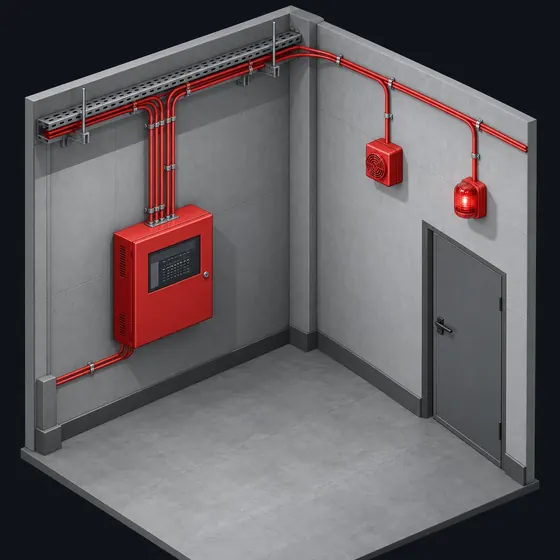

У Гранита под контролем и линии выходов: лампа «ЛМП», сирена «СИР», выход оповещения «ОПВ», а также входы «ТМ» и «УДП». Контроль устроен так же, как в шлейфе: оконечный резистор 7,5 кОм ставится в конце линии. Выключенные линии прибор проверяет постоянно, включённые — периодически, не реже чем раз в 100 секунд.
Что увидите при обрыве или замыкании: загорится индикатор соответствующей линии, разомкнётся реле ПЦН4 и включится «Общая неисправность».

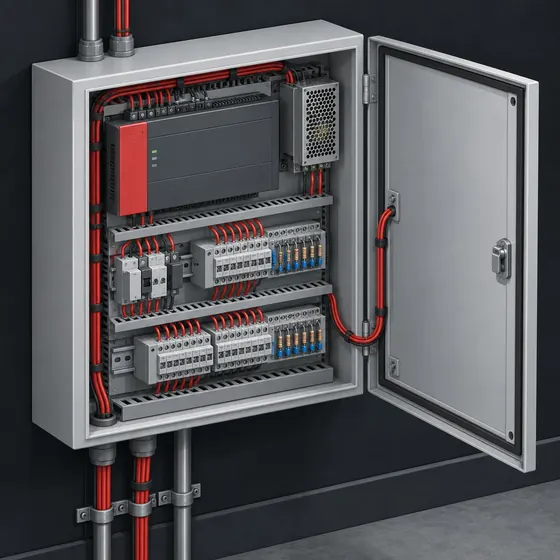

Это то самое место, из-за которого Гранит удивляет пришедших с других приборов. Руководство говорит прямо: если выходы «ЛМП», «СИР», «ОПВ» или входы «УДП», «ТМ» не используются, оконечные резисторы 7,5 кОм нужно поставить прямо в клеммники прибора — либо отключить контроль. То есть резистор здесь не украшение схемы, а условие нормальной работы.
Наблюдение инженера: мастера, работающие с Гранитом, знают это и предупреждают новичков, но именно опытные монтажники предупреждению не верят: на других приборах забытый оконечник означает лишь потерю контроля линии, схема при этом работает. Здесь — нет.

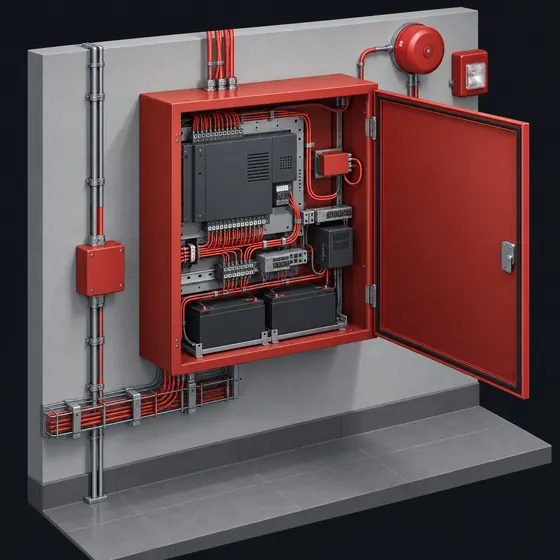

Весь контроль линий включается перемычкой J8 на плате контроллера: разомкнули — контроля нет. Отдельные линии («УДП», а также «ЛМП» или «ТМ») отключаются через Конфигуратор. Если линия вам не нужна и вешать на неё резистор негде, это честный выход — но выбирать надо осознанно, а не обнаруживать потом.

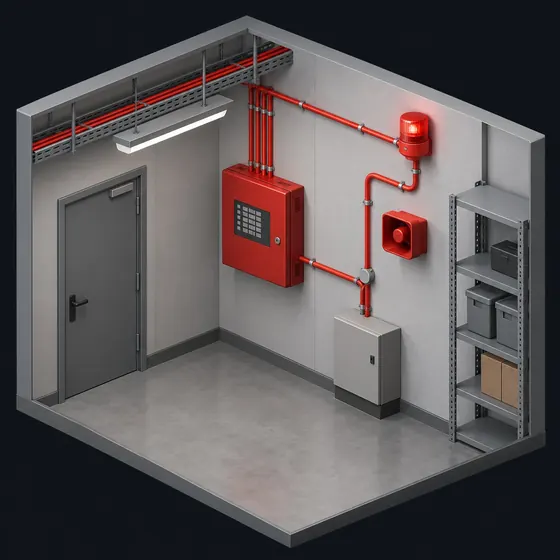

Особенность, которая пугает при первой встрече: чтобы проверить включённую линию, прибор ненадолго её отключает — примерно на секунду, с тем же периодом контроля. То есть работающая сирена и лампа периодически на мгновение замолкают. Это не неисправность и не «глючит реле», это сам механизм контроля.

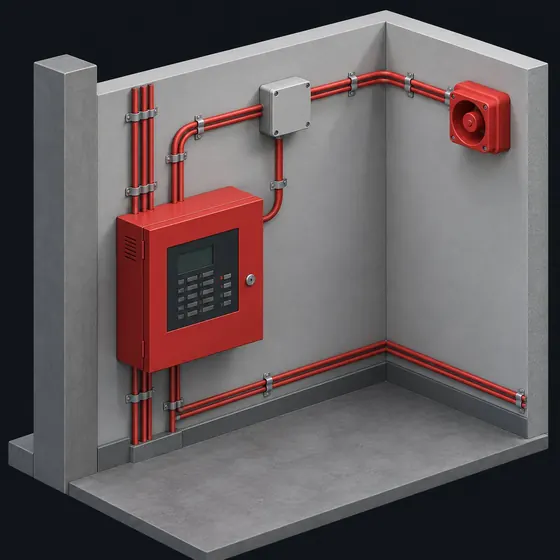

Наблюдение инженера; что выход без оконечника не работает, подтверждает и руководство. На объекте закончились резисторы, и выход оповещения подключили без оконечника. Сирена не замолчала полностью, а работала рывками: хрипела около секунды, замолкала, через паузу снова коротко хрипела. Поставили резистор — всё встало на место.
Такой симптом уводит диагностику в сторону: ищут плохой контакт, просадку питания, неисправный оповещатель. Поэтому правило простое: на Граните при странном поведении выхода первым делом проверяется оконечный резистор, а не проводка.
Пометка для нас (19.09.2026): что без оконечника выход не работает — практика инженера, техподдержка и опытные монтажники говорят то же категорично. Руководство (Гранит-3/5/8/12 и 3А–12А, стр. 12–13) подтверждает механизм: при включённом контроле линий (J8) и неисправной линии выход «ОПВ» «своё состояние не поменяет». Рывки звука — вероятно, периодическая проверка линии с отключением выхода на ~1 с (раз в 100 с и чаще); это догадка, в публикации её не утверждаем. Подробности — VICTOR_FIELD_NOTES.md, №1.

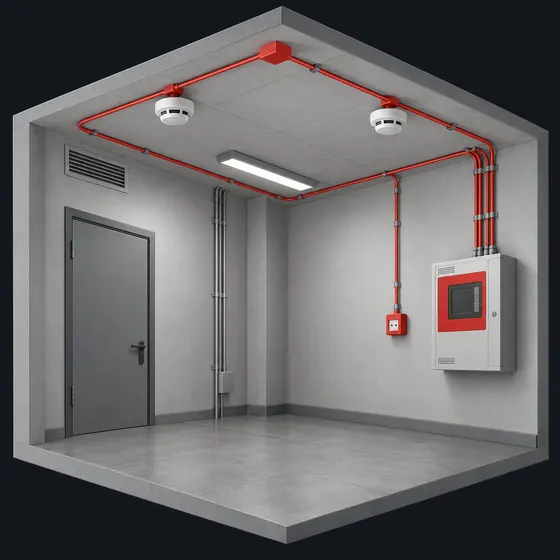

«2ИП»: сработал один извещатель — «Пожар1», сработали два и более — «Пожар2». «Разведка» (перезапрос): при срабатывании одного извещателя прибор снимает питание со шлейфа на 3 секунды, сбрасывая извещатели, и ждёт 30 секунд. Не повторилось — шлейф возвращается в норму, повторилось — «Пожар1».
Зачем это знать монтажнику: при проверке шлейф с «Разведкой» ведёт себя не так, как ожидаешь, — прибор «думает» полминуты. Это не тормоза прибора.

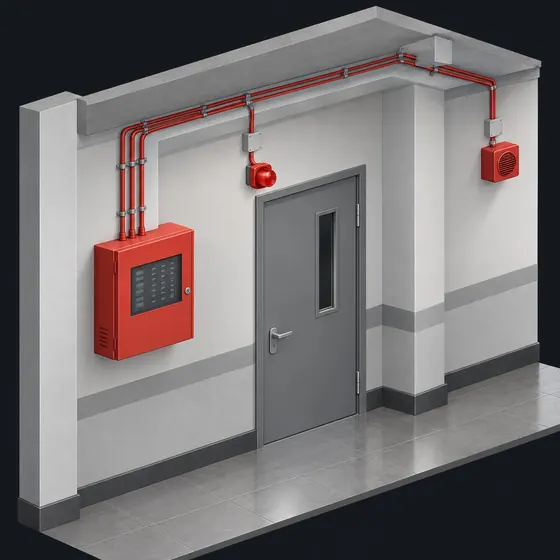

Запуск оповещения включается автоматически по «Пожар2» (и, если не отключено настройкой, по «Пожар1»), вручную кнопкой «ПУСК» или дистанционно с УДП. В режиме «Пуск» включается выход «ОПВ», включается сирена, лампа начинает мигать раз в секунду, замыкается реле ПЦН3.
Случай из разбора, который это объясняет. На объекте нажатие ручного извещателя поднимало всё — табло и звук, а срабатывание дымовых датчиков отзывалось только на самом приборе. Причина не в датчиках и не в проводке: оповещение привязано к «Пожар2», а один сработавший дымовой даёт «Пожар1». Ручник же переводит шлейф в «Пожар2» сразу. Лечится настройкой: либо разрешить запуск по «Пожар1», либо строить шлейф так, чтобы «Пожар2» достигался.

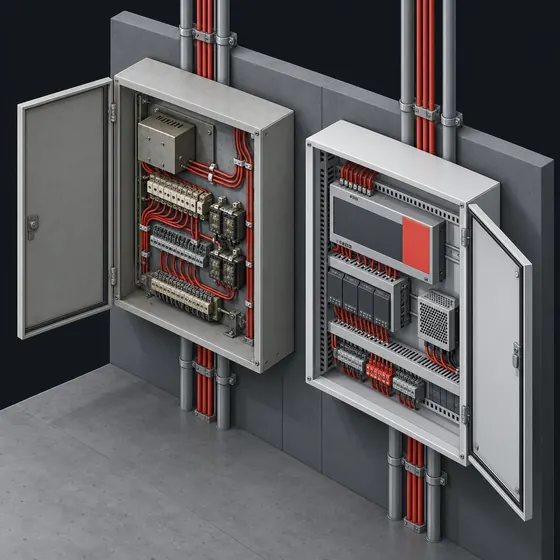

Это главное, что стоит выяснить до выезда: какой у вас прибор.
Старые приборы (линейка «А GSM» и раньше) умеют работать автономно: при отключённом коммуникаторе у них есть 7 встроенных тактик применения, которые выбираются перемычками J1, J2, J3 прямо на плате. Компьютер нужен только если хочется своей конфигурации — тогда ПО «Конфигуратор».
Новые приборы серии «С» (Гранит-3С/5С/8С/12С, руководства с октября 2021 по июнь 2023) и Гранит-16/24 в редакциях 2022–2023 годов так не умеют. Встроенных тактик под перемычки у них нет; J1–J3 (вместе с J10) теперь только сбрасывают настройки к заводским. С завода прибор идёт с охранными шлейфами, а пожарные шлейфы настраиваются только в конфигураторе «Гранит-С» — при автономной работе — или в ПО пульта («Горизонт», «Лавина»), если прибор работает с коммуникаторами. В этом случае первое программирование — только через USB. Перемычки J8 (контроль линий) и J9 (звук) остались.
Что это значит для монтажника: привычка «прыгнул перемычками и поехали» на новом приборе не работает. Без ноутбука, кабеля microUSB и конфигуратора пожарную сигнализацию на нём не сделать, и на объекте это выясняется в худший момент. При этом Гранит-3/5/8/12 без буквы «С» и линейка «А GSM» выпускаются до сих пор и по-прежнему настраиваются перемычками — поэтому смотреть надо на букву в названии, а не на год.
Наблюдение инженера: именно так он и попал — на удалённом объекте с плохой связью долго не мог понять, что не так с прибором, пока не дозвонился в техподдержку и не услышал, что новые приборы настраиваются только с компьютера. После этого всё пошло нормально.
Проверить перед выездом: модель и исполнение прибора, наличие ноутбука, кабеля microUSB и установленного ПО.

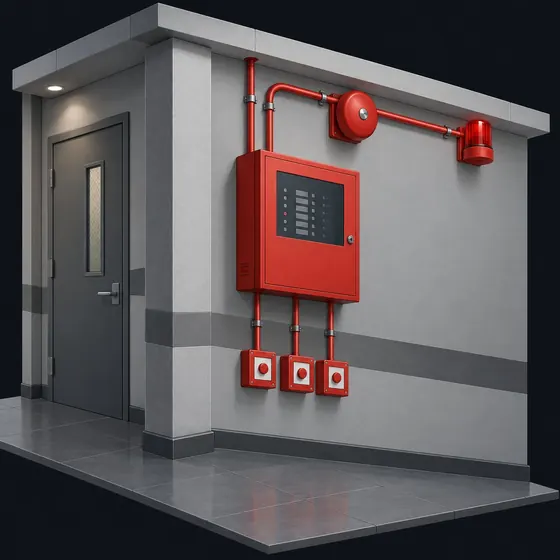

«Стоп» останавливает оповещение частично: выключается выход «ОПВ» и звук, а лампа и реле ПЦН3 состояния не меняют. «Пуск» продолжит оповещение снова. Отменяет оба режима только «Сброс»: он возвращает выходы в исходное состояние и перепоставляет все шлейфы, не снятые с охраны.

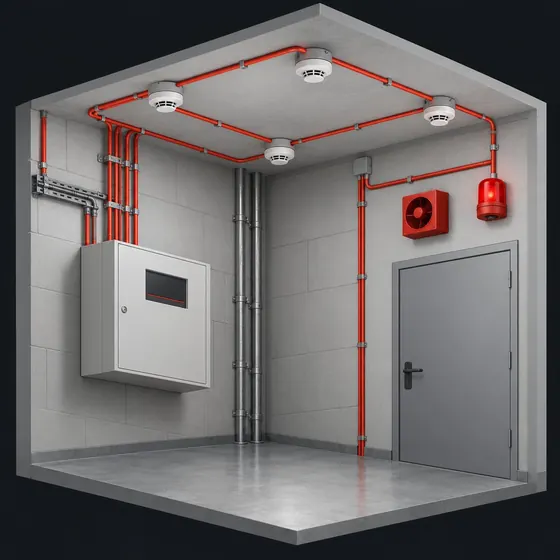

Короткий чек-лист:
