У каждого здания свой контур заземления, и потенциалы на них отличаются. Кабель, соединяющий два здания напрямую, оказывается перемычкой между двумя разными «землями», и через него начинает течь ток. Отсюда помехи, выгоревшие порты и загадочные отказы в грозу.

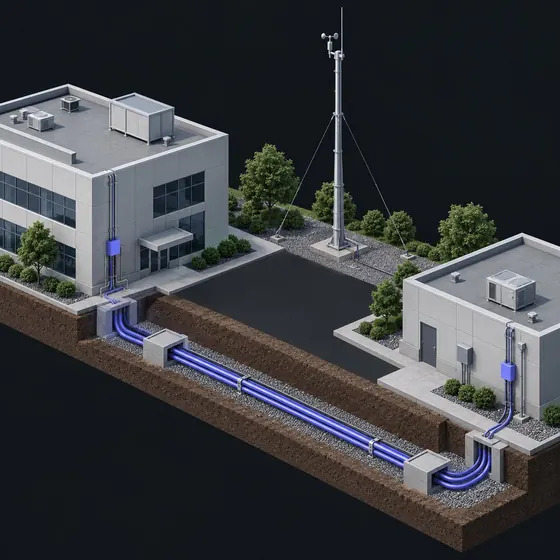

Разряд рядом наводит напряжение в длинном проводе, и этого хватает, чтобы сжечь входные цепи приборов. Поэтому защита нужна не только там, где «может ударить», а везде, где линия идёт по улице на заметное расстояние.
Первыми уходят порты приборов, преобразователи интерфейсов, сетевые карты и блоки питания. Характерный признак — после грозы «отвалилось» сразу несколько устройств, соединённых одной линией.
Первый: не тянуть медь между зданиями вовсе — использовать оптику или беспроводной канал. Второй: развязать линию гальванически. Третий: поставить устройства защиты от импульсных перенапряжений на обоих концах. На практике комбинируют.
Оптический кабель не проводит ток, поэтому проблема разной земли и наводок исчезает вместе с медью. Взамен появляются медиаконвертеры, их питание и требования к укладке. Для длинных пролётов между зданиями это самое спокойное решение.
Устройства развязки разрывают прямую электрическую связь между сегментами линии, оставляя обмен данными. Для интерфейсных линий это штатное решение, и ставится оно по схеме, а не «в любом удобном месте».
Устройства защиты ставят на входе линии в здание, на обоих концах, и обязательно с заземлением — без него защита не работает. Отдельно защищают линии питания, идущие на улицу.
Камера, шлагбаум, считыватель на КПП питаются либо по той же линии, либо от местного источника. Длинная линия питания на улице — это и просадка, и ещё одна дорожка для наводки. Часто разумнее поставить источник рядом с потребителем и защитить его.

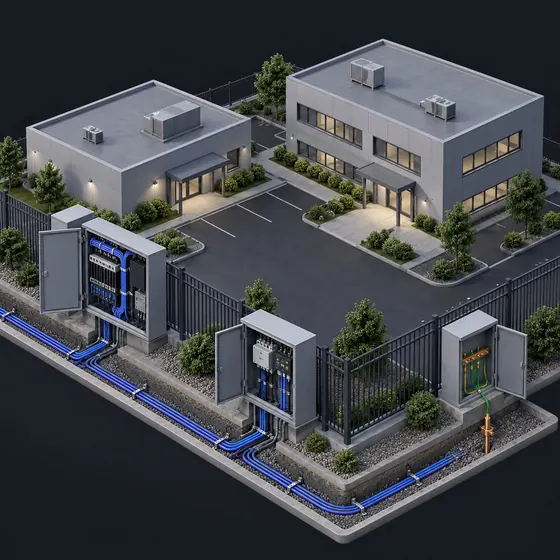

Связь со всеми удалёнными устройствами; журнал событий на предмет потерь; порты приборов на обоих концах; питание уличных устройств; целостность заземления защиты. Отказ, проявившийся через неделю, часто тоже родом из той грозы.
Где проходит межзданиевая линия, какой тип кабеля, где стоят развязка и защита, куда подключено заземление. Через год это определит, сколько времени займёт поиск причины.
