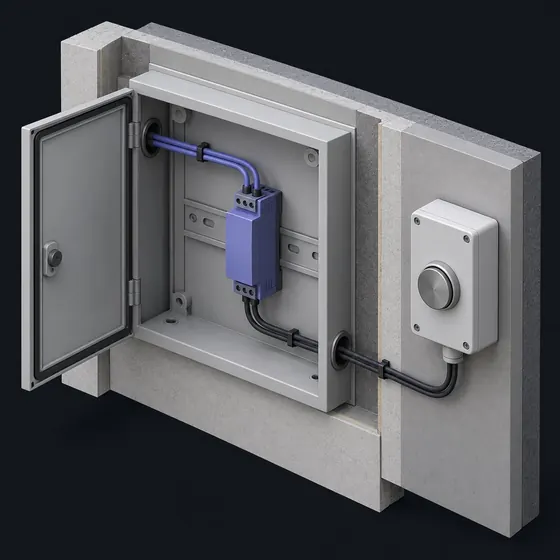

Адресная линия — это обмен сообщениями по своему протоколу. Всё, что не умеет так разговаривать — сухой контакт задвижки, старый пороговый шлейф, чужой прибор, — подключается через модуль. Модуль с одной стороны говорит по-адресному, с другой выглядит как обычная электрическая цепь.

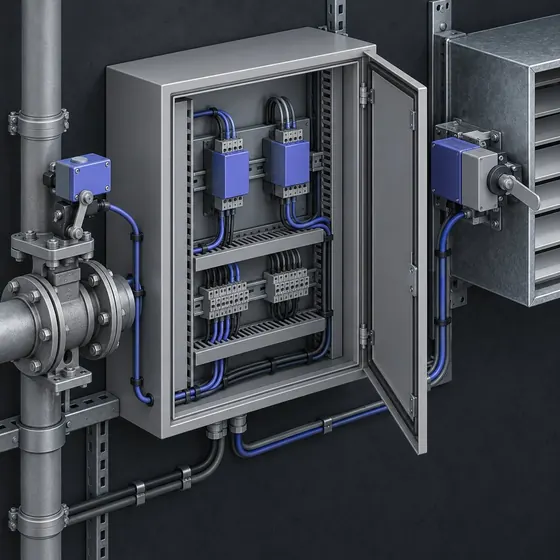

Модуль с входом читает состояние чужого устройства: замкнут контакт или нет. Модуль с выходом, наоборот, управляет: замыкает цепь по команде. Есть устройства с тем и другим, и путаница «купили не то» начинается именно здесь.

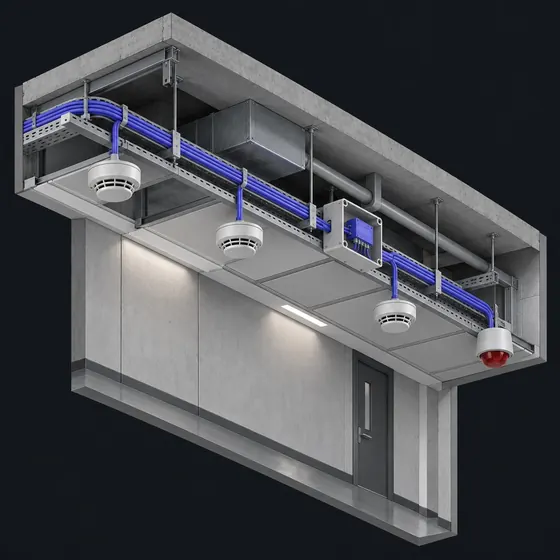

Он занимает позицию, как обычное устройство, и точно так же получает номер. Значит, его надо учитывать в ёмкости линии и в конфигурации, а при монтаже — не забыть выставить адрес.

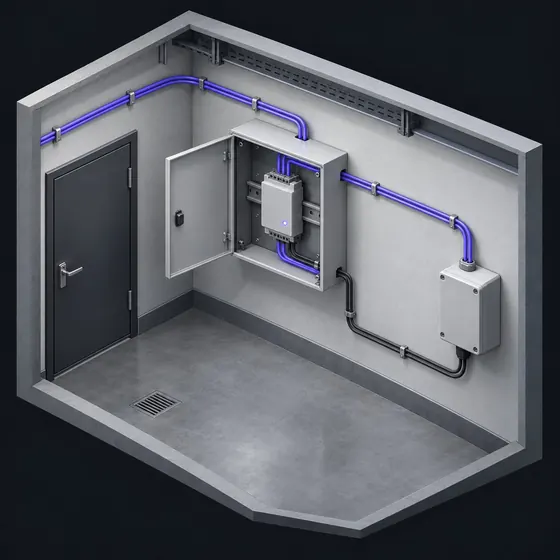

Попытка обойтись без модуля — классическая ошибка. Адресное устройство, включённое в обычный пороговый шлейф, ведёт себя необъяснимо. Исключения — специальные входы приборов, описанные в руководстве (например, «Сигнал-10», тип входа 14).

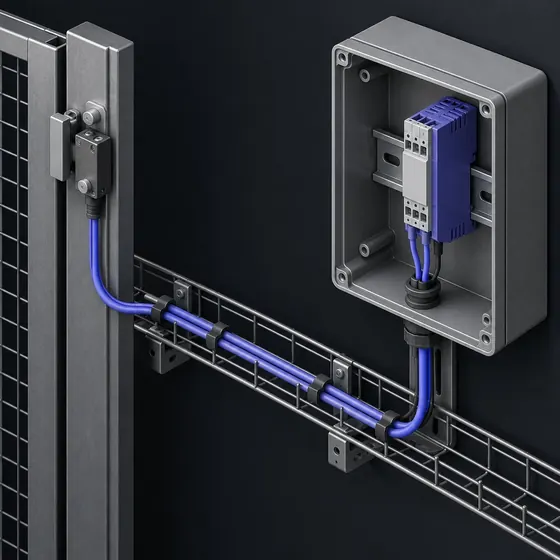

Вход, который следит за сухим контактом, обычно контролирует линию так же, как шлейф: с резисторами, по сопротивлению. Отсюда весь разбор из курса про контроль линии: где ставить резисторы, что будет при переносе их к клеммам и почему схему при этом надо перевернуть.

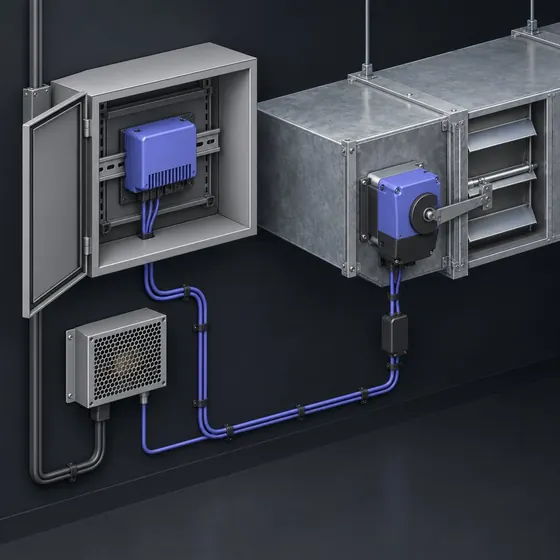

Релейный выход — это выключатель, а не источник напряжения. Питание для нагрузки приносите вы. Если нагрузка индуктивная — замок, клапан, пускатель — у неё должен стоять защитный элемент, иначе выход проживёт недолго.

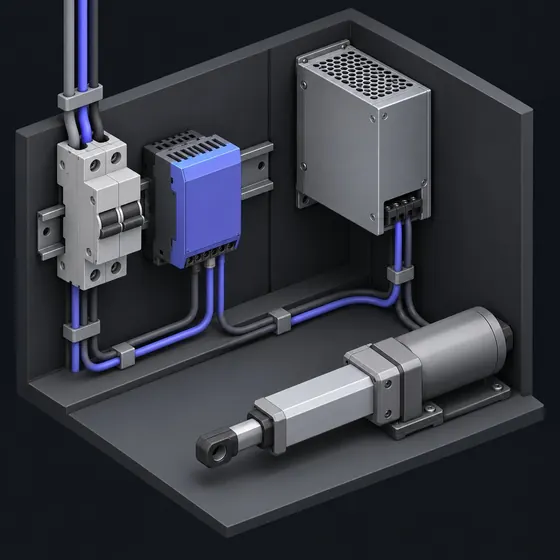

Сам модуль питается от линии или от отдельного источника, а нагрузка почти всегда от своего. Ошибка «подключил всё к линии» приводит к просадке и к странному поведению соседних устройств.

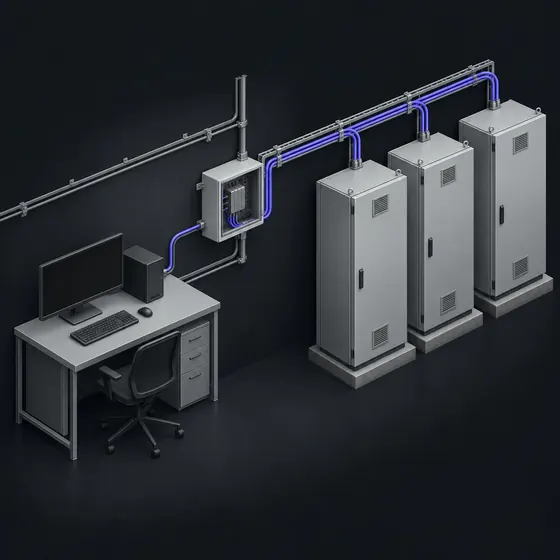

Между приборами и компьютером, между двумя интерфейсами, между сегментами линии стоят преобразователи и повторители. Правило то же, что и с модулями: они становятся частью топологии, и ставить их надо по схеме, а не там, где дотянулись.

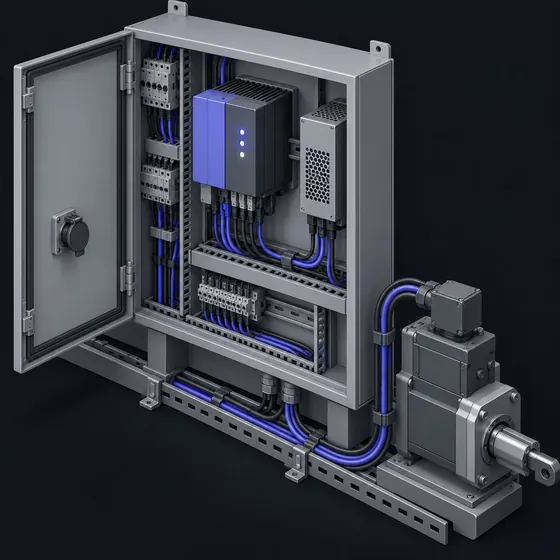

Адрес выставлен и не повторяется; линия входа контролируется (сними оконечник — должна появиться неисправность); выход реально переключает нагрузку, а не только щёлкает; защитный элемент на индуктивной нагрузке стоит; питание нагрузки подано и не взято с линии.

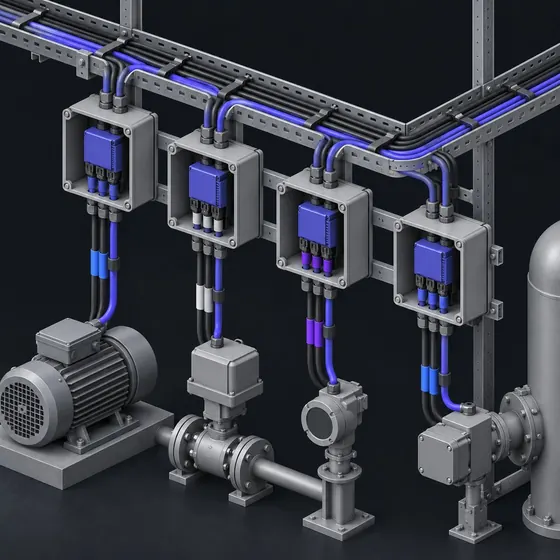

Модуль — самое безликое устройство в системе: маленькая коробка в лотке. Через год никто не вспомнит, каким входом он читает задвижку и каким выходом командует вентиляцией. Подпись на корпусе и строка в таблице решают проблему.
