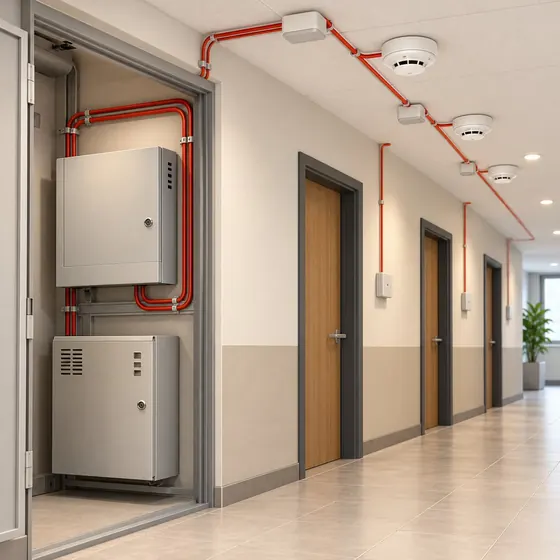

Контроллер держит адресную линию, к которой подключаются извещатели, модули и оповещатели. По этой же паре идёт питание устройств. Отсюда практическое следствие: мощные потребители на линии не живут, им нужно отдельное питание.
У каждого устройства свой номер в линии, и его назначают. Дубли адресов — частая причина «устройство то видно, то нет». В таблице неисправностей РЭ это одна из трёх причин «нет обмена по ДПЛС»: кабель и соединения, длина линии, дубль адресов.
Световые табло и звуковые оповещатели обычно требуют собственного питания, даже если управляются по адресной линии. Подключение только линии даёт знакомую картину: команда уходит, а табло не светится.
Он ведёт линию и передаёт события дальше — на пульт, в программу, на выходы. Логика реакций живёт в конфигурации системы, а не в контроллере как таковом. Поэтому «прибор не сработал» почти всегда означает «в конфигурации не задано».
Узнаваемый симптом проблем на линии связи между приборами: считать конфигурацию получается, записать — нет. Искать надо не в контроллере: запись чувствительнее к качеству линии, чем чтение.
Второй узнаваемый симптом. Прибор исправен, замена на новый не помогает. Смотрят топологию линии связи, согласование, общую землю и соседство с силовыми кабелями — подробности в курсе про линию связи между приборами.
У контроллера есть версия прошивки, у управляющей программы — своя, и они совместимы не в любых сочетаниях. Перед обновлением выясняют, что с чем работает: обновить «на всякий случай» — способ получить систему, которая перестала видеть часть устройств.
На объектах регулярно всплывает спор: проектировщик выдал документацию без таблицы программирования, монтажная организация требует её как часть проекта. Для монтажника вывод практический: до начала работ выясните, кто отдаёт таблицу адресов и зон, иначе это придётся делать вам без исходных данных.
Список адресов с привязкой к помещениям, где стоят изоляторы, какие устройства питаются отдельно, версии прошивок и программы. Это тот минимум, без которого следующий человек на объекте начнёт с нуля.

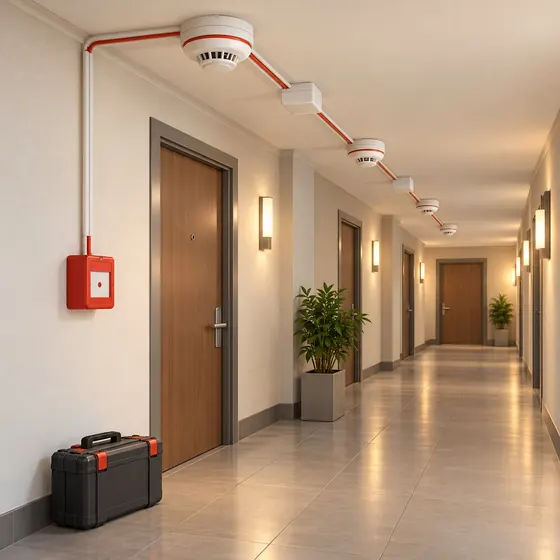

После монтажа проверяют не «систему целиком», а каждое устройство: сработка видна, адрес правильный, название на пульте соответствует месту. Ошибки привязки ловятся только так.
Когда контроллер участвует в управлении исполнительными системами, появляются требования к тому, как это должно быть организовано. На форуме эта тема вызывает споры: одно устройство управляет клапаном, другое вентилятором, а требования предъявляются к направлению целиком.
Здесь нет конкретных таблиц совместимости, номиналов и пошаговых настроек: по болидовской линейке у нас нет практика, который подтвердит их из своего опыта. Всё, что нужно для работы, берётся из руководства на конкретную версию устройства.
