Система живёт в дежурном режиме почти всё время: приборы и извещатели тихо потребляют немного. Но в тревоге включаются сирены, табло и лампы — и ток вырастает в разы. Планировать питание по дежурному режиму бессмысленно: отказ случится ровно в тот момент, когда система нужна.
Считают по-простому: приборы, извещатели и исполнительные устройства. Первые две кучки почти не меняются, третья — сирены и оповещатели — и создаёт пиковую нагрузку. Данные по каждому устройству берут из его паспорта, там обычно указаны оба тока: дежурный и в тревоге.

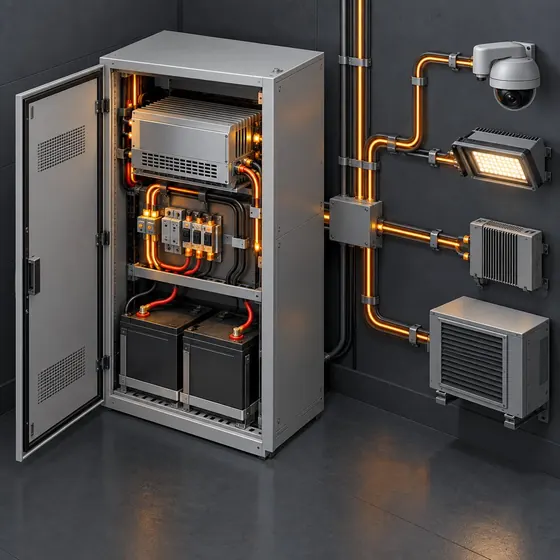

У источника питания два тока — номинальный и максимальный, и путать их опасно. Например, у РИП-24 исп.01 (РИП-24-3/7М4) номинальный ток — 3 А: столько он отдаёт постоянно. Максимальный — 4 А, но кратковременно: до 2 минут, с перерывом не меньше часа, при наличии сети и подключённых батареях. При длительной работе с током выше номинального заряд батареи прекращается и она начинает разряжаться даже при наличии сети. Если ваша тревожная нагрузка выше номинального тока, источник уже выбран неправильно.
И частая ошибка чтения названия: «7» в «3/7» — не ток, а ёмкость батареи, 7 А·ч.
Источник: руководство по эксплуатации РИП-24 исп.01 (РИП-24-3/7М4), АЦДР.436534.002-01 РЭп, Изм. 2 от 16.09.2025, табл. 1 пп. 1.2.3 и 1.2.6 с примечанием (стр. 4–5), п. 2.2.4 (стр. 7). Проверено 02.10.2026.
Симптом узнаваемый: источник уходит в защиту и начинает циклически перезапускаться — включился, нагрузка потянула, отключился, попробовал снова. Система при этом ведёт себя мистически: приборы то появляются, то пропадают. Ищут обычно обрыв или плохой контакт, а дело в арифметике.

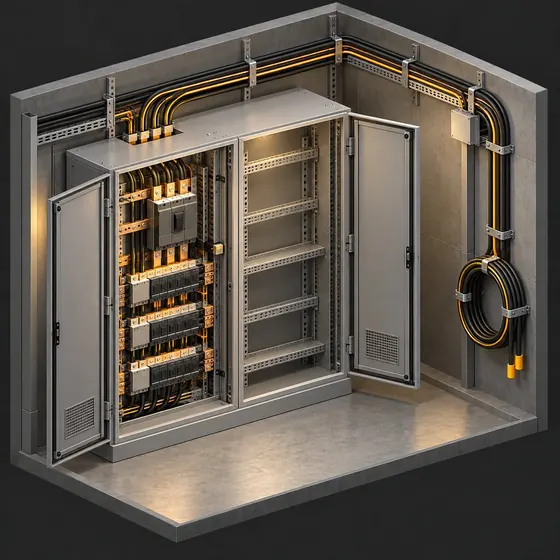

Разумный запас — четверть от расчётного тока, и не «чтобы было», а потому что система обрастает: добавят пару извещателей, поставят ещё одно табло, кто-то подключит к свободным клеммам то, чего в проекте не было. Источник, выбранный впритык, гарантированно окажется перегружен через год.
Провод имеет сопротивление, и на нём теряется часть напряжения. Чем длиннее линия, тем больше потеря; чем тоньше провод и больше ток — тем сильнее. Результат: на источнике всё в норме, а на дальнем приборе напряжение уже ниже допустимого, и он ведёт себя странно именно в тревоге, когда ток максимальный.
Классическая ошибка диагностики: замерили напряжение на дальнем приборе в дежурном режиме — «норма», успокоились. А просадка появляется только когда включаются сирены. Правильная проверка — измерение на самой дальней точке в момент включённой тревоги.

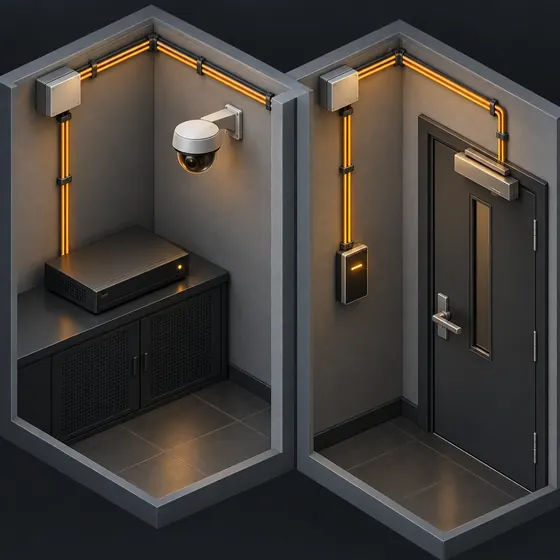

При одной и той же мощности 24 В означает вдвое меньший ток. На том же проводе напряжение при этом падает вдвое меньше, а мощность, которая уходит в нагрев провода, — вчетверо. Поэтому на объектах с длинными линиями берут 24 В, а 12 В остаётся для компактных систем. Смешивать напряжения в одной системе можно, но тогда у каждого потребителя свой источник, а если приборы связаны линией связи — их потенциалы выравнивают так, как сказано в руководстве производителя. Подробно — в курсе «Линия связи между приборами (RS-485)», карточка 7.

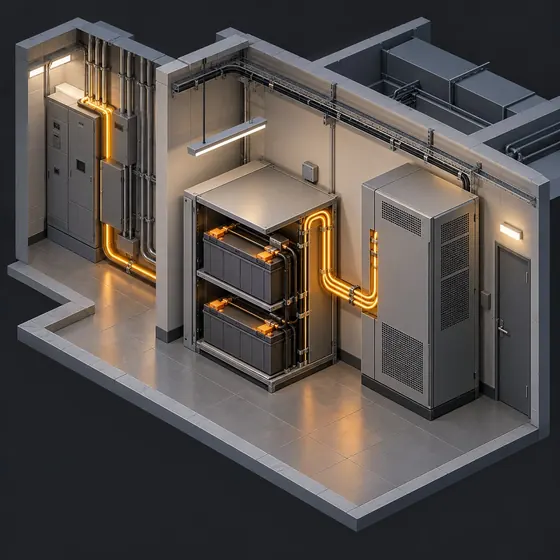

Пропало электричество — система должна продолжать работать. Именно для этого в источнике стоит аккумулятор, и именно поэтому источник называется резервированным. Без рабочего аккумулятора вся система защищена ровно до первого отключения света.

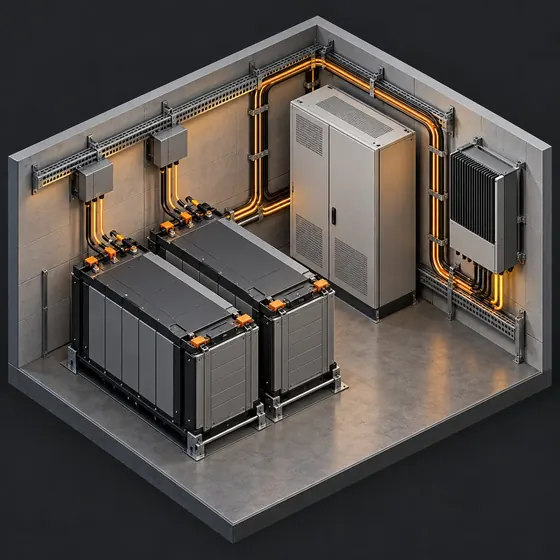

Расчёт задан сводом правил: 24 часа в дежурном режиме плюс 1 час в режиме «Пожар». Дежурный ток умножают на 24, ток в режиме «Пожар» — на 1, складывают и добавляют собственный ток источника питания за все 25 часов. Результат умножают на два коэффициента из документации на аккумулятор: на старение и на нагрузку.
Что изменилось летом 2026 года. Те же «24 + 1» были и в прежнем своде СП 6.13130.2021, но в рекомендуемом приложении. В новом СП 6.13130.2025 расчёт стоит в обязательном приложении Б, и ёмкость аккумуляторов для приёмно-контрольных приборов и приборов управления считают именно по нему.
Источник: СП 6.13130.2025 (приказ МЧС № 1263 от 29.12.2025), п. 5.21 и приложение Б, формула Б.1; СП 6.13130.2021, приложение А (рекомендуемое). Проверено 01.10.2026.
Ёмкость падает с каждым годом, и особенно быстро — после глубоких разрядов. Внешне аккумулятор выглядит нормально, напряжение показывает правильное, а реальную нагрузку не держит и пятнадцати минут. Поэтому его меняют по сроку, а не по внешнему виду, и записывают дату установки прямо на корпусе маркером.

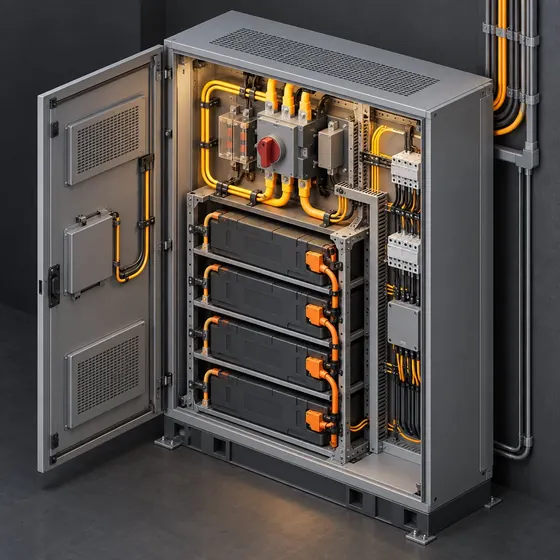

У приборов есть порог, ниже которого аккумулятор отключается, чтобы не испортить его окончательно. У Гранита, например, это 10,5 В — ниже прибор просто снимает его с линии. Знать об этом полезно: «аккумулятор сдох за одну ночь» часто означает, что он давно потерял ёмкость и дошёл до порога за считанные часы.
Многие приборы контролируют два ввода питания — основной и резервный. Если в настройках включён контроль второго ввода, а физически туда ничего не подключено, прибор честно сообщает по нему неисправность, одновременно показывая норму по первому. Выглядит как противоречие и как глюк, а на деле это включённая проверка несуществующего ввода.
Что с этим делать, зависит от системы. Для пожарной сигнализации и оповещения руководства требуют именно двух вводов: у пульта «С2000М» питание подают на оба ввода по двум независимым линиям, у «Сигнал-20М» — на оба ввода с включённым контролем. Тогда правильное лечение — подключить второй ввод, а не выключить проверку.
Источник: руководство «С2000М» (АЦДР.426469.027 РЭп, Изм. 9 от 16.09.2025), п. 1.2.4, стр. 12; руководство «Сигнал-20М» (АЦДР.425513.017 РЭп, Изм. 14 от 26.01.2026), п. 1.4.5.6, стр. 54. Проверено 02.10.2026.
Ещё одно место, где путаются: у части оповещателей линия управления и питание — разные цепи. Устройство слушает команду по одной линии, а светится или звучит от отдельного источника. Подключили только линию управления — команда доходит, а результата нет; подали питание неправильно — гаснет то, что работало.
