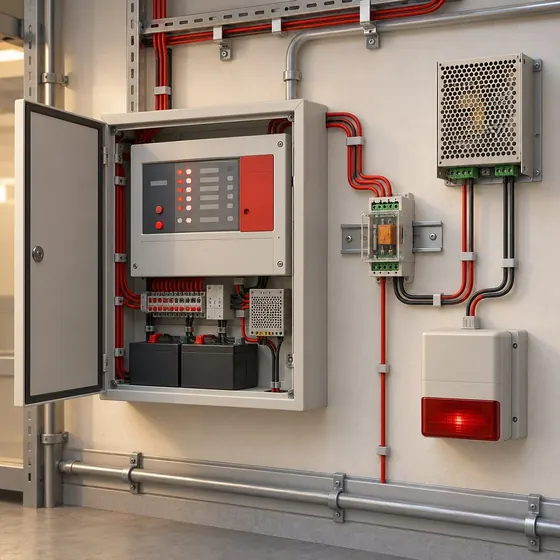

Релейный выход не выдаёт напряжение. Внутри прибора сидит обычный контакт, который замыкается и размыкается по команде — как выключатель на стене. Питание для нагрузки вы приносите со стороны, своим проводом и своим источником.
Самая частая ошибка новичка: померить напряжение на клеммах реле, не увидеть его и решить, что выход не работает.

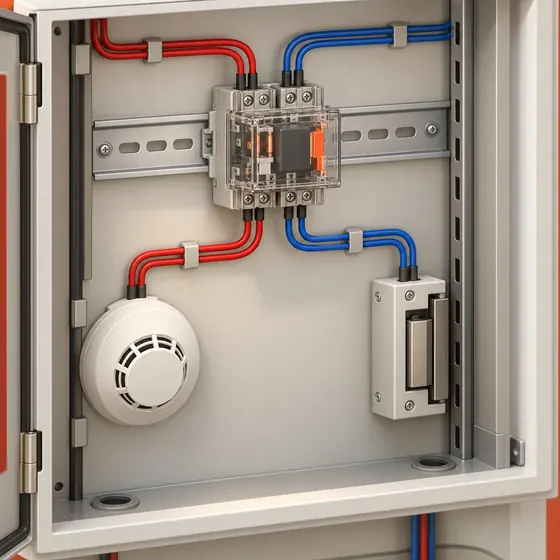

У переключающего реле три клеммы: общая, нормально открытая и нормально закрытая. «Нормально» означает «пока команды нет». Выбор между ними — это не вкус, а логика отказа. Когда прибор обесточен, реле «отпускает» и встаёт в то же положение, что и без команды: цепь через нормально закрытый контакт замкнута, через нормально открытый — разомкнута. Что при этом произойдёт с нагрузкой, зависит от всей схемы — от её питания и от того, контролируется ли линия, — и проверяется по проекту и руководствам обоих устройств.

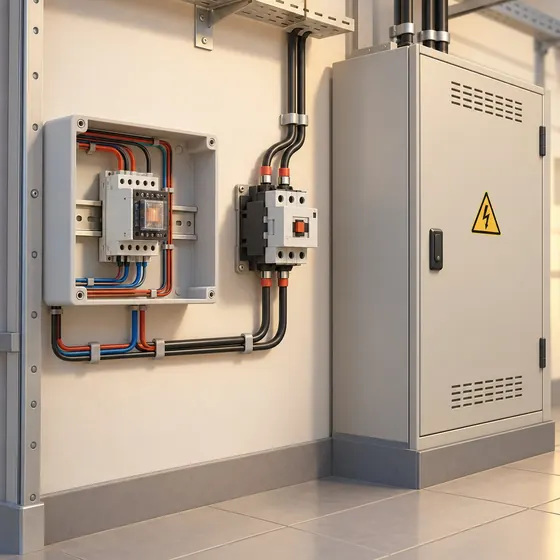

Реле рассчитано на определённый ток и напряжение, и это не рекомендация. Например, у модуля С2000-СП2 (РЭ от 03.10.2025) выходы рассчитаны на 2 А при 30 В постоянного тока и на 1 А при 125 В переменного; у других версий числа другие — смотри РЭ. Подключать напрямую нагрузку на 220 вольт к такому выходу нельзя, каким бы «сухим» контакт ни был.

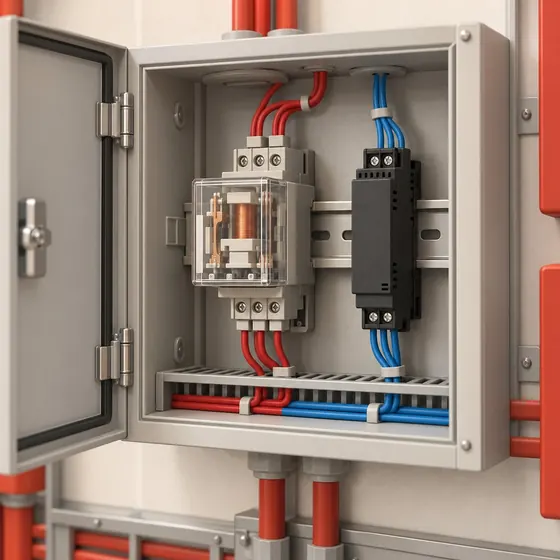

Часть выходов сделана не на реле, а на транзисторе. Внешне разница незаметна, а на практике она большая: транзисторный выход полярный, рассчитан на меньший ток, требует общего минуса с нагрузкой и гораздо чувствительнее к неправильной нагрузке. В паспорте это называется «открытый коллектор» или «транзисторный выход».

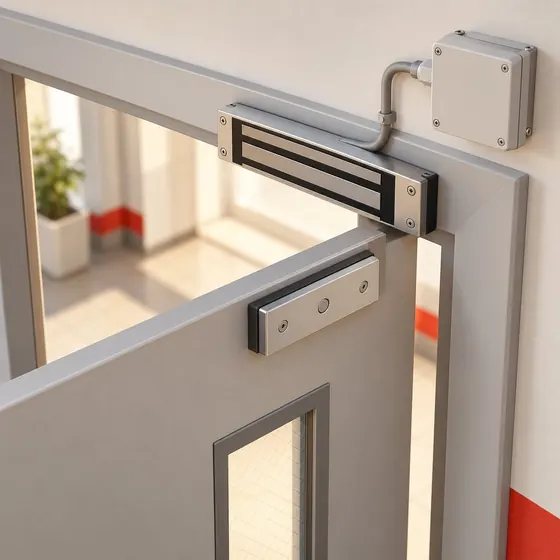

Замок, клапан, пускатель, реле — это катушки. Когда цепь размыкают, катушка не отдаёт ток мгновенно: она создаёт всплеск напряжения, во много раз больше рабочего. Этот всплеск и убивает выход прибора — чаще всего не сразу, а за несколько месяцев работы.

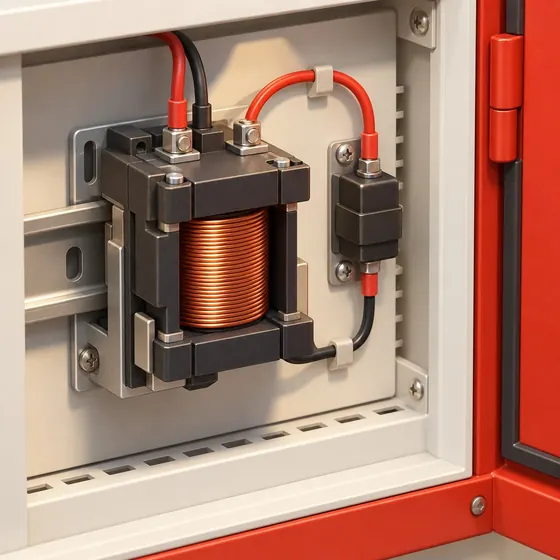

Рядом с катушкой ставят защитный элемент, который гасит всплеск: диод для цепей постоянного тока, а для переменного — искрогасящие цепи (так называют их руководства). Ставится он у самой нагрузки, а не у прибора. Эта деталь стоит копейки и продлевает жизнь выходу на годы.

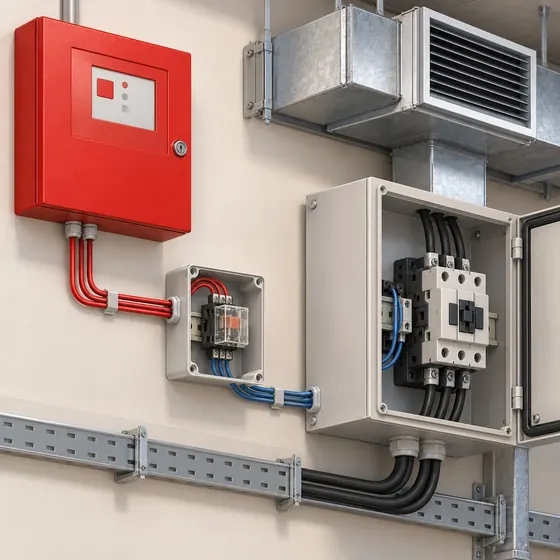

Если нагрузка мощная, индуктивная или на 220 вольт, между прибором и ней ставят промежуточное реле или пускатель. Прибор коммутирует слабую цепь катушки, а тяжёлую работу делает отдельный аппарат, который не жалко и который для этого предназначен.

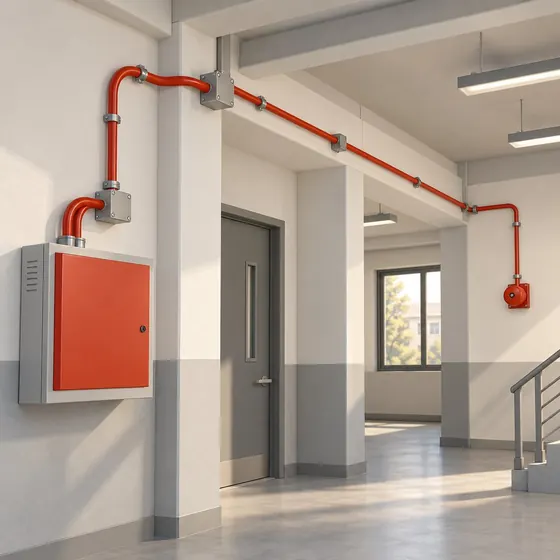

У части приборов линии выходов контролируются, как шлейф, — оконечным резистором в конце линии. Тогда прибор заметит обрыв провода до сирены или до клапана и сообщит о неисправности. На некоторых приборах без такого резистора выход попросту не включается — об этом подробно в курсе по Граниту.

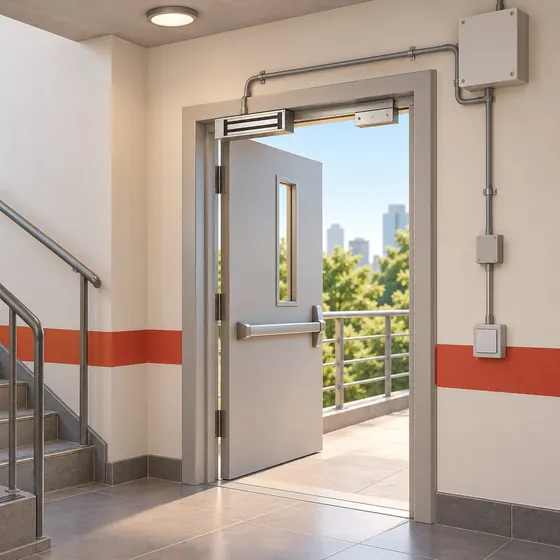

Вопрос, который стоит задать себе до монтажа: в каком состоянии окажутся выходы, если прибор потеряет питание? Для оповещения это обычно не страшно, а для цепей, которые что-то удерживают — замки на путях эвакуации, клапаны, блокировки, — это принципиально. Логика выбирается так, чтобы отказ приводил к безопасному состоянию.

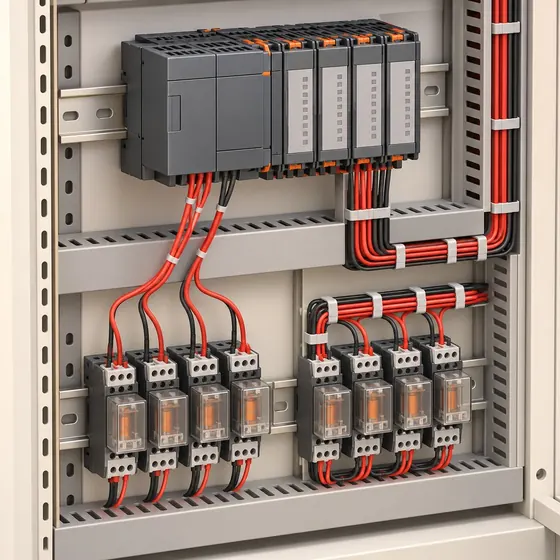

В системах с программируемой логикой одно и то же действие можно задать по-разному. Есть штатные тактики привязки, а есть сценарии. Разница проявляется на больших системах: когда тактик много и все они привязаны к одним разделам, прибор перебирает привязки и реле могут отработать не так, как ожидалось. Сценарий — более гибкий инструмент: на больших системах с общими привязками его проще настроить так, как нужно. (У Болида штатные тактики называются программами управления.)

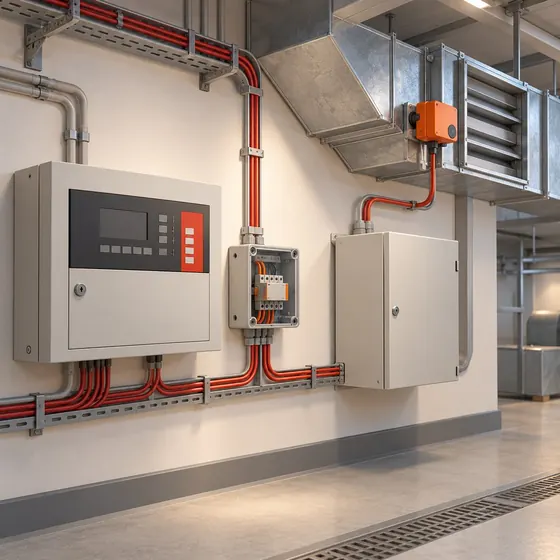

Щелчок реле не означает, что вентилятор остановился, а клапан закрылся. Проверка идёт до конца: событие на приборе → команда на выход → сработало промежуточное реле → отработала сама система. Каждое звено — отдельная точка отказа, и «до половины» цепочка работает очень часто.

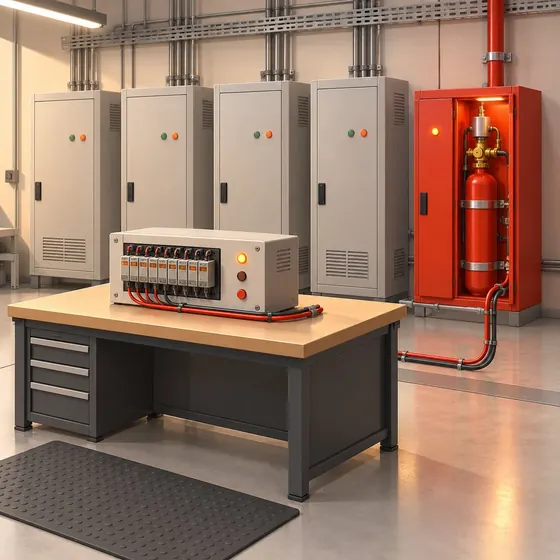

Имитация пожара включает всё, что привязано: останавливаются вентиляторы, опускаются лифты, открываются замки. На работающем объекте так проверять нельзя без подготовки. Поэтому в системах предусматривают выборочное включение отдельного реле с рабочего места — так проверяют по одному исполнительному устройству, не поднимая весь объект.

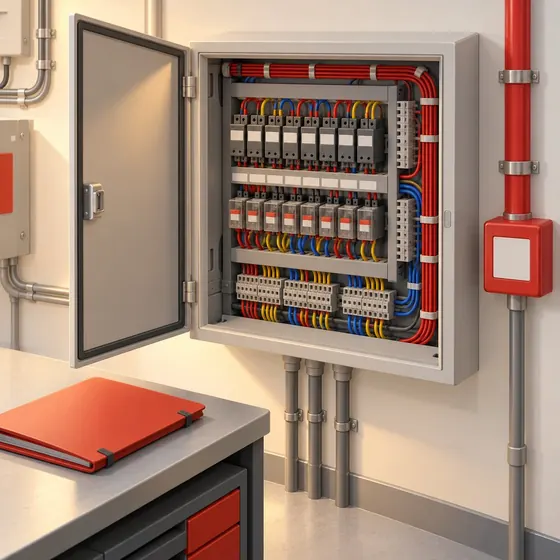

Через год никто не вспомнит, какое реле управляет каким вентилятором. Схема подключения выходов, подписанные клеммы и короткая таблица «выход — что запускает — где стоит» экономят следующему человеку несколько часов, а иногда предотвращают ошибочное отключение.
