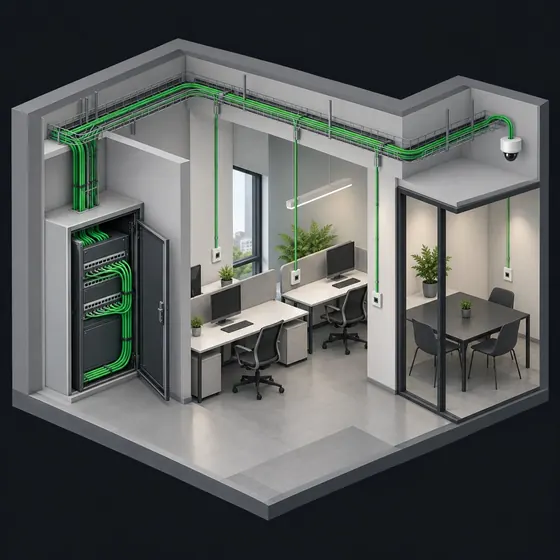

Структурированная кабельная система — способ один раз проложить кабельную инфраструктуру, к которой потом подключают что угодно: компьютеры, телефоны, камеры, точки доступа. Смысл в том, что рабочее место не привязано к конкретной услуге: сегодня там компьютер, завтра камера.

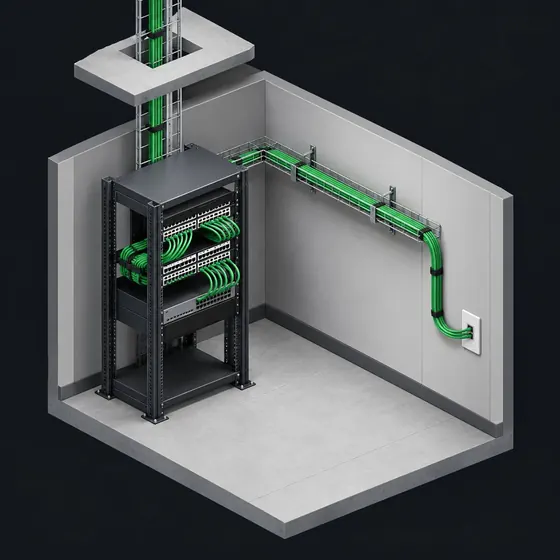

Рабочее место с розеткой, горизонтальная проводка до этажного шкафа, сам шкаф с патч-панелью и коммутатором, магистраль между этажами и серверная. Это скелет, который повторяется почти на любом объекте.

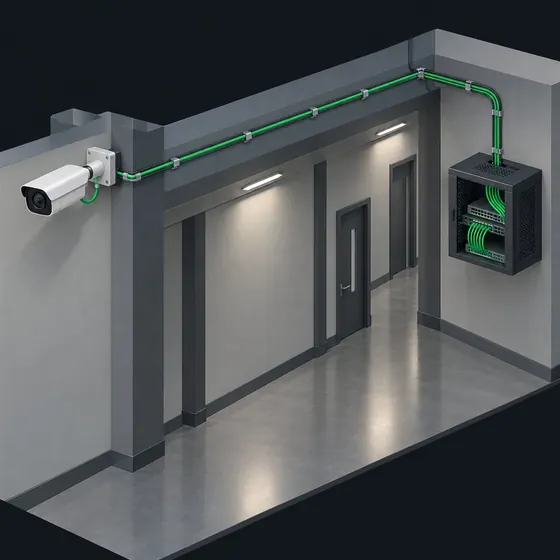

Для витой пары есть предел длины постоянной линии, и он не про запас, а про физику: дальше сигнал деградирует. Практический вывод для монтажника: камеру на дальнем углу участка не подключают одним куском кабеля «на сколько хватит», а ставят промежуточное оборудование.

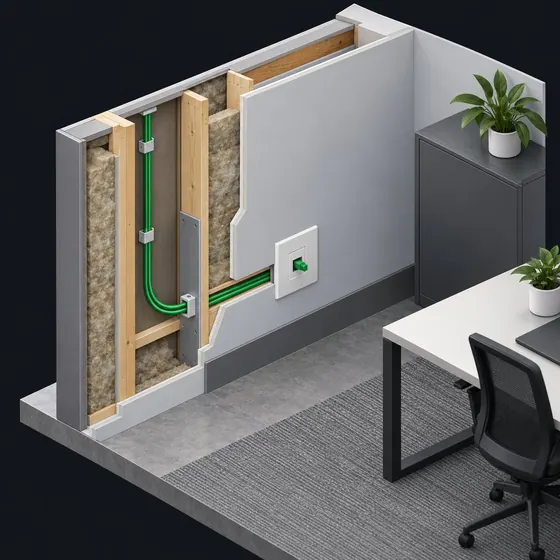

Категория определяет, какие скорости линия способна держать. Брать «на вырост» разумно: кабель в стене живёт дольше, чем активное оборудование, и менять его дороже всего. А вот экономить на кабеле, который зашивается в стену, — самое неудачное место для экономии.

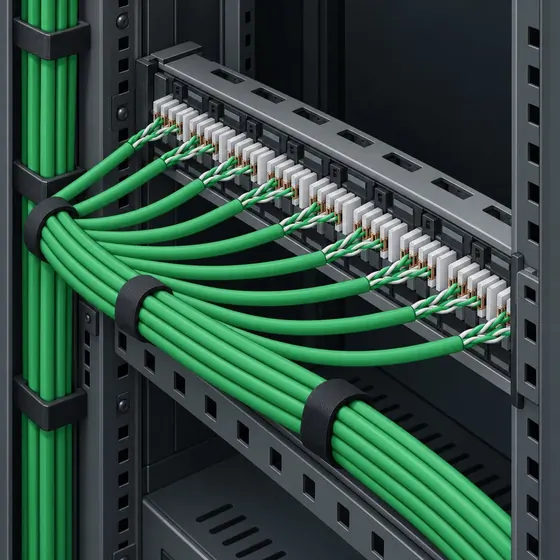

Пара разделывается по одной из двух схем раскладки жил. Главное правило: на обоих концах и во всех розетках объекта используется одна и та же схема. Смешение — классическая причина линии, которая «вроде работает, но теряет пакеты».

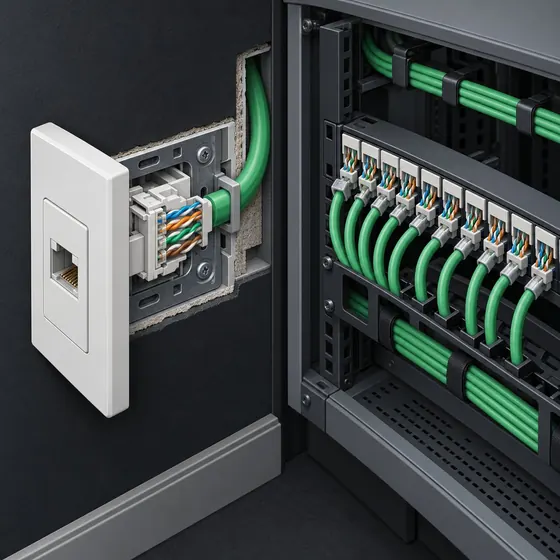

Витая пара работает именно за счёт скрутки: она гасит помехи. При разделке раскрученный участок должен быть минимальным. Разлохмаченные на два сантиметра пары в патч-панели — частая причина ошибок на длинных линиях.

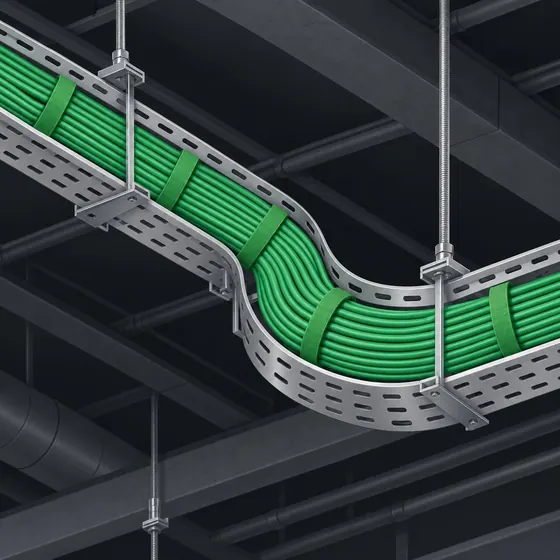

Кабель нельзя ломать под прямым углом и нельзя перетягивать стяжками: у витой пары меняется геометрия пар, и характеристики линии уходят. Стяжка должна держать, а не впиваться.

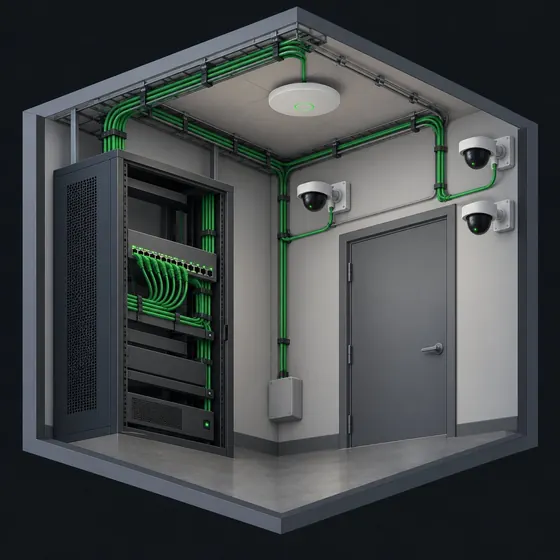

Камеры и точки доступа часто питаются по сетевому кабелю. Это удобно, но добавляет требований: коммутатор должен уметь PoE и иметь запас мощности на всех потребителей сразу, а длина линии ограничена так же, как для данных.

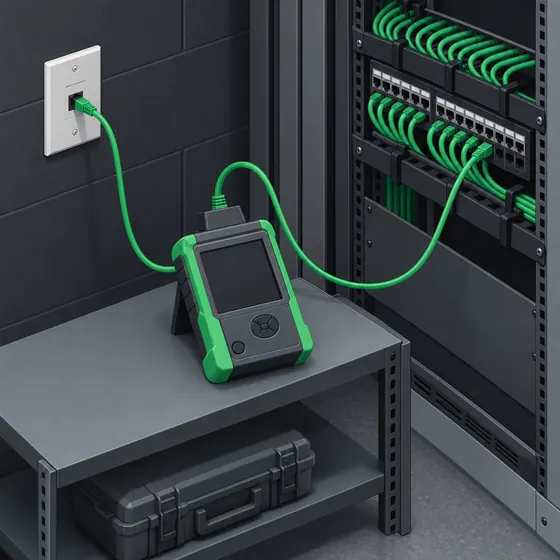

Прозвонить жилы и убедиться, что «звонится», — это только первый шаг. Линия может звониться и при этом не держать скорость: раскрученные пары, перебитая изоляция, перетянутая стяжка. Нормальная приёмка делается прибором, который проверяет параметры линии, а не только целостность.

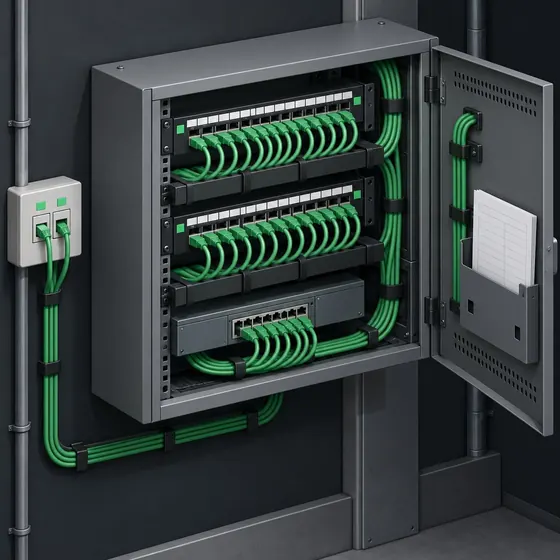

Каждая розетка и каждый порт патч-панели подписаны, есть таблица «розетка — порт — что подключено». Без этого через полгода любая перекоммутация превращается в поиск методом отключения.

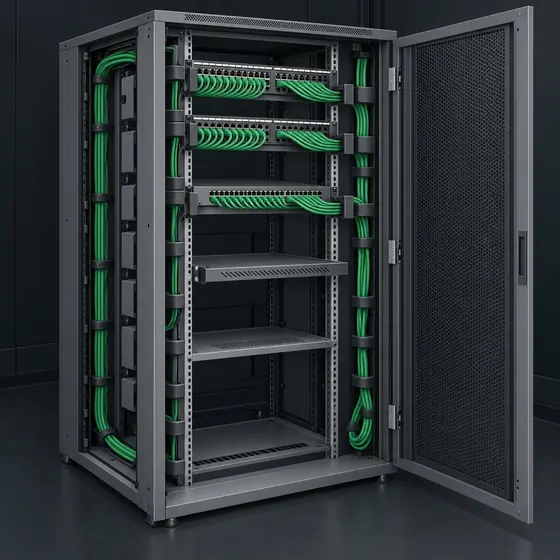

В шкафу оставляют место под будущее оборудование, укладывают патч-корды по органайзерам и не забивают его так, чтобы нельзя было вынуть один коммутатор. Шкаф, в котором невозможно работать, обслуживается плохо — а значит, ломается чаще.
