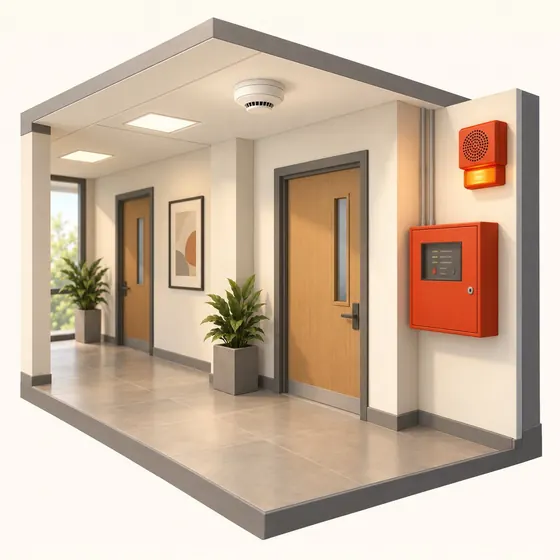

Система оповещения и управления эвакуацией решает свою задачу: сообщить людям о пожаре и направить их к выходу. Пожарная сигнализация обнаруживает и даёт команду, а исполняет уже оповещение. Это две разные системы, даже когда приборы стоят в одном шкафу.
Было — до 1 июня 2026 года. Свод правил СП 3.13130.2009 делил системы на пять типов. В первом и втором — звуковой сигнал, с третьего — речевые сообщения. С четвёртого обязательны зоны оповещения и обратная связь зоны с пожарным постом, в пятом — ещё и управление всеми системами здания с одного поста.

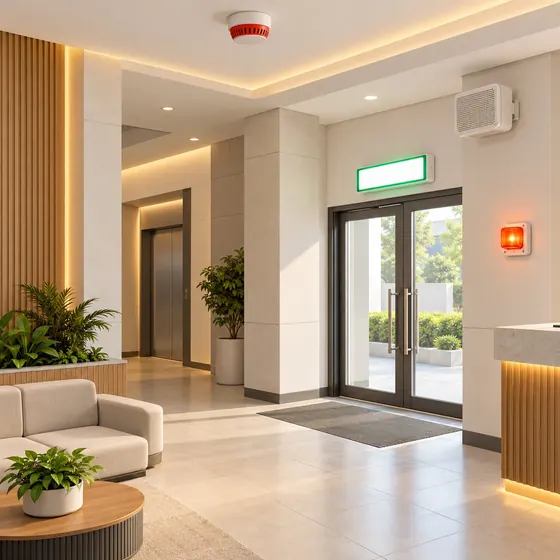

Стало — с 1 июня 2026 года. В новом своде СП 3.13130.2026 типов нет. Есть способы оповещения: звуковой, речевой, световой и тактильный, по одному или в сочетании. Световой и тактильный идут в дополнение к звуку или речи — для людей с нарушением слуха, для шумных помещений, для тех, кто работает в защитных наушниках. Зоны оповещения и связь с пожарным постом никуда не делись: теперь это отдельные требования свода, а не ступени одной лестницы.
Замена совсем свежая, и «СОУЭ 3-го типа» ещё встречается в проектах, заданиях и других нормативных документах. На этот случай в своде есть таблица перевода: типы 1 и 2 — звуковой способ, типы 3, 4 и 5 — речевой.

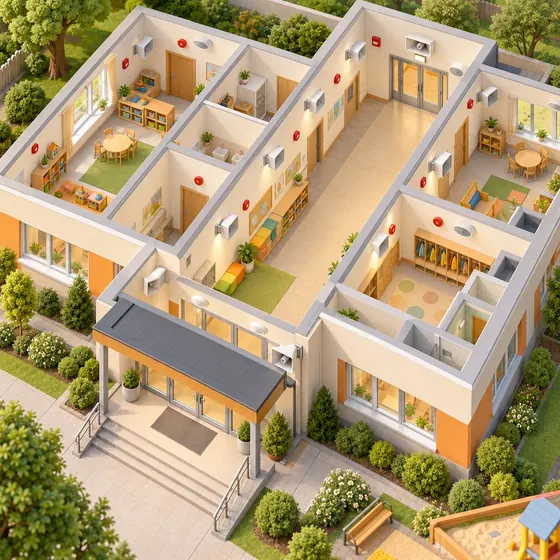

Звуковой или речевой — смотрят в своде по перечню зданий: по назначению здания и его размеру. Для большинства это общая площадь, для жилого дома — высота, для зала — число мест. Заменить звуковой способ на речевой можно, но не на монтаже: это записывают в задание на проектирование. Обратная замена, речь на звук, разрешена только в отдельных помещениях вроде венткамер, технических этажей и кладовых.

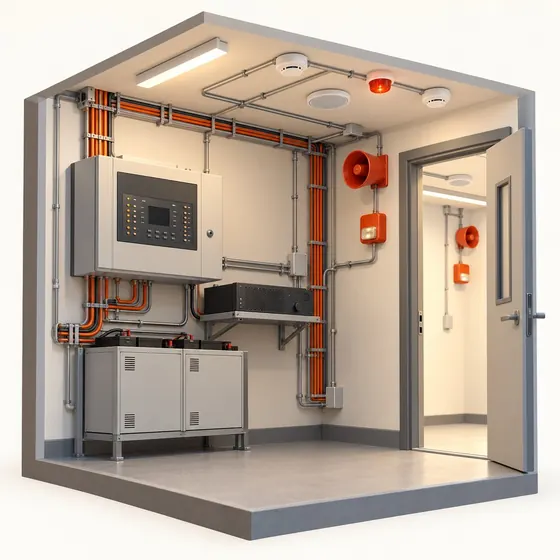

Прибор управления оповещением, усилители (если оповещение речевое), оповещатели — звуковые, речевые, световые указатели «Выход», линии до них и питание с резервом. Плюс то, о чём забывают: сами линии контролируются, и это часть системы, а не мелочь.

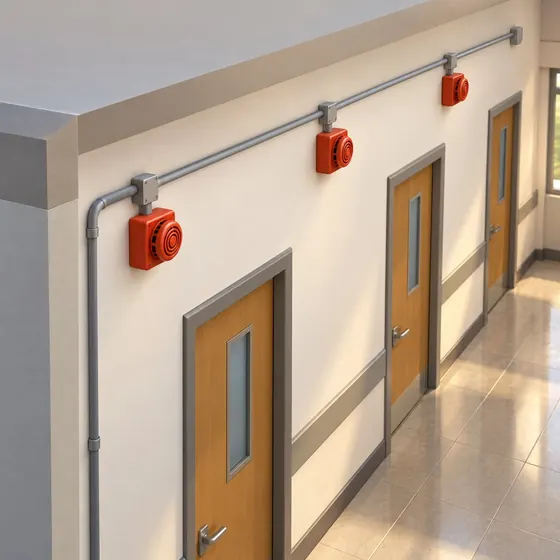

В конце линии оповещателей ставится оконечный элемент, и прибор следит за обрывом и замыканием. Это значит две вещи: резистор обязателен, и его место — в конце линии, а не в шкафу. У части приборов без оконечника выход вообще не включается — об этом отдельно в курсе про Гранит. По своду 2026 года (СП 3.13130.2026, п. 5.4.2–5.4.3) прибор должен заметить, если с линии сняли хотя бы один оповещатель, и контроль нужен на всех участках, включая ответвления, — поэтому оповещатели подключают так, как требует руководство на прибор, а не гирляндой с резистором в конце.

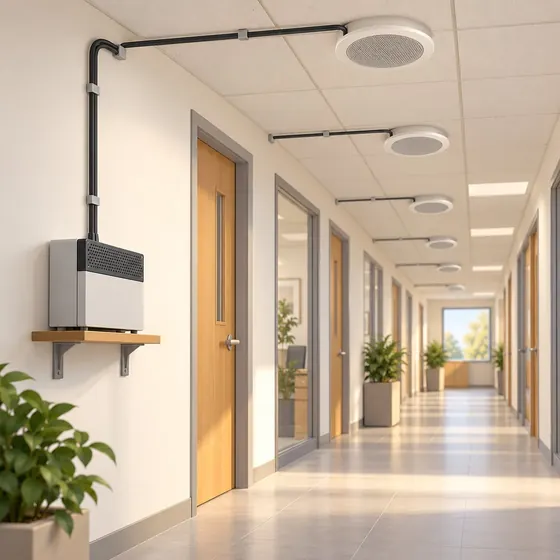

Классическая беда: система работает, но «как радио», перекричать можно. Причина обычно не в усилителе и не в настройках, а в линии: сечение провода и длина съедают мощность, и до дальних динамиков доходит малая её часть. Проверка простая — подключить один динамик коротким проводом прямо к усилителю: если звук нормальный, дело в линии.

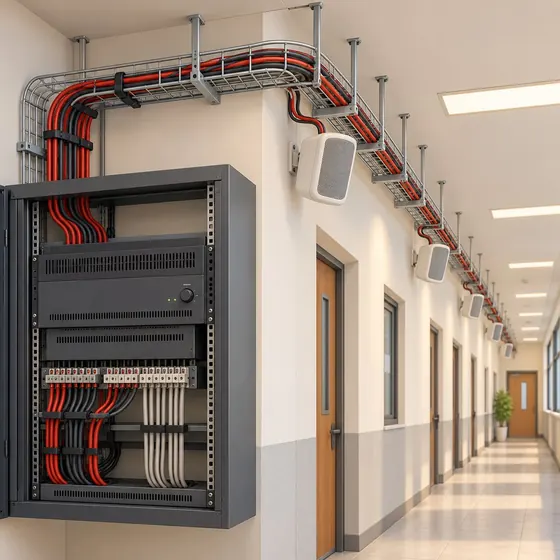

Складывают мощности всех динамиков на линии, добавляют запас и сверяют с мощностью усилителя; отдельно смотрят потери в проводе по его длине и сечению. Трансформаторные линии на 100 В именно для того и придуманы: уменьшить ток и потери на длинных трассах.

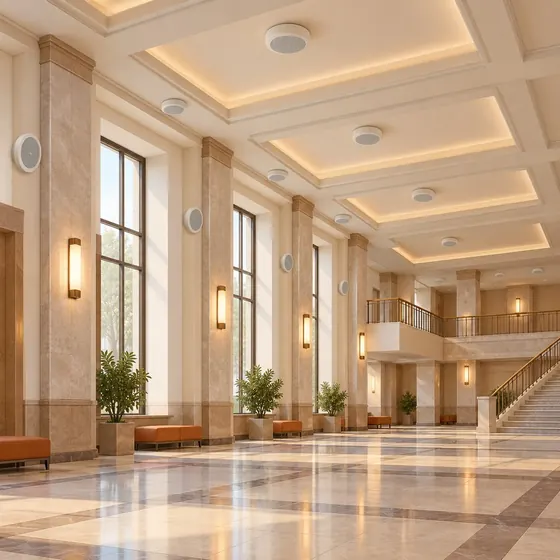

Речевое оповещение должно быть понятным, а не просто громким. В гулком холле громкий динамик даёт эхо, из которого слов не разобрать. Помогает не прибавка громкости, а количество и расположение динамиков: лучше несколько тихих равномерно, чем один громкий в конце коридора.

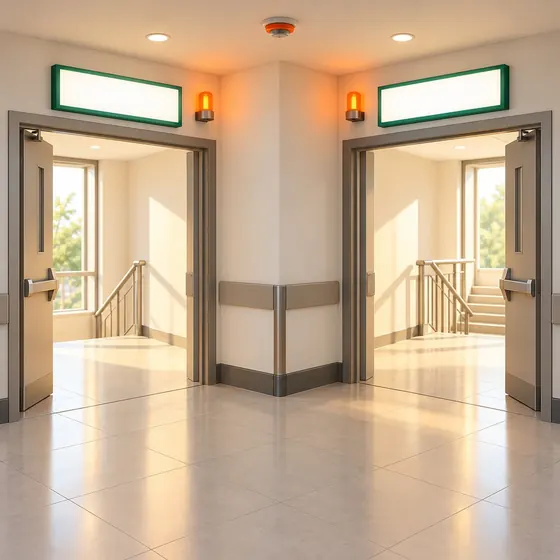

Табло «Выход» и указатели направления работают вместе со звуком: звук привлекает, свет ведёт. Их место — на путях эвакуации, там, где человек принимает решение, куда идти. Ошибка — повесить табло там, где его видно только вблизи выхода.

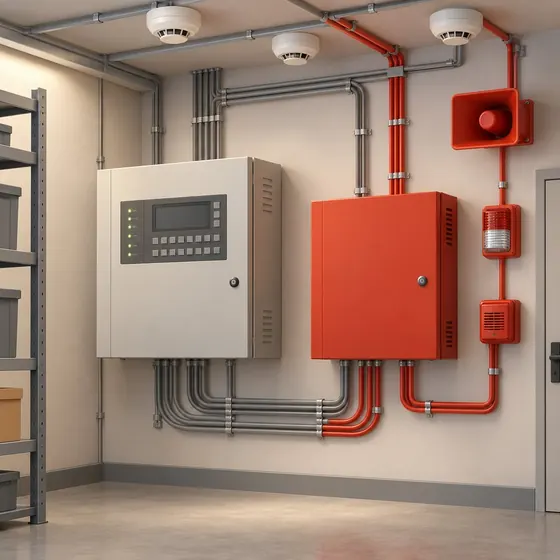

Команда приходит от пожарной сигнализации, а также может быть подана вручную с прибора. Запуск может быть привязан к разным событиям: к сработке двух извещателей, к одному, к ручному извещателю. От этого зависит, когда именно заговорит оповещение — и это настраивается, а не «как получится».

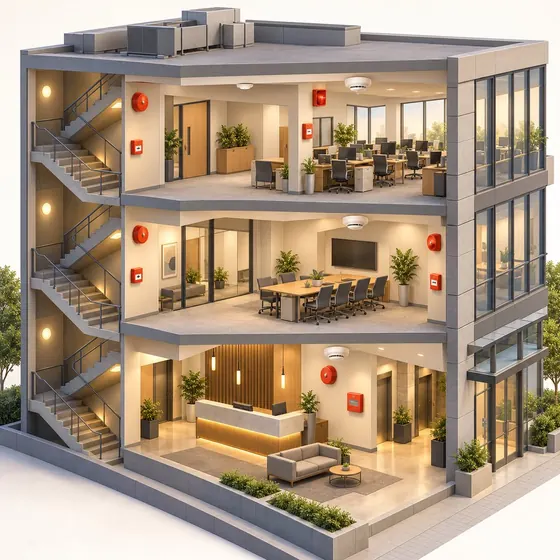

Обычно оповещают все зоны сразу (СП 3.13130.2026, п. 6.6.1). Очерёдность — для высотных и многофункциональных зданий: первой включается зона, где пожар, остальные — по сценарию из проекта. Для монтажника это означает, что проверять надо тот сценарий, что записан в проекте, а не «включить всё».

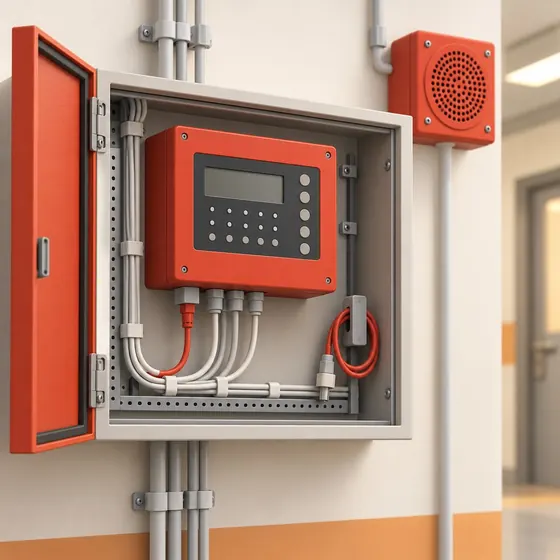

Оповещение, которое включилось само и не выключается сбросом питания, часто получает команду по интерфейсной линии от прибора: в конфигурации кто-то привязал запуск не туда. Признак характерный: отключаешь линию связи — оповещение прекращается.

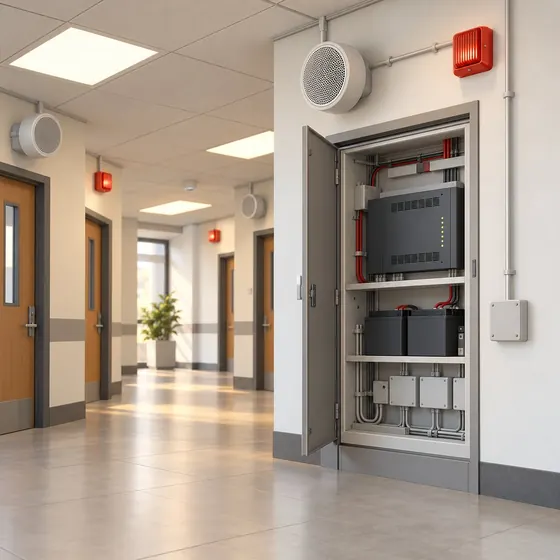

Слышно ли во всех помещениях и разборчива ли речь; сработали ли световые указатели; правильная ли зона включилась; вернулась ли система в исходное состояние после сброса; контролируются ли линии — то есть даёт ли прибор неисправность при снятом оконечнике и при снятом одном оповещателе, и отображается ли она на приборе не позже чем через 100 секунд (п. 5.4.4). И отдельно: что происходит при пропадании сети.
