AVC-105 / AVC-109 — вызывные аудиопанели на одного абонента

Антивандальная аудиопанель для накладной установки, корпус из алюминиевого сплава с порошковой окраской. Питание берётся от аудиотрубки домофона, отдельный блок питания не нужен.

Вызывная аудиопанель Activision AVC-105/AVC-109

Модели семейства

AVC-105Панель с козырьком в комплекте, корпус 122×40×24 мм.

Питание	12 В от аудиотрубки, дополнительный источник не требуется
Рабочая температура	от -30°C до +50°C
Степень защиты	IP-54
Размер	122×40×24 мм
Комплектация	козырёк
Цвет корпуса	серебряный антик, медный антик, чёрный

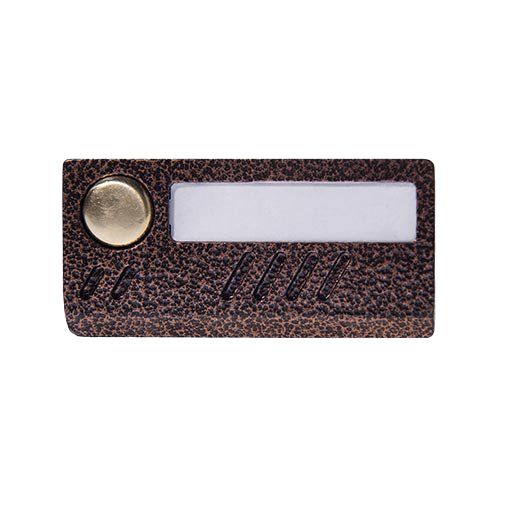

AVC-109Компактная версия без козырька, корпус 75×35×17 мм.

Питание	12 В от аудиотрубки, дополнительный источник не требуется
Рабочая температура	от -30°C до +50°C
Степень защиты	IP-54
Размер	75×35×17 мм
Цвет корпуса	серебряный антик, медный антик, чёрный

Как это работает и подключается

Звуковая плата обеспечивает связь между панелью и аудиотрубкой домофона; отдельного питания панель не требует — берёт его от трубки (12 В).
Кнопка вызова по конструкции устойчива к фронтальным ударам — актуально для антивандального применения.

Монтаж

Крепление накладное, на алюминиевый корпус с порошковой окраской.
AVC-105 комплектуется козырьком; для AVC-109 козырёк в комплект не входит.
Учитывать, что рабочий диапазон панелей от -30°C до +50°C и степень защиты IP-54.

Примеры

Один абонент — подъезд или частный дом

Панель рассчитана на одного абонента и питается от аудиотрубки домофона, отдельный блок питания под неё не закладывается.

Частые вопросы

Нужен ли для панели отдельный блок питания?

Нет: по документации панель питается от аудиотрубки домофона (12 В), дополнительный источник не требуется.

Какая гарантия у панели?

По инструкции — 3 года с момента продажи, но не более 5 лет от даты производства.

Нюансы и грабли

Отдельный источник питания не предусмотрен: панель питается от аудиотрубки, это нужно учитывать при расчёте нагрузки на линию.
У AVC-105 и AVC-109 разные габариты корпуса (122×40×24 мм и 75×35×17 мм соответственно) — уточнять модель до врезки/подготовки ниши.

Документация

Activision — страница изделия AVC-105 на сайте производителя
Activision — страница изделия AVC-109 на сайте производителя
Activision — Инструкция AVC-103-109 (PDF, извлечённый текст ограничен разделом гарантии)
