AVC-422 / AVC-424 / AVC-428 — многоабонентские видеопанели домофона
Аналоговые (AVC-422, AVC-424) и цифровые (AVC-424-D/AD, AVC-428-D/AD) многоабонентские видеопанели врезной конструкции для жилого сектора, с ИК-подсветкой и голосовой связью.
Модели семейства
AVC-422Аналоговая панель на 2 абонентов, параллельное подключение.
| Габариты | 90×125×24 мм |
| Подключение | аналоговое, параллельное к домофонам |

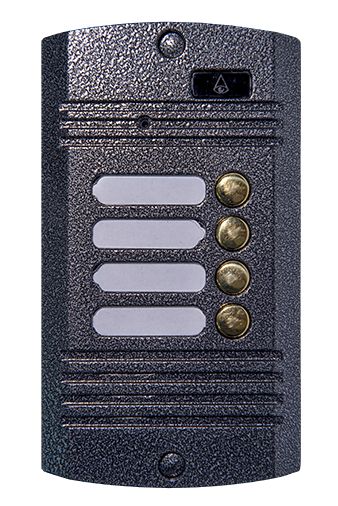

AVC-424Аналоговая панель на 4 абонентов, параллельное подключение.
| Габариты | 90×160×24 мм |
| Подключение | аналоговое, параллельное к домофонам |
AVC-424-D / AVC-424-ADЦифровые версии панели на 4 абонентов — подключаются через коммутирующее устройство AVC-400/401.
| Габариты | 90×160×24 мм |
| Подключение | цифровое, через коммутирующее устройство AVC-400 (без корпуса) или AVC-401 (в корпусе) |

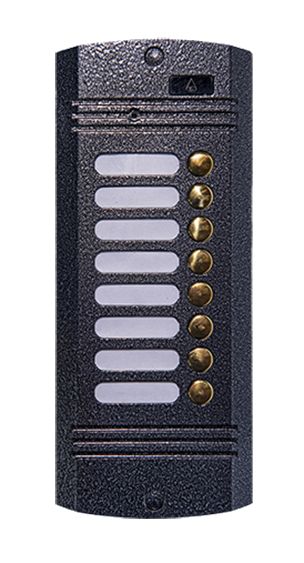

AVC-428-D / AVC-428-ADЦифровые версии панели на 8 абонентов — подключаются через коммутирующее устройство AVC-400/401.
| Габариты | 90×220×24 мм |
| Подключение | цифровое, через коммутирующее устройство AVC-400 (без корпуса) или AVC-401 (в корпусе) |
Как это работает и подключается
- Скрытая ИК-подсветка даёт приемлемое изображение на мониторе даже без наружного освещения на расстоянии до панели 0,6 м.
- Видеомодули различаются по типу (цветной PAL/NTSC или монохромный) и по разрешению: 420-600 ТВЛ (стандартное) или 700 ТВЛ и более (высокое).
Монтаж
- Панель рассчитана на 4-проводные (2-проводные) аналоговые мониторы с напряжением от монитора к панели 12 В ±1,5 В; нельзя использовать нестабилизированные источники питания или источники с напряжением выше 13,5 В.
- До монтажа на объекте нужно собрать макет (домофон, панель, кабельная линия) и проверить все функции: вызов, переговоры, видеосигнал, ИК-подсветку, реле замка.
- Скрутки проводов пропаиваются и изолируются термоусадочным кембриком — от влаги.
- Расстояние от пола до нижнего шурупа панели — 165 см (рекомендация РЭ).
- Длина кабельной линии: до 20 м — кабель ШСМ или аналогичный, до 70 м — кабель для видеонаблюдения КВК-В(П)-2, от 70 до 150 м — кабель РК75-4/+4×0,75.
- Для цифровых версий (424-D/AD, 428-D/AD) на последнем по расстоянию от панели коммутирующем устройстве нужно установить перемычку J1.
Примеры
Жилой сектор с риском вандализма
РЭ описывает панели как предназначенные, главным образом, для установки в жилом секторе, где высок риск кражи и вандализма.
Частые вопросы
В чём разница между AVC-424 и AVC-424-D?
AVC-424 — аналоговая версия с параллельным подключением абонентов; AVC-424-D/AD — цифровые версии, подключаемые через коммутирующее устройство AVC-400/401.
Какой угол обзора у встроенной камеры?
75° по горизонтали и 55° по вертикали, по техническим характеристикам РЭ.
Нюансы и грабли
- Реле замка — нормально разомкнутое, до 30 В/10 А; ток и напряжение питания панели от монитора — не более 200 мА.
- Питание внешней видеокамеры (видеомодуля) до 110 мА можно брать от домофона; при большем токе потребления или ИК-подсветке камеры нужен отдельный источник питания.
- Диапазон рабочих температур по РЭ — от -50°C до +50°C, относительная влажность до 100%, степень защиты IP54 (от пыли и брызг дождя).
- Максимальное расстояние разборчивости речи — 3 м при внешнем шуме 40 дБ и 0,5 м при шуме 70 дБ; учитывать при выборе места установки.
Документация
- Activision — Инструкция по монтажу и эксплуатации AVC-422/424/424-D/424-AD/428-D/428-AD (PDF)
