Activision · вызывные панели
AVP-451…458 — многоабонентские видеопанели накладной установки
Антивандальные цветные видеопанели PAL накладного монтажа, алюминиевый корпус с порошковой окраской. Размер растёт с числом абонентов (1-8); база или со считывателем Proxy или Touch Memory.
Модели семейства
AVP-451 (PAL) / Proxy / TMНа 1 абонента. Proxy — со встроенным считывателем proximity, TM — со встроенным считывателем Touch Memory.
| Матрица | 1/3" |
| Разрешение | 1000 ТВЛ |
| Рабочая температура | от -50°C до +50°C |
| Питание | 12 В |
| Угол обзора | 75° (гор.), 55° (верт.) |
| ИК-подсветка | 0,6-3,0 м (интеллектуальная) |
| Степень защиты | IP-55 |
| Размер | 110×70×20 мм |

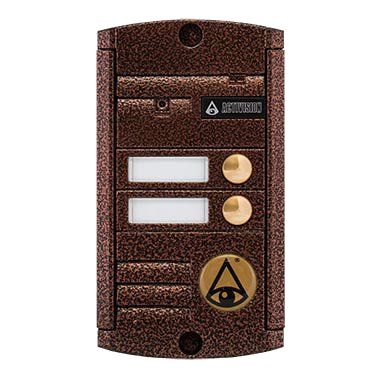

AVP-452 (PAL) / Proxy / TMНа 2 абонентов. Proxy — со встроенным считывателем proximity, TM — со встроенным считывателем Touch Memory.
| Матрица | 1/3" |
| Разрешение | 1000 ТВЛ |
| Рабочая температура | от -50°C до +50°C |
| Питание | 12 В |
| Угол обзора | 75° (гор.), 55° (верт.) |
| ИК-подсветка | 0,6-3,0 м (интеллектуальная) |
| Степень защиты | IP-55 |
| Размер | 125×70×20 мм |

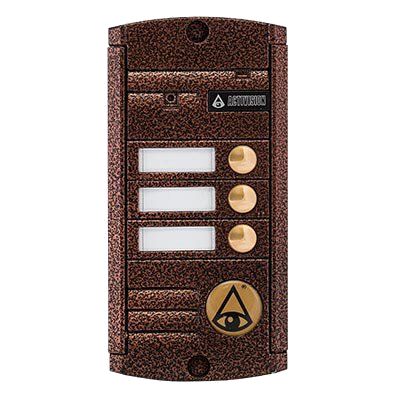

AVP-453 (PAL) / Proxy / TMНа 3 абонентов. Proxy — со встроенным считывателем proximity, TM — со встроенным считывателем Touch Memory.
| Матрица | 1/3" |
| Разрешение | 1000 ТВЛ |
| Рабочая температура | от -50°C до +50°C |
| Питание | 12 В |
| Угол обзора | 75° (гор.), 55° (верт.) |
| ИК-подсветка | 0,6-3,0 м (интеллектуальная) |
| Степень защиты | IP-55 |
| Размер | 140×70×20 мм |

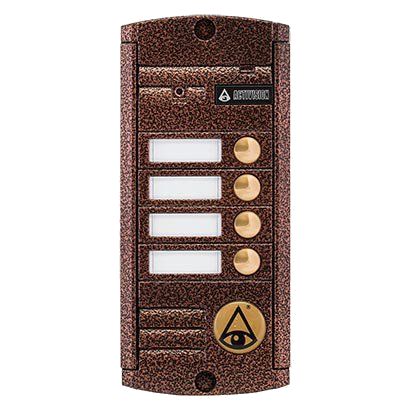

AVP-454 (PAL) / Proxy / TMНа 4 абонентов. Proxy — со встроенным считывателем proximity, TM — со встроенным считывателем Touch Memory.
| Матрица | 1/3" |
| Разрешение | 1000 ТВЛ |
| Рабочая температура | от -50°C до +50°C |
| Питание | 12 В |
| Угол обзора | 75° (гор.), 55° (верт.) |
| ИК-подсветка | 0,6-3,0 м (интеллектуальная) |
| Степень защиты | IP-55 |
| Размер | 155×70×20 мм |

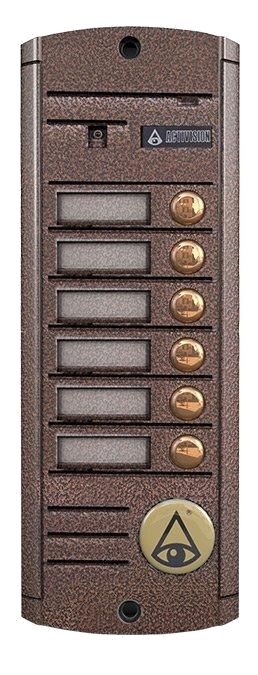

AVP-456 (PAL) / Proxy / TMНа 6 абонентов. Proxy — со встроенным считывателем proximity, TM — со встроенным считывателем Touch Memory.
| Матрица | 1/3" |
| Разрешение | 1000 ТВЛ |
| Рабочая температура | от -50°C до +50°C |
| Питание | 12 В |
| Угол обзора | 75° (гор.), 55° (верт.) |
| ИК-подсветка | 0,6-3,0 м (интеллектуальная) |
| Степень защиты | IP-55 |
| Размер | 185×70×20 мм |

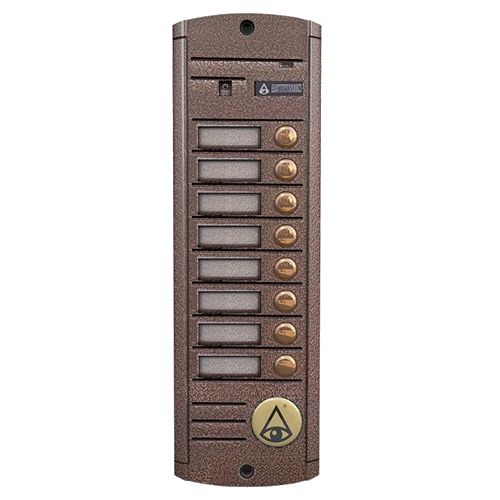

AVP-458 (PAL) / Proxy / TMНа 8 абонентов. Proxy — со встроенным считывателем proximity, TM — со встроенным считывателем Touch Memory. Разрешение у этого размера ниже остальных — 600 ТВЛ.
| Матрица | 1/3" |
| Разрешение | 600 ТВЛ |
| Рабочая температура | от -50°C до +50°C |
| Питание | 12 В |
| Угол обзора | 75° (гор.), 55° (верт.) |
| ИК-подсветка | 0,6-3,0 м (интеллектуальная) |
| Степень защиты | IP-55 |
| Размер | 215×70×20 мм |
Как это работает и подключается
- Все панели серии — антивандальные, цветные, для системы PAL, корпус из прочного алюминиевого сплава с ударопрочной порошковой краской, с дополнительной влагозащитой и антикоррозийностью.
- Интеллектуальная ИК-подсветка лица гостя регулируется в зависимости от дальности его расположения (0,6-3,0 м).
- Версии Proxy и TM отличаются встроенным считывателем: Proxy — proximity, TM — Touch Memory.
Монтаж
- Все размеры — для накладной установки.
- Цветовая гамма корпуса — серебряный антик и медный антик.
- Для накладной установки у части размеров (452-458) на сайте производителя отдельно продаются уголки (алюминиевый сплав, под соответствующий размер панели) — уточнять совместимость по модели панели.
Примеры
Разное число абонентов — разный корпус
Размер корпуса увеличивается с числом абонентов: 110×70×20 мм на 1 абонента и до 215×70×20 мм на 8 абонентов, конструкция и материал у всех размеров общие.
Частые вопросы
Чем отличаются версии Proxy и TM?
Встроенным считывателем: Proxy — proximity-считыватель, TM — считыватель Touch Memory. У панели без суффикса считывателя нет.
Все размеры серии одинаковые по разрешению камеры?
Нет: у AVP-458 разрешение 600 ТВЛ, у остальных размеров (451-456) — 1000 ТВЛ.
Нюансы и грабли
- AVP-458 — исключение по разрешению камеры: 600 ТВЛ против 1000 ТВЛ у остальных размеров серии; при подборе не путать с AVP-451…456.
- Инструкция AVP-450 (PDF) почти не распознана при извлечении текста — все числа карточки взяты со страниц изделия сайта производителя, а не из самой инструкции.
- AVP-455 и AVP-457 в этой серии на сайте производителя упоминаются только как модель совместимости для аксессуара (уголка) — собственной страницы изделия с характеристиками для них в собранных материалах нет, в карточку не включены.
Документация
- Activision — Инструкция AVP-450 (PDF, извлечённый текст практически пуст)
- Activision — страницы изделий AVP-451…458 (PAL, Proxy, TM) на сайте производителя и аналогичные в этой папке.
