VISTA-20P — охранная панель на 8 проводных зон с расширением до 48

Панель с двумя независимыми разделами и общим разделом. Восемь проводных зон на плате, расширение проводными и беспроводными модулями до 48 зон; связь по IP и LTE.

Модели семейства

VISTA-20PБазовое исполнение панели.

Зоны на плате	8 проводных (15 при удвоении зон)
Расширение	до 48 зон всего: 40 проводных и 40 беспроводных зон расширения
Разделы	2 независимых плюс общий
Коды пользователей	48, назначаются в любой из разделов
Журнал событий	100 событий со временем и датой
Выходы	2 маломощных на плате; до 16 выходных устройств (реле)
Вспомогательное питание	12 В DC, максимум 600 мА
Трансформатор	16,5 В AC / 25 ВА
Выход тревоги	12 В DC, максимум 2,0 А

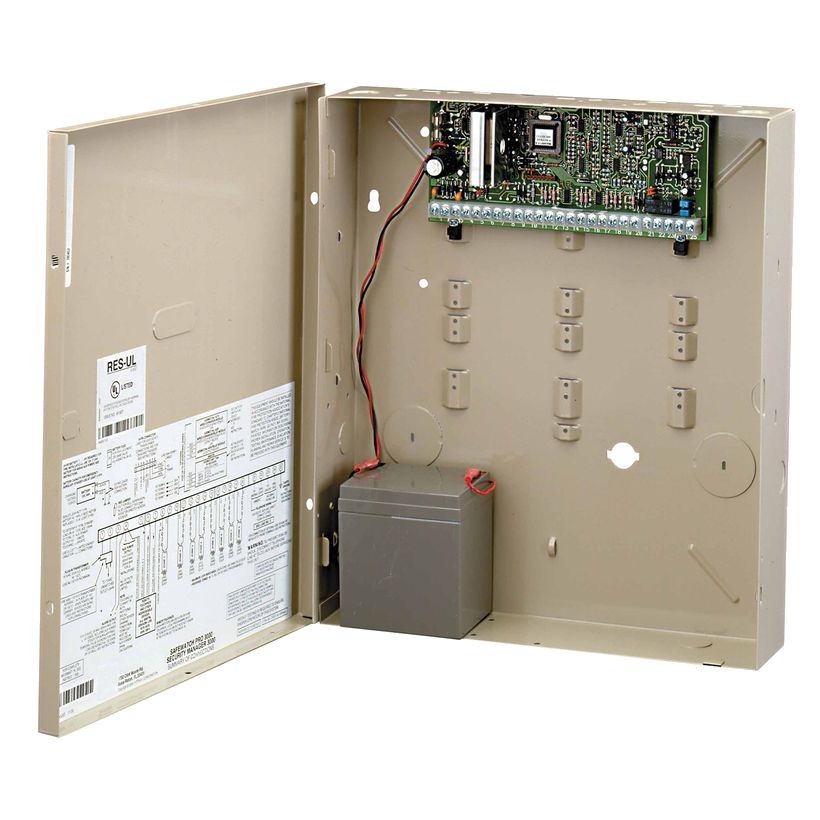

VISTA-20PSIAПанель для установок по SIA.

VISTA-20PCNПанель для Канады.

Как это работает и подключается

Проводные зоны настраиваются на время отклика 10 мс, 350 мс или 750 мс и назначаются на любой раздел; доступно 20 выбираемых типов зон и четыре настраиваемых.
Расширение зон: модуль 4219 (8 зон), 4229 (8 зон и 2 реле), реле 4204 (до 4 реле). Поддерживается до четырёх релейных плат, всего до 16 реле.
Поддерживаются четырёхпроводные и до 16 двухпроводных дымовых извещателей.
Клавиатуры: с фиксированным дисплеем (6150), с настраиваемым буквенным (6160), сенсорные 7 дюймов (6290W, TUXEDOW); панель поддерживает четыре графические сенсорные клавиатуры.

Монтаж

Ток вспомогательного питания не более 600 мА; при нагрузке 400 мА и аккумуляторе на четыре ампер-часа резерв около 7 часов.
Для UL-установок суммарный ток вспомогательного питания и выхода тревоги не должен превышать 700 мА.
Ток модулей и клавиатур входит в бюджет питания панели: у приёмника 5881 указано 60 мА, у 5883H 80 мА, у 4219 16 мА, у 4229 36 мА.

Примеры

Квартира или дом

Восемь проводных зон плюс беспроводные датчики через приёмники 5881 или 5883H; два раздела позволяют охранять, например, дом и гараж отдельно.

Несколько каналов связи

Отправка тревог по IP и LTE; в списке совместимых устройств перечислены коммуникаторы LTEM, LTE-I и 7847i.

Частые вопросы

Сколько зон можно получить?

Восемь проводных на плате (15 с удвоением), в сумме до 48 с проводными и беспроводными модулями расширения.

Сколько разделов?

Два независимых плюс общий; общая постановка с любой клавиатуры.

Нюансы и грабли

Суммируйте потребление всех подключённых модулей и клавиатур и сравнивайте с лимитом 600 мА вспомогательного питания.
Число зон приёмников 5881ENH и 5883H (до 40) в документе помечено как зависящее от панели.
Время, дата и журнал событий на клавиатуре доступны только с буквенной клавиатурой настраиваемого типа.

Документация

Ademco/Resideo — VISTA-20P Data Sheet (digitalassets.resideo.com)
