Релейные модули РМ-R3 — как управлять нагрузкой из адресной системы «Рубеж»

РМ — «выключатель с адресом»: прибор по одной линии видит модуль как устройство и по тревоге замыкает или размыкает свою цепь — сирену, клапан, вентиляцию, лифт.

Модели семейства

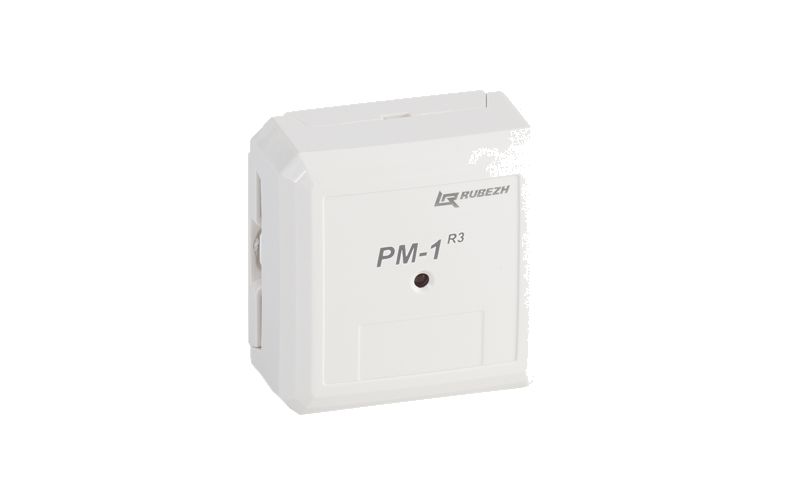

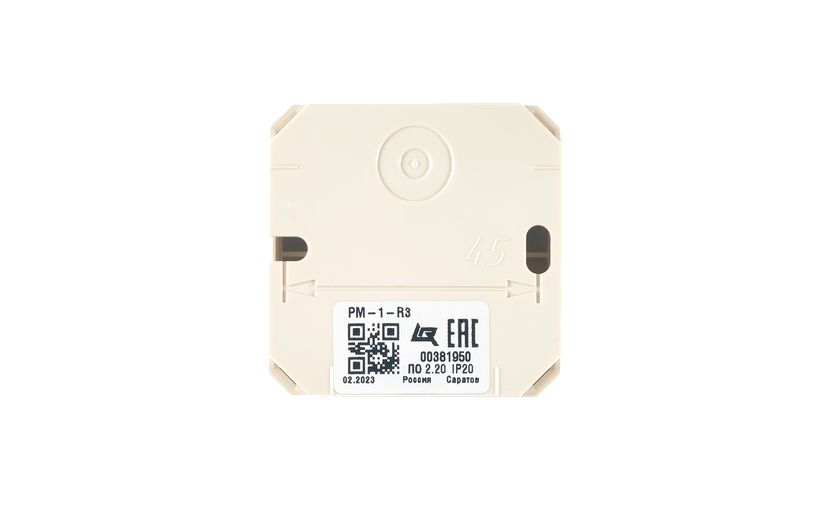

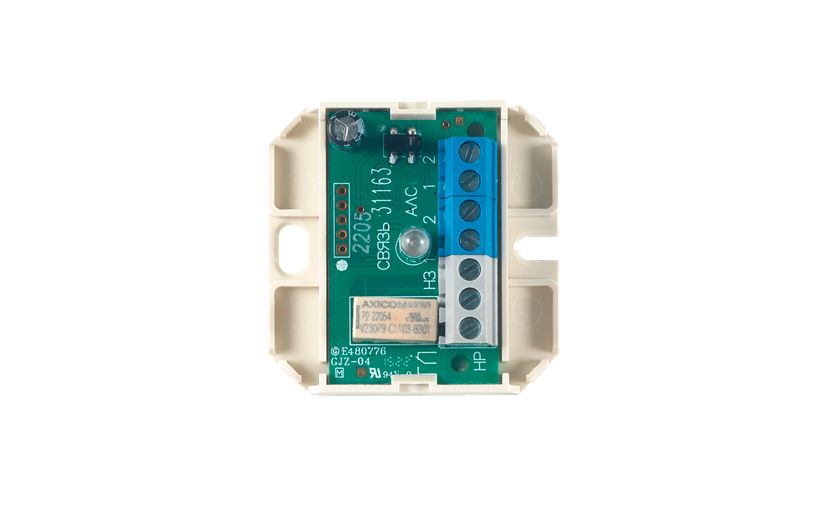

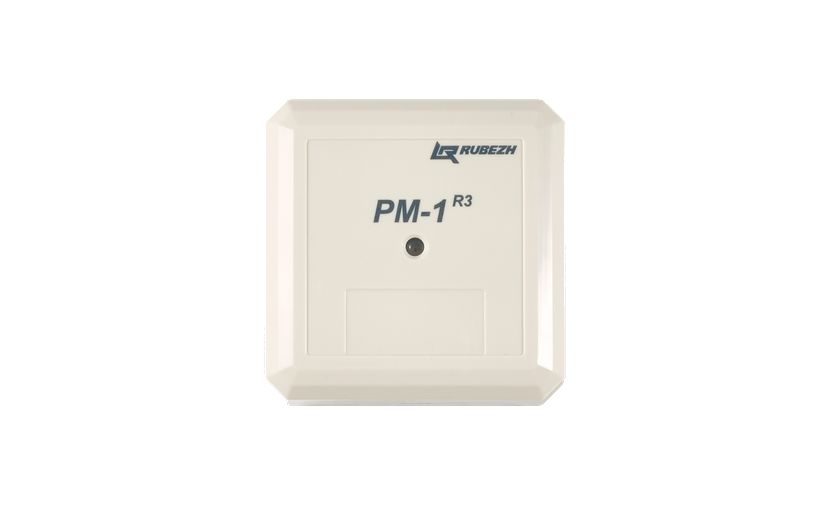

РМ-1-R3одно реле, один адрес

Адресов в системе	один
Выходы	1 переключающийся контакт реле
Коммутация	до 2 А при 24 В постоянного тока; до 0,25 А при ~230 В, 50 Гц
Ток от АЛС (дежурный)	не более 0,46 мА

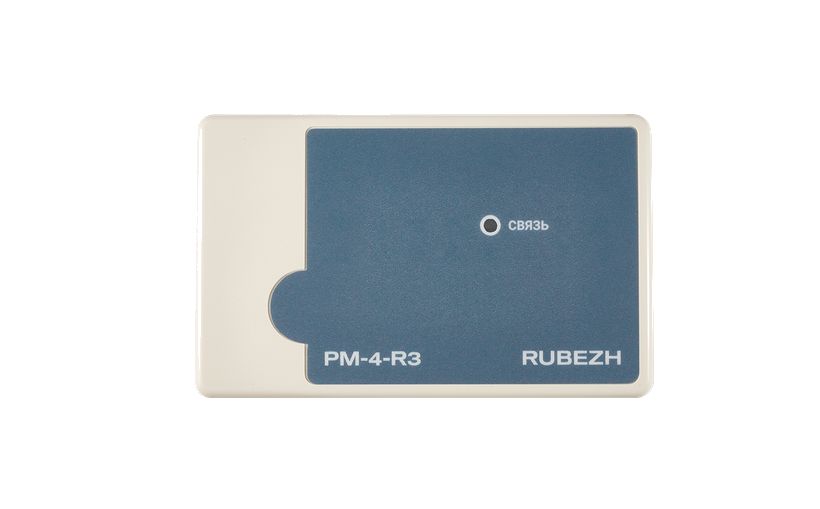

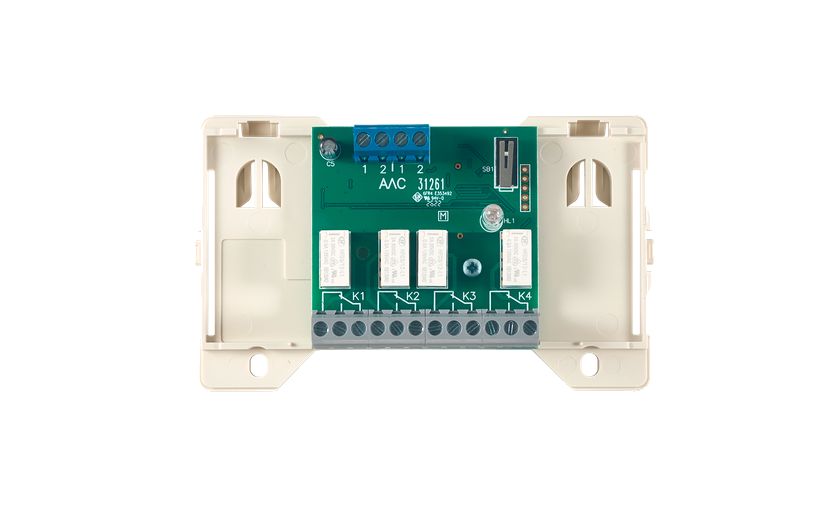

РМ-4-R3четыре реле, четыре адреса

Адресов в системе	четыре
Выходы	4 переключающихся контакта реле
Коммутация	до 2 А при 24 В постоянного тока; до 0,25 А при ~230 В, 50 Гц
Ток от АЛС (дежурный)	не более 0,78 мА

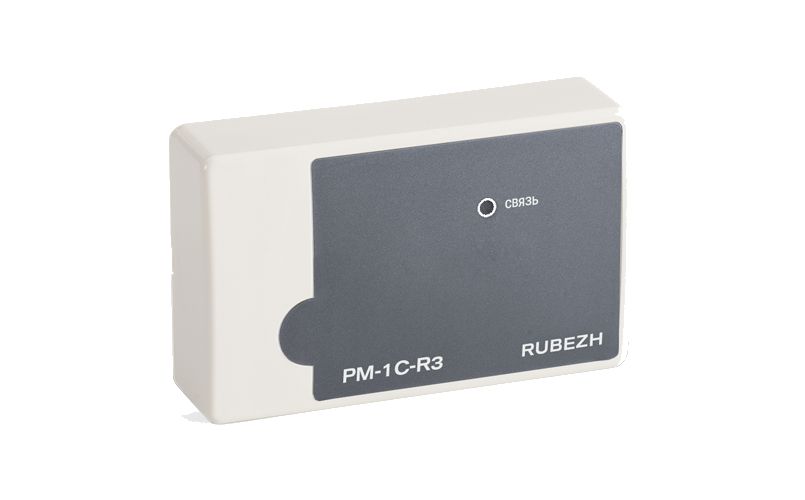

РМ-1С-R3силовое реле до 5 А

Адресов в системе	один
Выходы	силовое реле
Коммутация	до 5 А при 24 В постоянного тока и при ~230 В
Ток от АЛС (дежурный)	не более 0,87 мА

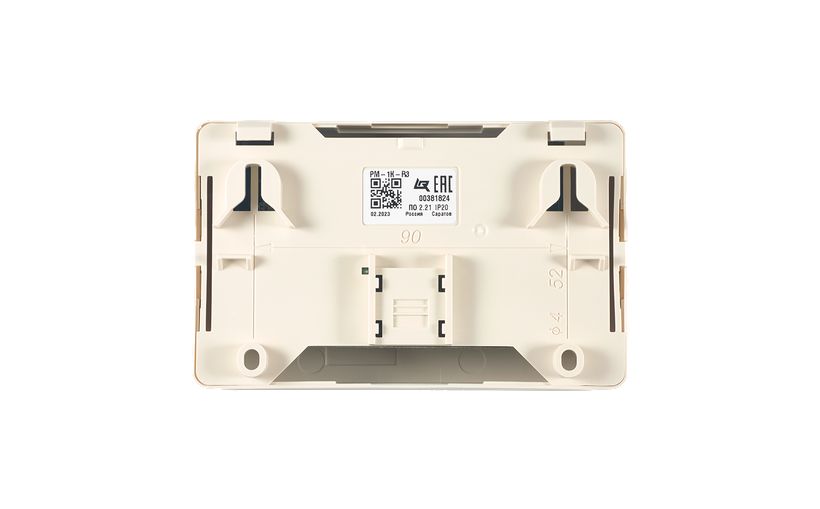

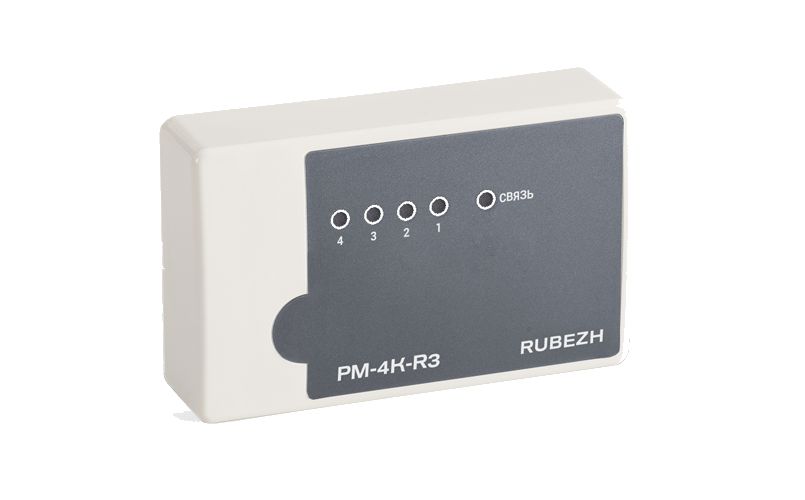

РМ-1К-R3 / РМ-4К-R3электронный ключ с контролем обрыва и КЗ цепей нагрузки

Адресов в системе	1К — один, 4К — четыре
Выходы	электронный ключ (1К — 1, 4К — 4)
Контроль	обрыв/КЗ по каждому выходу; падение напряжения на ключах не более 1 В

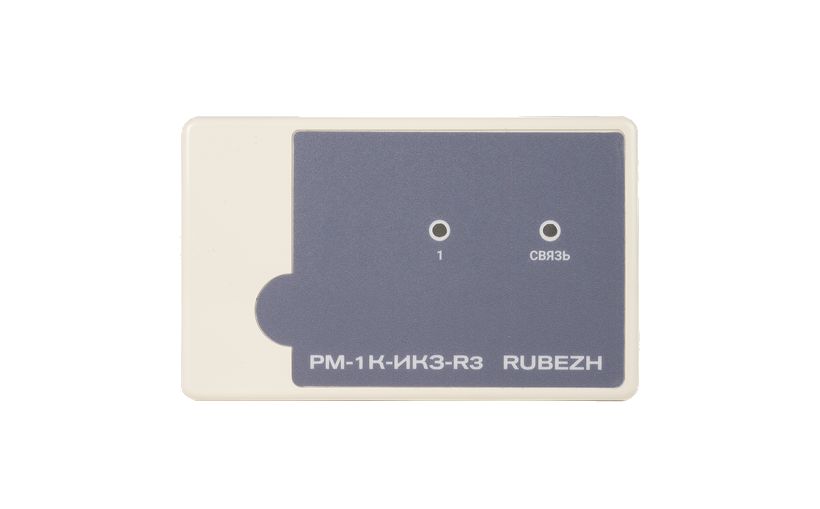

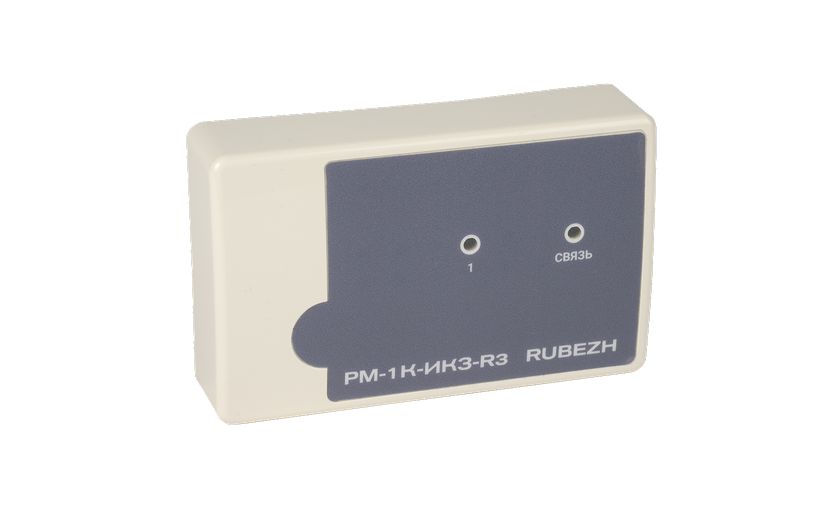

РМ-1К-ИКЗ-R3 / РМ-4К-ИКЗ-R3то же + встроенный изолятор КЗ в линиях питания

Адресов в системе	1К-ИКЗ — один, 4К-ИКЗ — четыре
Питание ключей	12 В (10,2–14,0) или 24 В (20,0–28,0), два независимых ввода на каждый ключ
Контроль нагрузки	изменение более 15 мА от эталона (15–210 мА); при токе меньше 15 мА — «Обрыв»
Изолятор	размыкает линию при КЗ и восстанавливает после устранения

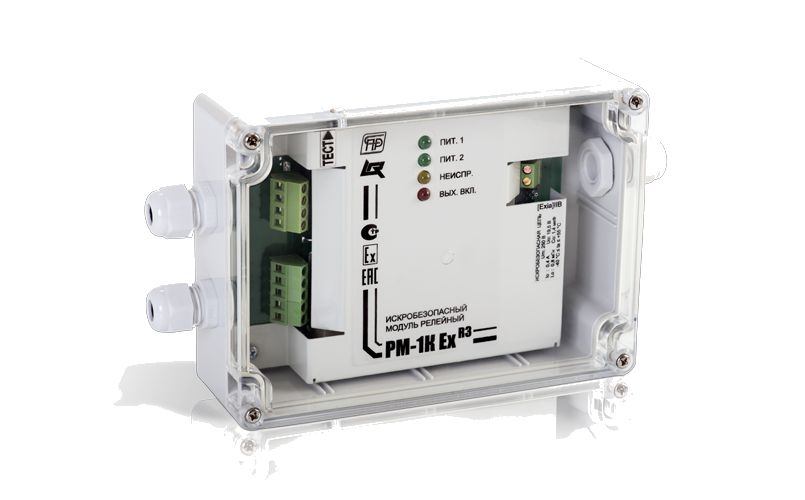

РМ-1К Ex-R3искробезопасный вход/выход для взрывоопасных зон

Маркировка взрывозащиты	[Ex iа Ga] IIB, [Ex iа Ma] I
Питание	12 или 24 В от двух независимых резервированных источников
Применение	сам модуль устанавливается ВНЕ взрывоопасной зоны (категорически запрещено монтировать модуль во взрывоопасных помещениях и зонах); в зону идёт только искробезопасная пусковая цепь через спец. коробки «КСРВ-i»

Как это работает и подключается

РМ-1/РМ-4/РМ-1С (обычное реле): и обмен, и питание модуля идут по одной адресной линии связи (АЛС), без учёта полярности при подключении.
РМ-1К/РМ-4К, РМ-1К-ИКЗ/РМ-4К-ИКЗ и РМ-1К Ex (электронный ключ): информационный обмен с прибором — тоже по АЛС, но сам электронный ключ питается ОТДЕЛЬНО, от двух независимых резервированных внешних источников 12 или 24 В (напр. ИВЭПР 12/24); без этого питания ключ не коммутирует нагрузку, даже если связь по АЛС есть.
Каждый канал занимает адрес: РМ-1 — один, РМ-4 — четыре. Прибор сам записывает в модуль настройки, включая начальное состояние выхода: «Включено»/«Выключено».
Адрес присваивается программатором ПКУ-1-R3 или самим прибором по АЛС1/АЛС2/АЛСТ; адреса хранятся в энергонезависимой памяти модуля.
Функционально это дистанционно управляемые переключатели: реле (сухой контакт) либо электронный ключ (в К/ИКЗ-версиях — с контролем линии на обрыв и КЗ).

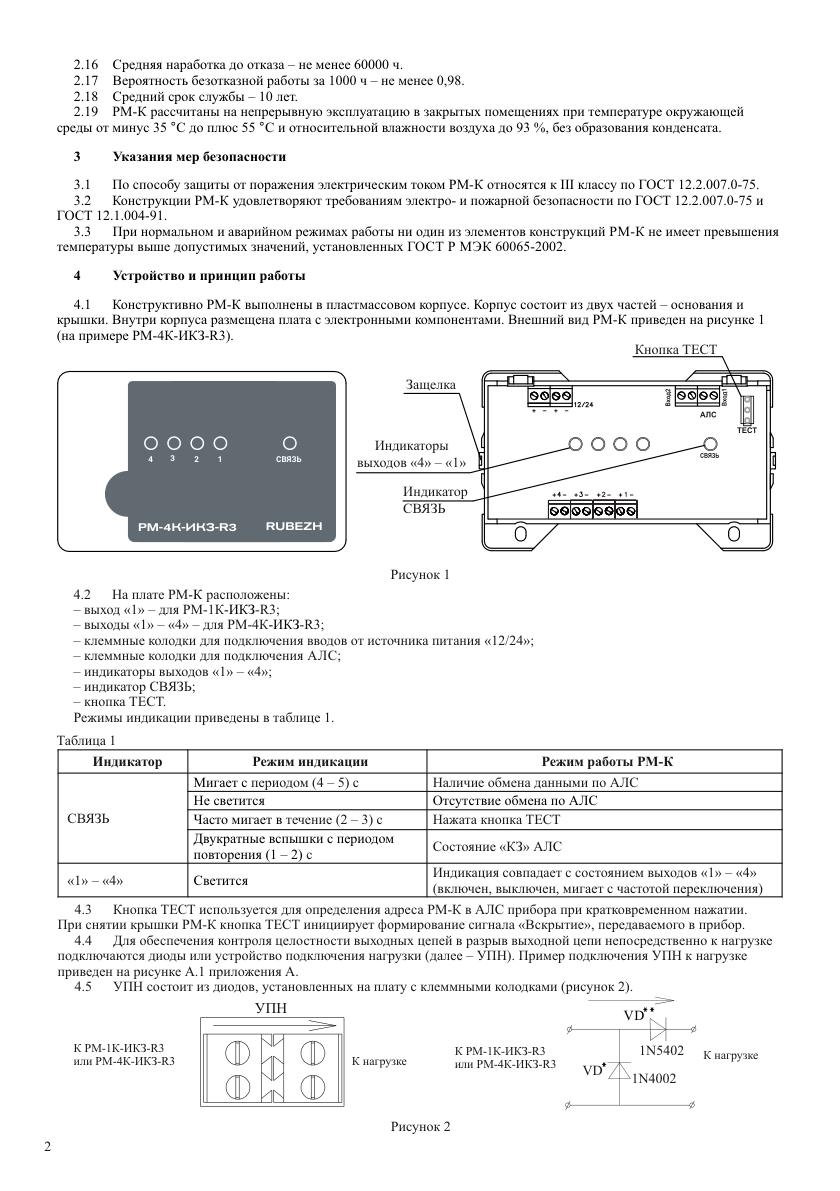

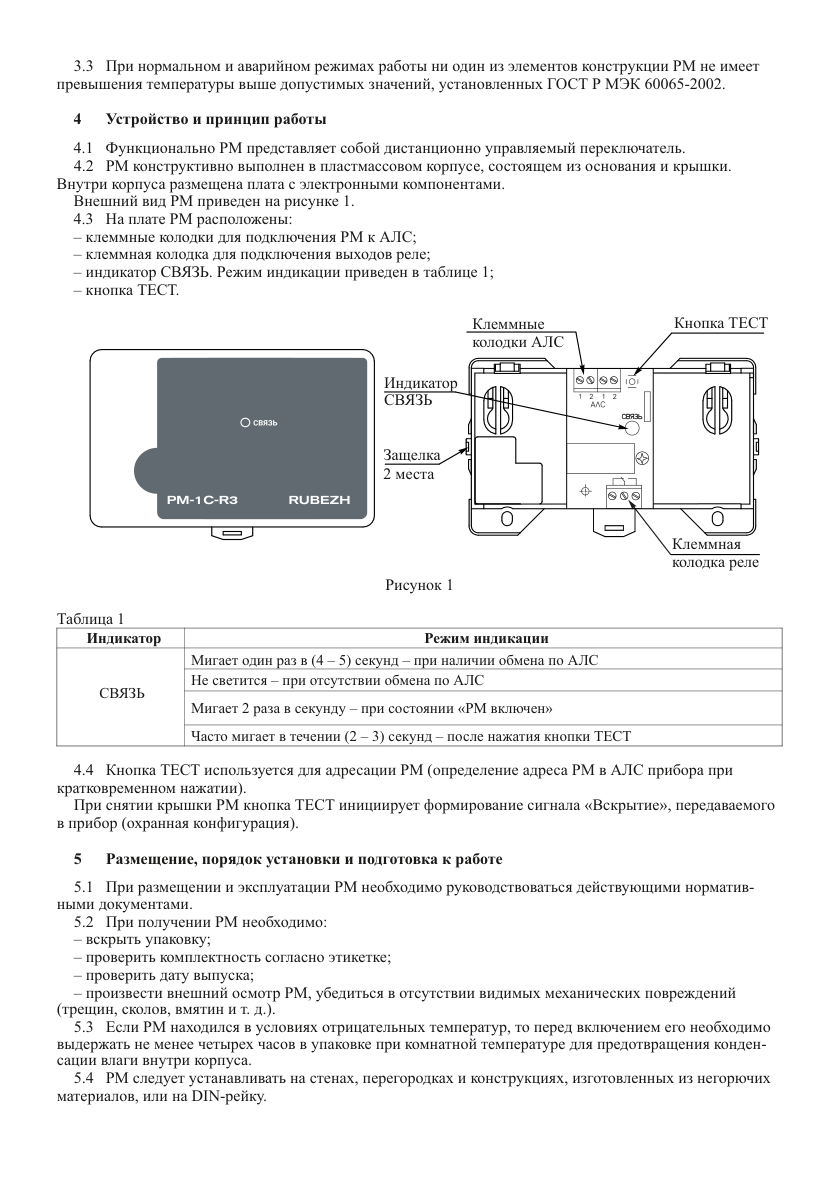

Индикатор СВЯЗЬ: редкое мигание (раз в 4–5 с) — обмен по линии есть; не горит — обмена нет; быстрое — модуль включён. Кнопка ТЕСТ после нажатия часто мигает 2–3 с — по ней же ищешь адрес модуля в линии.

Монтаж

Устанавливать, снимать и ремонтировать модуль — только при отключённом питании: у РМ-1/4/1С, РМ-К (1К/4К) и РМ-1К-ИКЗ/4К-ИКЗ это прямое требование РЭ («ВНИМАНИЕ!»); у Ex-версии формулировка мягче («монтаж производить при выключенном питании модуля и подключаемых устройств»), но смысл тот же. Отдельно РЭ на РМ-1/РМ-1С советует при подключении к АЛС и АЛСТ ещё и временно снять питание с самого прибора — от случайных неисправностей на линии при монтаже.

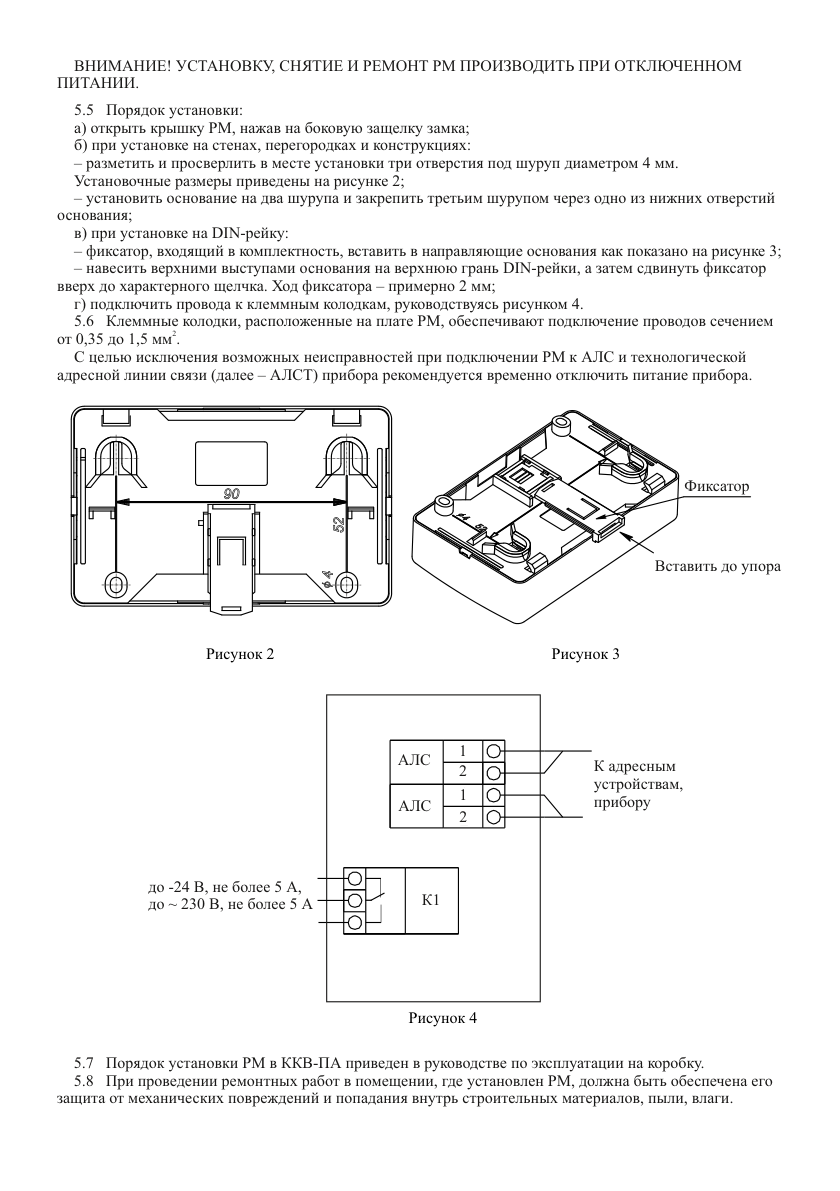

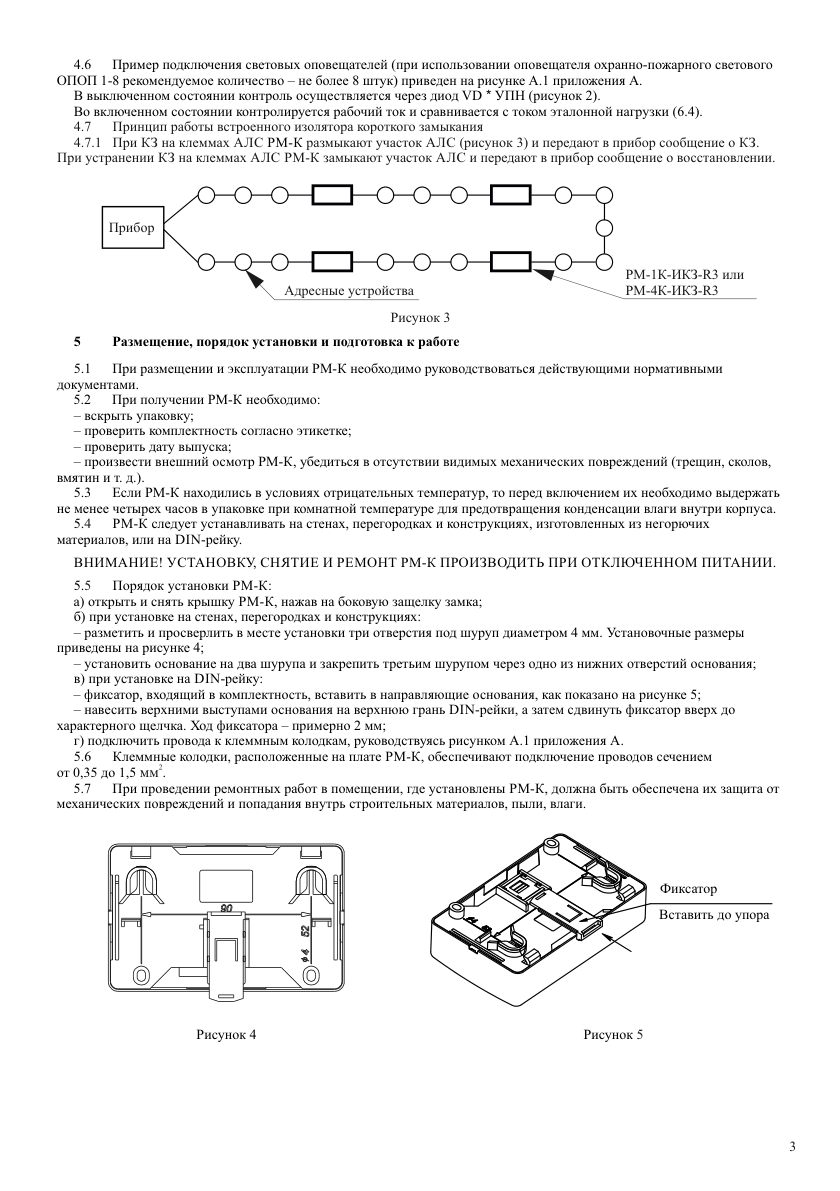

Крепление на стену/перегородку из негорючих материалов: снять крышку (нажав замок сбоку). У РМ-1-R3 — 2 отверстия под шуруп Ø4 мм (точные размеры — по рис. 2 РЭ, в тексте не даны). У РМ-1С/РМ-4 и К/ИКЗ-версий — 2 верхних отверстия + 1 нижнее (через отверстие в основании, по месту); у РМ-1К Ex — четыре отверстия. Провод к клеммам — сечение 0,35…1,5 мм² (у Ex — 0,2…2,5 мм², заземление отдельно 0,5…2,5 мм²).

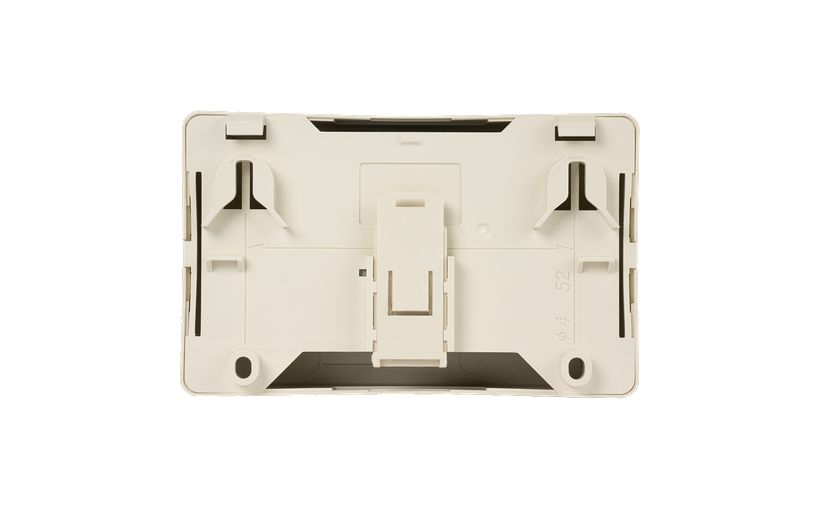

DIN-рейка — у РМ-1С, РМ-4, РМ-1К-R3/РМ-4К-R3 и РМ-1К-ИКЗ/РМ-4К-ИКЗ: навесить основание верхними выступами на грань рейки, сдвинуть фиксатор до щелчка (ход ≈2 мм). У РМ-1-R3 (52×52×24 мм) DIN-варианта в РЭ нет — только настенный монтаж или коробка ККВ14; у РМ-1К Ex — только настенный монтаж (в зону сам модуль не идёт, см. ниже).
Взрывозащищённые коммутационные коробки НПК «Эталон»: РМ-1-R3 — в ККВ14; РМ-1С-R3 и РМ-4-R3 — в ККВ-ПА (порядок установки — по РЭ на саму коробку). РМ-1К Ex — не в коробку: сам модуль ставится вне взрывоопасной зоны, на вертикальной поверхности из негорючих материалов; в зону заводится только искробезопасная пусковая цепь через спец. коробки «КСРВ-i» (СПР.687227.001 ТУ). Заземление модуля — отдельным проводом сечением 0,5–2,5 мм²; клеммы АЛС/питания — 0,2–2,5 мм² на контакт.
После хранения на морозе выдержать не менее 4 ч в упаковке при комнатной температуре — против конденсата на плате.

Примеры

Отключить вентиляцию при пожаре

РМ-1-R3 или РМ-4-R3: модуль остаётся под питанием от АЛС непрерывно, а прибор по этой же линии командует переключением контакта реле («Включено»/«Выключено», задаётся в FireSec) — цепь вентиляции размыкается по команде, а не из-за пропажи питания модуля.

Соло-сигнализация в торговом зале

РМ-1С-R3: силовое реле до 5 А держит сирену или оповещатель напрямую — без промежуточных контакторов.

Несколько цепей одним модулем

РМ-4-R3: четыре реле, каждое со своим адресом — в FireSec на каждое своя логика, а на стене один монтажный пост.

Клавишный релейный вывод, который виден по линии

РМ-1К-R3 / РМ-4К-R3: электронный ключ контролирует обрыв и КЗ линии. При обрыве модуль сам шлёт неисправность в прибор.

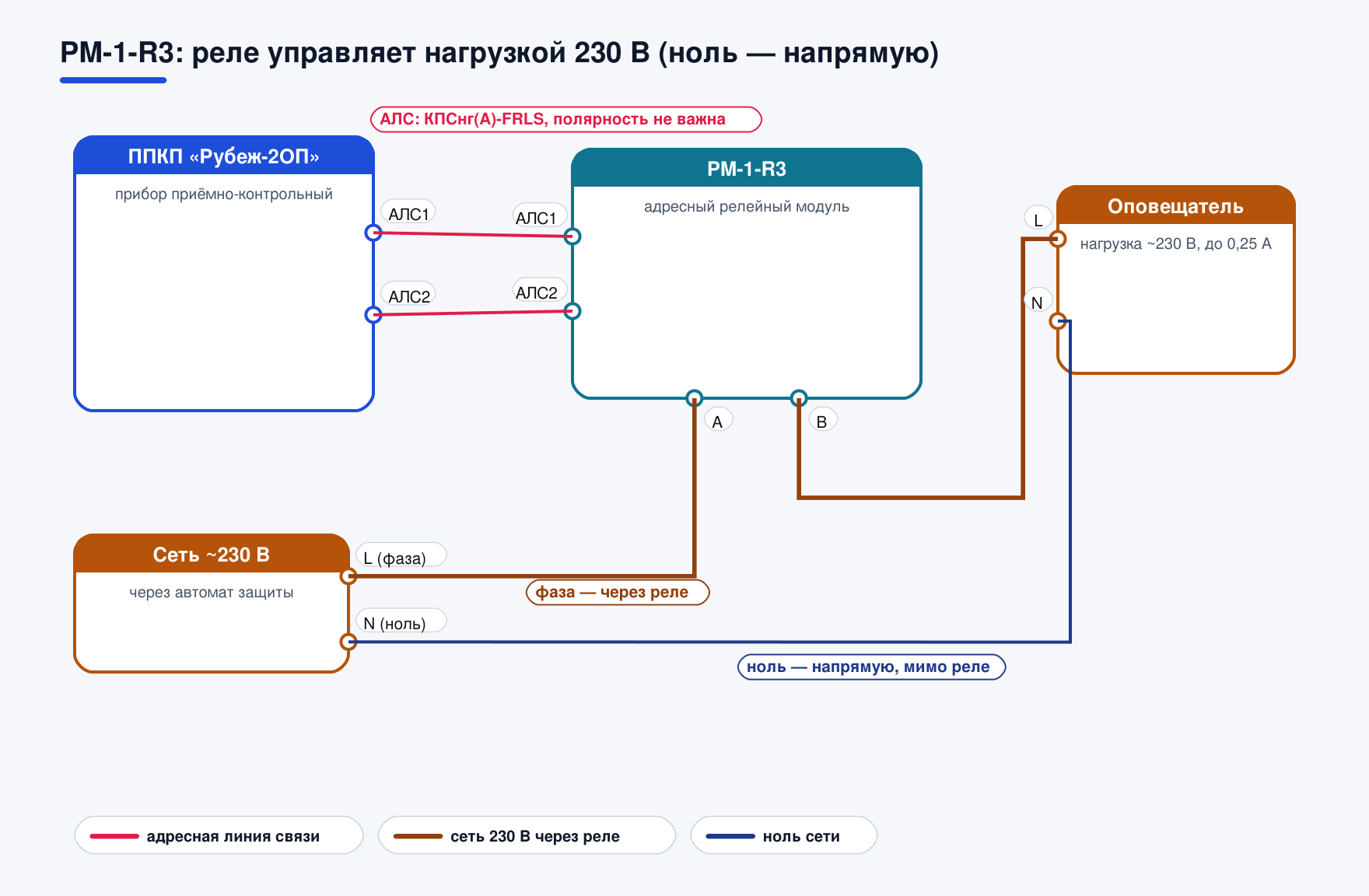

Схема подключения — просто

Нюансы и грабли

У ИКЗ-версий питание ключей — на оба ввода одинаковым напряжением (12 или 24 В); пропадает ввод — модуль шлёт прибору неисправность.
Ключи-ИКЗ дают «Обрыв» при токе нагрузки меньше 15 мА: маломощную нагрузку не увидят; эталон настраивается 15–210 мА.
Реле коммутируют 2 А при 24 В; для силовой нагрузки — промежуточное реле или контактор.
У РМ-1/4/1С (реле) модуль полностью питается от АЛС и работает как «сухой контакт»: питание нагрузки — внешнее, через реле идёт только разрыв/замыкание цепи. У К/ИКЗ/Ex-версий это НЕ так: сам электронный ключ требует своего внешнего питания 12/24 В по двум резервированным вводам — спутать эти две схемы и не завести питание на К-модуль значит оставить его без коммутации даже при исправной связи по АЛС.
Начальное состояние выхода задаётся в FireSec: при «Включено» реле замкнуто уже в дежуре — проверь логику вентиляции/клапанов.
РМ-1К Ex — не взрывозащищённый корпус для установки В зоне, а искробезопасный барьер: сам модуль категорически запрещено ставить во взрывоопасных помещениях и зонах, его место — снаружи, на обычной стене. В зону заводится только пусковая цепь через спец. коробки «КСРВ-i», и посторонние цепи к этой искробезопасной цепи подключать запрещено.

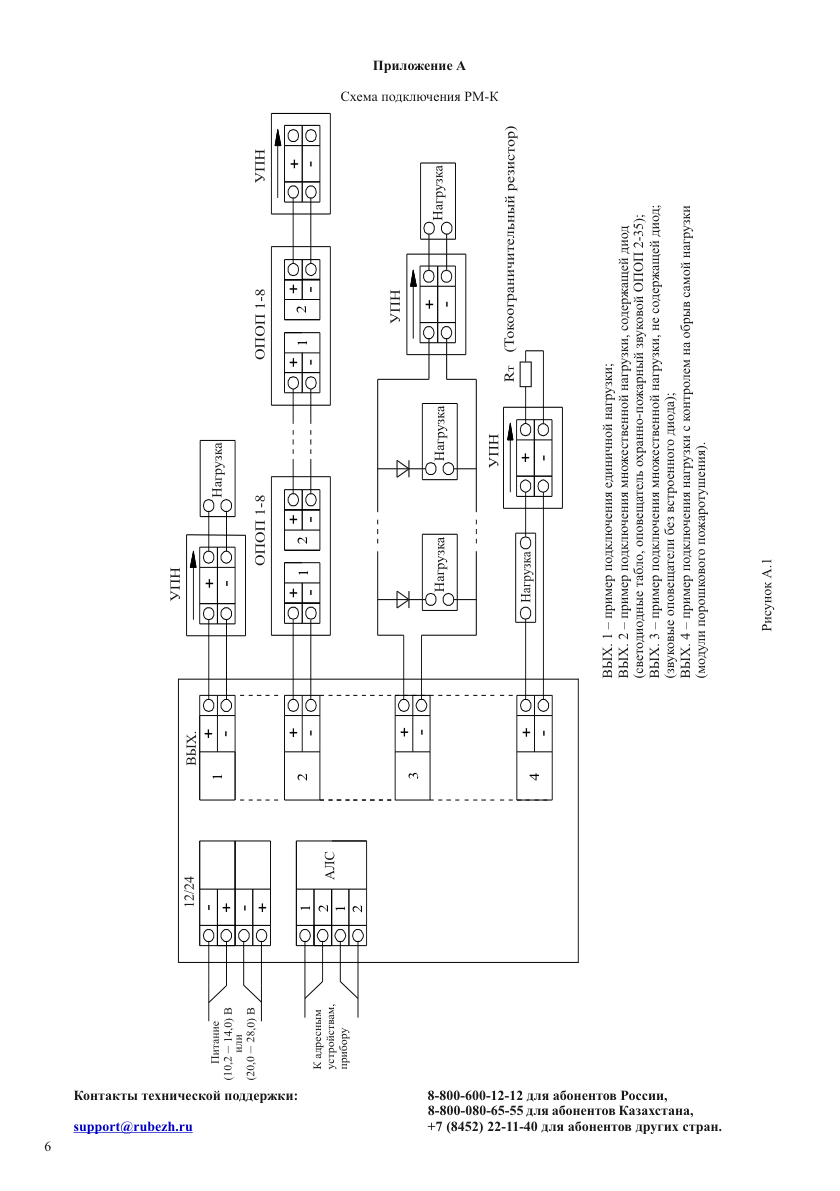

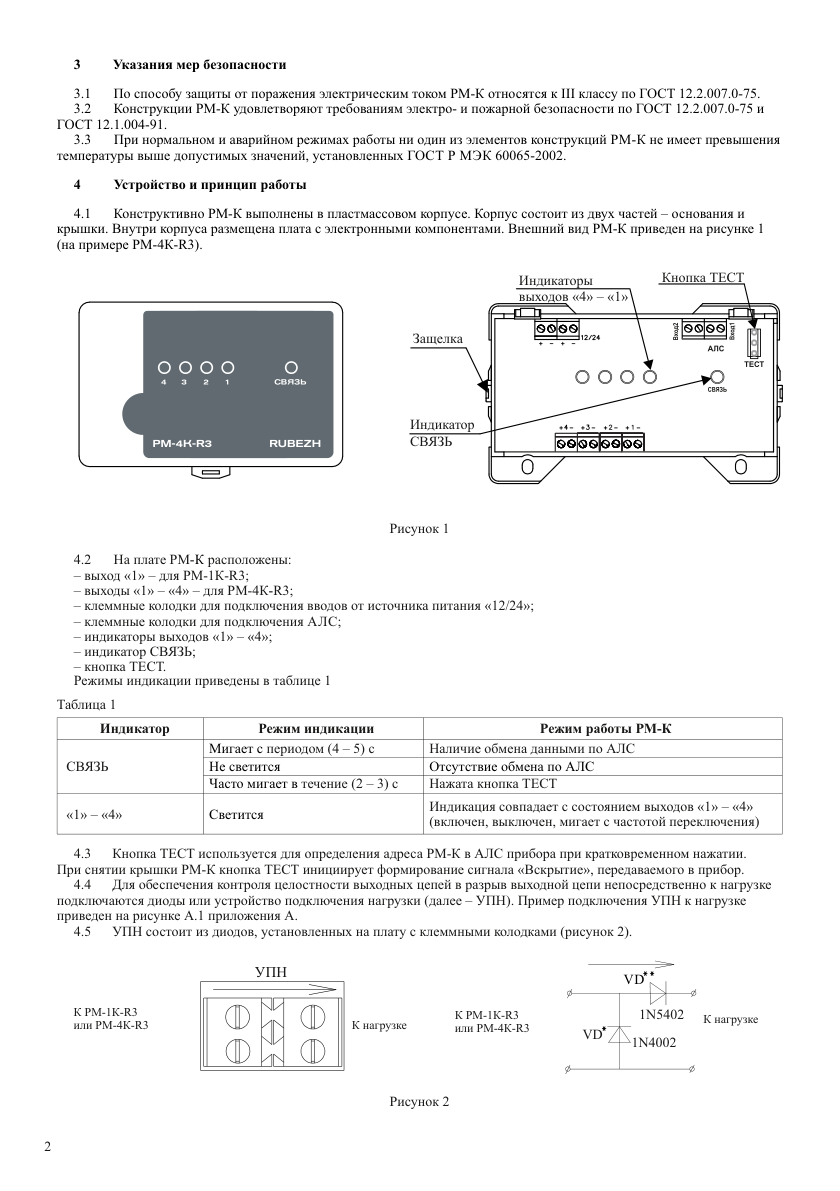

Схемы из руководства

Документация

РМ-1/РМ-4/РМ-1С/РМ-1К/РМ-4К/РМ-1К-ИКЗ/РМ-1К Ex-R3 — РЭ ООО «Рубеж» (редакции 3–7, ПАСН.423149.*)
