Антенны АН-868, АН3-868 и АК-868 — антенны диапазона 868 МГц
Антенны диапазона 868 МГц: директорные АН-868 (11,3 dBi) и АН3-868 (6,5 dBi) с разъёмом TNC и всенаправленная коллинеарная АК-868 (7 dBi) с разъёмом N.
Модели семейства
АН-868Семиэлементная директорная антенна для телекоммуникационных систем на 868 МГц.
| Рабочая частота | 868 МГц |
| Тип антенны | директорная, 7 элементов |
| Поляризация | линейная |
| Коэффициент усиления | 11,3 dBi |
| КСВ | не более 1,3 |
| Допустимая мощность | 100 Вт |
| Габариты | 550 х 220 х 60 мм |
| Разъём | TNC, фидер 50 Ом |

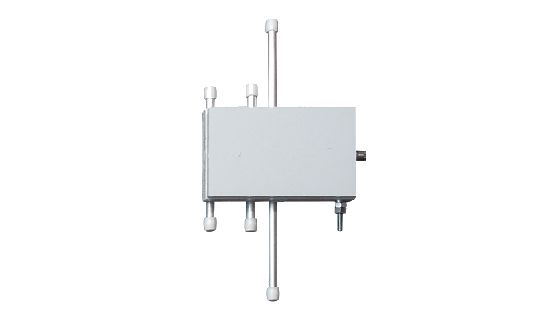

АН3-868Трёхэлементная директорная антенна на 868 МГц; крепится на стене или в оконном проёме стеновым кронштейном.
| Рабочая частота | 868 МГц |
| Тип антенны | директорная, 3 элемента |
| Поляризация | линейная |
| Коэффициент усиления | 6,5 dBi |
| КСВ | не более 1,3 |
| Допустимая мощность | 100 Вт |
| Габариты | 215 х 145 х 30 мм |
| Разъём | TNC, фидер 50 Ом |

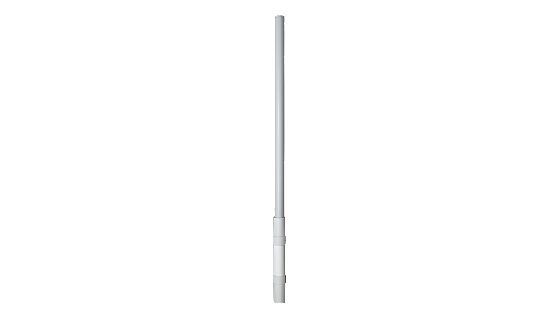

АК-868Коллинеарная решётка из трёх симметричных вибраторов, ненаправленная в азимутальной плоскости; максимум излучения вдоль горизонта. Для систем связи, радиотелефонии и телекоммуникаций.
| Диапазон частот | 860-875 МГц |
| Поляризация | вертикальная |
| Число элементов | 3 |
| Коэффициент усиления | 7 dBi |
| КСВ | не более 1,5 |
| Сектор излучения по уровню -3 dB в вертикальной плоскости | 25° |
| Входное сопротивление | 50 Ом |
| Разъём | N |
| Длина | 720 мм |
Как это работает и подключается
- Направленные АН-868 и АН3-868 работают в режиме короткого замыкания по постоянному току и подавляют до 40 дБ индустриальные и грозовые помехи на частотах ниже 1 МГц, сохраняют работоспособность вблизи кирпичных и железобетонных стен.
- АК-868: симметрирующе-согласующее устройство тоже работает в режиме короткого замыкания по постоянному току и ослабляет сигналы ниже 1 МГц более чем на 40 дБ.
Монтаж
- Лучше всего ставить на крыше, чтобы вокруг было максимум свободного места и по направлению на передатчики не было серьёзных препятствий. В городской застройке радиоволны ослабляются при прохождении через здания и отражаются от них; в кирпичной застройке главную роль играют проходящие сигналы, в железобетонной — отражённые. Пробуйте несколько мест и проверяйте связь многократной передачей в разное время суток.
- На стену снаружи — не ближе 0,5 м до стены; вплотную не допускается. Кронштейн и крепёж не должны выступать за верхний край основания антенны.
- Если здание имеет громоотвод, грозозащитное заземление необязательно, хотя и рекомендуется; не забудьте заземлить антенну.
- В помещении (например, для приёма от тревожных радиокнопок): не ближе 50 см от проводки, помех и массивных металлических предметов, не ближе 20 см от стен и потолочных перекрытий; заземление в помещении не требуется.
Примеры
Направленная линия на объект в диапазоне 868 МГц
АН-868 с усилением 11,3 dBi — для длинной трассы; АН3-868 меньше и проще монтируется на стене или в оконном проёме.
Ненаправленная антенна для базовой станции
АК-868 даёт ненаправленное излучение в азимутальной плоскости и сектор 25° в вертикальной.
Частые вопросы
Чем АН-868 отличается от АН3-868?
Число элементов (7 и 3), усиление (11,3 и 6,5 dBi) и габариты (550 х 220 х 60 и 215 х 145 х 30 мм). КСВ у обеих не более 1,3, разъём TNC.
Какой диапазон у АК-868?
860-875 МГц, поляризация вертикальная, усиление 7 dBi, разъём N.
Нюансы и грабли
- В РЭ АН-868 и АН3-868 нет раздела про фидер и потери в кабеле: волновое сопротивление фидера 50 Ом, длину и марку кабеля подбирайте и проверяйте отдельно.
- Раздел «Установка на стену» в РЭ АН-868 и АН3-868 скопирован с круговой антенны и говорит о «круговой» диаграмме, хотя антенны направленные: ориентируйте антенну на приёмник.
- В паспорте АК-868 нет массы и указаний по установке; рисунок диаграммы направленности не извлёкся. Монтируйте по общим правилам для наружных антенн.
Документация
- Альтоника — руководство по эксплуатации АН-868
- Альтоника — руководство по эксплуатации АН3-868
- Альтоника — паспорт АК-868
