Приборы приёмно-контрольные охранно-пожарные БазАльт-250 и БазАльт-251

Модели семейства

БазАльт-250Охранная панель и встроенный приёмопередатчик «БазАльт-ППМ»: события уходят по радиоканалу на базовую станцию «БазАльт-8016» в центре охраны. Опционально — модуль GSM-PRO. Управление ключами, кнопками, радиоклавиатурами и брелоками.

Шлейфы	5 с оконечным резистором 5,6 кОм, напряжение 12 В: ДВЕРЬ, ПЕРИМЕТР, ОБЪЕМ, ВЫЗОВ, ПОЖАР (назначение зафиксировано)
Радиоканал ППМ	одна из частотных литер в диапазоне 450-465 МГц, мощность до 1 Вт (регулируется по радиоканалу), дальность 5-30 км в городе с выносной антенной и 10-50 км за городом с направленной
Встроенный УПП (клавиатуры и брелоки)	864,0-865,0; 868,0-868,2; 868,7-869,2 МГц, менее 10 мВт, около 150 м, 15 устройств
Питание	сеть 220 В +10/-15%, до 25 Вт; резервный аккумулятор 12 В, 1,2 Ач; от аккумулятора в среднем не более 200 мА
Токи нагрузки	СИРЕНА + ЛАМПА + ПИТАНИЕ ИЗВЕЩАТЕЛЕЙ суммарно не более 300 мА
Реле ТРЕВОГА	5 А 24 В / 1 А ~250 В
Габариты	228 х 168 х 56 мм
Температура	от минус 30 до плюс 40 °C, закрытые неотапливаемые помещения без конденсации

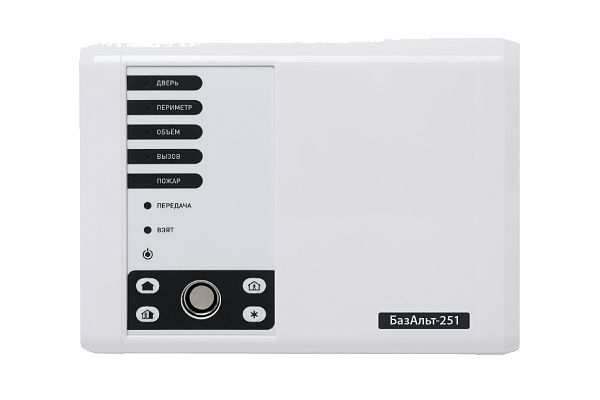

БазАльт-251Тот же прибор на 5 шлейфов, но без ППМ: включается по RS-485 в сеть концентратора «БазАльт-4321» и работает расширителем. К одному концентратору — до 32 приборов и один блок выносной индикации «БазАльт-632».

Шлейфы	5 с оконечным резистором 5,6 кОм, 12 В
Связь с концентратором	RS-485 (перемычка J12 в положении RS-485), в программаторе — вид передачи RS-485 и сетевой номер
Питание	сеть 220 В +10/-15%, до 25 Вт; аккумулятор 12 В, 1,2 Ач; от аккумулятора не более 200 мА
Встроенный УПП	те же 868 МГц, 15 устройств, около 150 м
Габариты	228 х 168 х 56 мм
Температура	от минус 30 до плюс 40 °C

Как это работает и подключается

Режимы ВЗЯТ и СНЯТ запоминаются в энергонезависимой памяти, а тревога — нет. Кнопки на панели: «взят полностью», «взят частично» (не контролируются ОБЪЕМ и ПЕРИМЕТР), «взят с пользователем» (не контролируется ОБЪЕМ), сброс тревоги. До 20 ключей и 3 спецключа службы охраны; запись — мастер-ключом из комплекта.
Задержка на выход 60 с включается перемычкой J8, при снятой J8 — нулевая (считыватель снаружи). Задержка на вход — перемычками J2, J3: 0, 15, 30 или 60 с.
Тревога: сирена 2 минуты, лампа мигает, пока нарушен шлейф, и 10 минут после. Реле ТРЕВОГА срабатывает на 3 с или на 2 минуты (J6); ШС4 ВЫЗОВ может быть тихим (J7).
Пожарный шлейф ШС5 фиксирует тревогу, обрыв (сопротивление больше 30 кОм) и к.з. (меньше 200 Ом). При сбросе пожарной тревоги ключом с шлейфа на 5 с снимается питание.
Питание: при пропадании сети прибор переходит на аккумулятор, на радиоканал извещение о потере сети уходит со случайной задержкой от 0 до 17 минут, чтобы при массовом отключении не перегружать эфир. Если напряжение аккумулятора ниже 10,5 В — «Аккумулятор разряжен», через 2 минуты прибор отключается, чтобы не загубить аккумулятор.
Режим контроля доступа (перемычка J5): тем же ключом открывается замок одной двери через тревожное реле; импульс 1 с или 5 с (J6).
Контроль связи ППМ с панелью (только у 250): тестовая телеграмма раз в 5 с; если 30 с нет ни одной, в эфир уходит извещение код 330 «Периферия». Контроль можно отключить, сняв J3 на плате ППМ.

Монтаж

Корпус прибора не влагозащищён; конденсата на плате и подтекания воды по антенному кабелю быть не должно. В сыром месте используйте влагозащитный ящик и гермовводы. Ставьте внутри объекта, в сухом скрытом месте, недоступном для злоумышленников.
Крепление — четыре отверстия в основании: наметьте два верхних, закрепите, при необходимости наметьте два нижних, снимите прибор, просверлите, затем заверните два верхних и два нижних шурупа. Провода — через отверстие в нижней части основания. Крышка крепится одним саморезом внизу.
К сети 220 В подключается кабелем (в комплект не входит) через разъём PHU-3 из комплекта. Аккумулятор — на колодки +АК и -АК с соблюдением полярности.
Шлейфы: резистор 5,6 кОм ± 5% в конце линии; сопротивление проводников не более 330 Ом, утечка не менее 20 кОм; нарушение — более 350 мс. Общие провода шлейфов — на колодки SGN, остальные общие — на GND. Токопотребляющие пожарные датчики: возможно придётся увеличить номинал оконечного резистора; если при срабатывании фиксируется к.з., последовательно с датчиком ставят резистор около 1 кОм.
Считыватель — витая пара, линия TM до 30 м (при двух считывателях суммарно до 30 м). Замок — от отдельного источника, с искрогасящим элементом (диод, RC-цепочка, варистор).
БазАльт-250: ППМ закреплён на основании корпуса четырьмя саморезами; при выносе из корпуса линия «панель → ППМ» не длиннее 3 м; перемычка J12 в среднее положение, а в программаторе включить БазАльт-ППМ, RS-201(202)TDm (по умолчанию отключено). Линия до модуля GSM-PRO — не более 3 м.
Антенна: в комплекте выносная АНТ-450 (до 50 км на открытой местности). Место прибора при выносной антенне не критично. Проверка прохождения: на плате ППМ перемычка К3, начальная мощность перемычками Р0-Р2 (код 0..7, дальше от БС — больший код); в ПО центра охраны смотрите уровень сигнала: нормальный — 3-5 делений. Мощность подстраивается автоматически, подождите 5-30 минут.
Инициализация ППМ в системе: подключить разъём программирования ППМ через программатор PR-Базальт к компьютеру с ПО, включить питание — зелёный светодиод СВЯЗЬ ППМ мигает раз в секунду; дальше по инструкции ПО «БазАльт-450».

Примеры

Автономный объект с передачей на пульт «БазАльт»

БазАльт-250: геркон двери в ШС1, окна в ШС2, объёмные датчики в ШС3, тревожная кнопка или радиокнопки в ШС4, пожарные датчики в ШС5; события по радиоканалу на базовую станцию, при необходимости дублирование по GSM через модуль GSM-PRO.

Несколько приборов на одном объекте

БазАльт-251 по RS-485 подключают к концентратору «БазАльт-4321», всё уходит в эфир через один приёмопередатчик концентратора.

Взятие и снятие без ключа

Радиоклавиатуры «Риф-КТМ-P» и радиобрелоки «Риф BRL4-8W» на 868 МГц, дальность около 150 м; прибор принимает их встроенным УПП, до 15 устройств.

Частые вопросы

Чем БазАльт-250 отличается от БазАльт-251?

У 250 есть встроенный радиоприёмопередатчик «БазАльт-ППМ» (450-465 МГц, до 1 Вт) и возможность подключить GSM-PRO. У 251 ППМ нет: он включается по RS-485 в сеть концентратора «БазАльт-4321».

Чем ставить и снимать с охраны?

Ключами Touch Memory, кнопками на панели, радиоклавиатурами «Риф-КТМ-P» и брелоками «Риф BRL4-8W» (до 20 уникальных пользователей); у 250 ещё и командой с центра охраны через БС.

Как включается режим «тихой тревоги»?

Перемычкой J7 для шлейфа ШС4 ВЫЗОВ: извещение уходит, светодиоды работают, реле срабатывает, а сирена, лампа и зуммер молчат.

Нюансы и грабли

ППМ БазАльт-250 работает в лицензируемом диапазоне: прибор нужно зарегистрировать в территориальном органе Федеральной службы по надзору в сфере связи.
Прибор без инициализации ППМ в системе «БазАльт» с базовой станцией не работает. Инициализируют программатором PR-Базальт, а охранную панель программируют отдельно через USB (ProgBazalt.exe, мини-USB кабель в комплект не входит, драйвер и программу запрашивают у производителя).
В программаторе вид передачи БазАльт-ППМ в заводских установках отключён: без включения панель на ППМ ничего не отправляет.
Нельзя поставить под охрану при нарушенном ШС2 ПЕРИМЕТР или нарушенных круглосуточных шлейфах (ШС4, ШС5): сначала устраните нарушение и сбросьте тревогу.
Три раза подряд «чужой» ключ — блокировка примерно на 10 с даже для своих ключей. Если ключ не читается, смещайте его по площадке и протирайте контакты спиртом.
Ток нагрузки аккумулятора: при активных извещателях ток от аккумулятора растёт на удвоенный ток извещателей: I = 0,2 А + 2N × Iиз.
Суммарный ток выходов СИРЕНА, ЛАМПА и ПИТАНИЕ ИЗВЕЩАТЕЛЕЙ не должен превышать 300 мА; многие сирены в импульсе берут больше паспортного, мощные подключайте через встроенное реле.
Не надевайте перемычки, назначение которых не описано в РЭ.
Гарантия по РЭ — пять лет, но не более трёх лет с даты приёмки ОТК: формулировки в документе противоречат друг другу, ориентируйтесь на меньший срок.
БазАльт-251 в РЭ назван «расширителем» концентратора «БазАльт-4321» (документа на 4321 у нас нет), при этом в нём тоже есть УПП для клавиатур и брелоков.

Документация

Альтоника — руководство по эксплуатации БазАльт-250
Альтоника — руководство по эксплуатации БазАльт-251
