Альтоника · прибор приёмно-контрольный охранно-пожарный на 8 шлейфов с разделами и радиоканалом «БазАльт»

БазАльт-280, БазАльт-281 и концентратор БазАльт-4071 — 8 шлейфов, разделы, радиоканал

ППК на 8 шлейфов с 8 разделами и клавиатурой. БазАльт-280 со встроенным радиоприёмопередатчиком, БазАльт-281 — расширитель по RS-485, БазАльт-4071 — концентратор с ППМ для расширителей.

Приборы приёмно-контрольные БазАльт-280, БазАльт-281 и концентратор БазАльт-4071

Модели семейства

БазАльт-280Восемь шлейфов с программируемым типом, до 8 независимых разделов, три реле НЕИСПРАВНОСТЬ, ТРЕВОГА и ПОЖАР. Встроенный приёмопередатчик «БазАльт-ППМ» передаёт события на базовую станцию «БазАльт-8016».

Шлейфы	8 с оконечным резистором 5,6 кОм, напряжение 24 В; ток на один шлейф в дежурном режиме не более 4 мА
Типы шлейфов	дверной, внутренний, охранный, тревожный, тихий тревожный, пожарный, пожарный двухпороговый, технологический, отключен
Ключи	Touch Memory до 30 штук; клавиатура на лицевой панели; выносной считыватель в комплект не входит
ППМ	частотные литеры в диапазоне 450-465 МГц, до 1 Вт; дальность 5-30 км в городе с выносной антенной и 10-50 км за городом с направленной
Токи нагрузки	СИРЕНА + ЛАМПА + ПИТАНИЕ ИЗВЕЩАТЕЛЕЙ: не более 300 мА в охранном режиме, не более 100 мА в пожарном
Реле	ТРЕВОГА и ПОЖАР: 5 А 24 В / 1 А ~250 В; НЕИСПРАВНОСТЬ: 1 А 24 В / 0,5 А ~125 В
Питание	сеть 220 В +10/-15%, до 35 Вт; аккумулятор 12 В, 7 Ач; от аккумулятора в среднем не более 220 мА
Габариты и температура	245 х 194 х 85 мм; от минус 30 до плюс 40 °C, закрытые неотапливаемые помещения

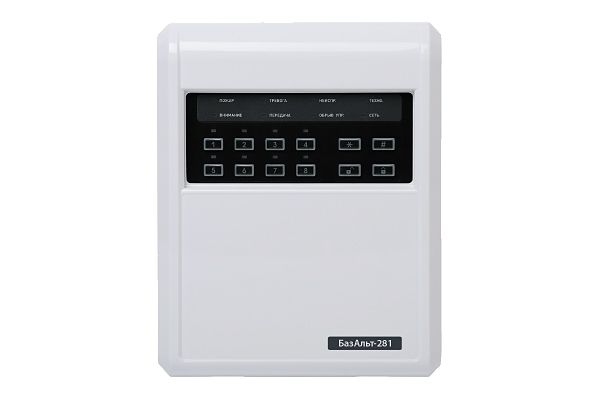

БазАльт-281Тот же прибор на 8 шлейфов, но без ППМ: подключается по RS-485 к концентратору «БазАльт-4071» и работает расширителем. К одному концентратору — до 7 приборов и один блок выносной индикации «БазАльт-607».

Шлейфы	8, 24 В, оконечный резистор 5,6 кОм; типы те же, что у БазАльт-280
Ключи	Touch Memory до 30 штук
Связь с концентратором	RS-485, сетевой номер задаётся в ProgBazalt (вид передачи RS-485)
Реле	ТРЕВОГА и ПОЖАР: 5 А 24 В / 1 А ~250 В; НЕИСПРАВНОСТЬ: 1 А 24 В / 0,5 А ~125 В
Питание	сеть 220 В +10/-15%, до 35 Вт; аккумулятор 12 В, 7 Ач; не более 220 мА от аккумулятора
Габариты	245 х 194 х 85 мм

БазАльт-4071Концентратор проводной адресной подсистемы: собирает извещения от до 7 расширителей «БазАльт-281» и блока «БазАльт-607» по RS-485 и передаёт их через ППМ в эфир. Собственных шлейфов два: ШС1 пожарный и ШС2 тревожный; клавиатура 12 кнопок и 16 светодиодов.

Шлейфы	2 фиксированных: ШС1 ПОЖАРНЫЙ (Contact ID 110), ШС2 ТРЕВОЖНЫЙ (Contact ID 140); 5,6 кОм, 12 В; ток на шлейф не более 2 мА
Расширители	от 1 до 7 приборов «БазАльт-281» и один БВИ «БазАльт-607» по RS-485
ППМ	450-465 МГц, до 1 Вт, те же дальности, что у БазАльт-280
Реле	ТРЕВОГА и ПОЖАР: 5 А 24 В / 1 А ~250 В; НЕИСПРАВНОСТЬ: 1 А 24 В / 0,5 А ~125 В; режимы ТРЕВОГА и ПОЖАР: 3 с, 2 минуты, до сброса, 2 минуты с прерыванием, до сброса с прерыванием
Питание	сеть 220 В +10/-15%, до 35 Вт; аккумулятор 12 В, 7 Ач; не более 220 мА от аккумулятора
Габариты	245 х 194 х 85 мм

Как это работает и подключается

Разделы: от 1 до 8, в раздел можно вписать от 1 до 8 шлейфов, каждый шлейф принадлежит одному разделу. В ВЗЯТ контролируются все шлейфы раздела, кроме отключённых, в СНЯТ — только круглосуточные (тревожный, тихий тревожный, пожарный, технологический). Раздел только из отключённых шлейфов под охрану не ставится, раздел только из круглосуточных с охраны не снимается.
Ключи: до 30 пользовательских; 2 ключа разблокировки клавиатуры (номера 31-32); до 3 ключей охранника для перевзятия и взятия (33-35); до 3 ключей или кодов полного доступа (36-38). Без записанных ключей разблокировки клавиатура не блокируется и в извещениях проходит номер пользователя 40; с ключом — клавиатура блокируется, после ключа разблокируется на 30 с.
Постановка клавиатурой: нажать кнопку входа в режим разделов, затем кнопки 1-8 нужных разделов. Задержка на выход программируется от 0 до 99 с; для охраны с задержкой нужен дверной шлейф. Прервать постановку можно повторным касанием ключа до перехода в ВЗЯТ.
Выходы СИРЕНА и ЛАМПА — открытый коллектор 12 В с защитой от к.з. и контролем линий; время сирены задаётся от 1 до 10 минут. Контроль цепей оповещения по умолчанию выключен; для него выходы шунтируют резисторами 5,6 кОм.
Питание: при пропадании сети прибор уходит на аккумулятор, извещение о потере сети передаётся со случайной задержкой от 0 до 17 минут. Если аккумулятор ниже 10,5 В — «Аккумулятор разряжен», через 2 минуты питание отключается.
Реле НЕИСПРАВНОСТЬ в норме включено, его контакты замкнуты, поэтому полная потеря питания тоже даёт сигнал на проводной ПЦН. Оно выключается при к.з. или обрыве пожарного шлейфа, вскрытии корпуса, ненормальном питании, неисправности линий оповещения или реле ПОЖАР, потере связи с передатчиком и (в 4071) с расширителями.
БазАльт-4071: связь с расширителями отображается светодиодами 1-7 (БВИ — светодиод 8): не горит — не подключён, зелёный — связь есть, красный — связи нет. При потере связи уходит извещение «ОТКАЗ РАСШ.» код 143, восстановление — через 2 минуты.

Монтаж

Корпус не влагозащищён: конденсата и подтекания воды по антенному кабелю быть не должно, в сыром месте — влагозащитный ящик и гермовводы. Ставьте внутри объекта в скрытом сухом месте. Крышка крепится одним саморезом внизу, снимается с защёлок.
Подключите резисторы 5,6 кОм на шлейфы, считыватель, сирену и лампу, снимите все джамперы J1-J3, подключите аккумулятор на +АК и -АК с соблюдением полярности и только потом включайте сеть. При снятой крышке горит светодиод НЕИСПРАВНОСТЬ (тампер разомкнут).
Вход в служебный режим: перемычка J2 и ввод мастер-кода (по умолчанию 123456). Прибор программируется программой ProgBazalt.exe через USB-USB mini; драйвер и программу запрашивают у производителя.
Шлейфы: резистор 5,6 кОм ± 5% в конце линии; сопротивление проводников не более 330 Ом, утечка не менее 20 кОм; нарушение — более 350 мс. Общие провода шлейфов — на колодки SGN, остальные — на GND. Пожарный шлейф: к.з. — менее 200 Ом, обрыв — более 30 кОм. Для токопотребляющих нормально разомкнутых датчиков сработавший датчик должен давать суммарное сопротивление 4,7 кОм: для ИП212 последовательно с каждым датчиком резистор порядка 2 кОм.
Считыватель Touch Memory: витая пара, линия TM до 30 м (при двух считывателях суммарно до 30 м).
Шина RS-485 (281 и 4071): двухпроводная плюс общий провод, соединять «цепочкой», одноимённые колодки «А» с «А», «В» с «В»; звезда не допускается. Общая длина не более 1000 м, витая пара, не вдоль проводов сети 220 В с мощными потребителями. Терминальный резистор — перемычкой на конечных устройствах цепочки (J7 у 4071, J3 у 281).
Антенна: в комплекте БазАльт-280 выносная АНТ-450 (до 50 км на открытой местности). Проверка прохождения: перемычка К3 на плате ППМ, начальная мощность — перемычками Р0-Р2 (код 0..7, дальше от БС — больший); в ПО центра охраны смотрите уровень сигнала, мощность подстраивается автоматически за 5-30 минут.

Примеры

Объект с несколькими независимыми арендаторами

В БазАльт-280 шлейфы группируются в разделы: у каждого раздела свой хозяин, который берёт и снимает свой раздел ключом, а в эфир уходит номер раздела и номер ключа.

Большой объект с несколькими приборами и одной антенной

К концентратору БазАльт-4071 по RS-485 подключают до 7 приборов БазАльт-281 и блок выносной индикации БазАльт-607; на пульт «БазАльт» уходит один объект с несколькими разделами.

Двухпороговая пожарная сигнализация на шлейфе

Тип «пожарный двухпороговый» различает один и два сработавших дымовых нормально разомкнутых извещателя (напряжение в норме 19,8 ± 1 В, при одном 17,2 ± 1 В, при двух и более — ниже 15,5 В).

Частые вопросы

Чем БазАльт-280 отличается от БазАльт-281?

У 280 есть встроенный ППМ (450-465 МГц) и радиоканал на базовую станцию. 281 — тот же прибор без ППМ, подключается по RS-485 к концентратору БазАльт-4071 как расширитель.

Сколько приборов можно подключить к БазАльт-4071?

От 1 до 7 приборов БазАльт-281 и один блок выносной индикации БазАльт-607. Концентратор — нулевой раздел.

Сколько разделов в БазАльт-280?

От 1 до 8; создаются при программировании группированием шлейфов.

Нюансы и грабли

ППМ нужно инициализировать в системе «БазАльт» программатором PR-Базальт, иначе радиообмена с базовой станцией не будет. Охранная панель и ППМ программируются отдельно: панель — ProgBazalt через USB, ППМ — ПО «БазАльт-450» через PR-Базальт.
ППМ работает в лицензируемом диапазоне: прибор нужно зарегистрировать в территориальном органе Федеральной службы по надзору в сфере связи.
Номера всех подключённых расширителей нужно разрешить при программировании охранной панели концентратора, иначе их события не пройдут.
Если раздел содержит и охранные, и дверные шлейфы, охранные ставятся сразу, дверные по задержке: поэтому объёмные датчики в зоне входной двери рекомендуется заводить как «внутренние».
Взять под охрану раздел с нарушенным шлейфом нельзя: зуммер подаст низкий сигнал, светодиод считывателя часто мигает. Круглосуточный шлейф в тревоге тоже не позволяет взять раздел, пока тревога не сброшена.
В РЭ БазАльт-280 «гарантийный срок пять год», но не более трёх лет с приёмки ОТК: считайте по меньшему сроку.
На клавиатуре БазАльт-4071 светодиоды ТЕХНО и ВНИМАНИЕ в данной модификации не используются; кнопки служебного режима работают только в служебном режиме.
