БазАльт-510 и БазАльт-550 — коммуникаторы для подключения охранных панелей к радиоканалу «БазАльт»

Коммуникаторы с радиопередатчиком 450-463 МГц до 1 Вт: БазАльт-510 принимает Contact ID от «телефонного» выхода панели, БазАльт-550 — по цифровому входу RS-485, RS-232 или ТТЛ.

Приёмопередатчики-коммуникаторы БазАльт-510 и БазАльт-550

Модели семейства

БазАльт-510Имитирует телефонную линию и пульт: охранная панель «звонит» на него в формате Ademco Contact ID, коммуникатор декодирует сообщение и передаёт его по радио на базовую станцию «БазАльт-8016». Подходит практически к любой современной импортной панели.

Рабочая частота	одна из частотных литер в диапазоне 450,0-453,0 МГц или 460,0-463,0 МГц
Мощность	до 1 Вт (от 10 мВт до 1 Вт по командам БС)
Дальность	5-30 км в городе с выносной антенной, 10-50 км за городом с выносной направленной
Контроль связи	не более 2 минут
Вход данных	имитация телефонной линии, тоновый набор, Ademco Contact ID; в линию выдаётся около 30 В
Питание	от 10,5 до 15 В постоянного тока, в дежурном режиме около 160 мА, максимум не более 1 А
Габариты	160 х 110 х 32 мм (без антенны)
Температура	от -30 до +50 °C, сухие закрытые помещения без конденсации

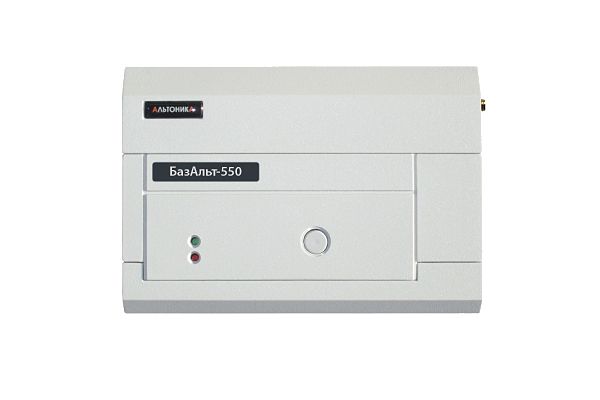

БазАльт-550То же радиоустройство, но входные данные приходят по цифровому интерфейсу в специальном формате на базе Contact ID. Сопряжение с чужим оборудованием должны разрабатывать сами производители объектовых приборов.

Рабочая частота и мощность	те же литеры 450,0-453,0 МГц и 460,0-463,0 МГц, до 1 Вт
Вход данных	один СОМ-порт, выведен на три группы колодок: RS-485 (A, B, GND), ТТЛ 3/5 В (DI, DO, GND), RS-232 (RX, TX, GND); параметры порта 9600-8-N-1
Длина линии	RS-485 до 1000 м, ТТЛ не более 5 м, RS-232 до 10 м
Буфер	32 события
Питание	от 10,5 до 15 В постоянного тока, в дежурном режиме около 130 мА, максимум не более 650 мА
Габариты	160 х 110 х 32 мм (без антенны)
Температура	от -30 до +50 °C, сухие закрытые помещения без конденсации

Как это работает и подключается

Контроль панели: при отсутствии событий панель не реже чем раз в 5 с шлёт тестовую посылку; если 30 с нет ни одной посылки, в эфир уходит код 330 «Периферия» с признаком «Нарушение», а через 2 минуты после восстановления — «Восстановление». Контроль отключается снятием перемычки K3, но в этом режиме квитанции на тестовые посылки не отправляются.
Каждое тревожное событие уходит пакетом из трёх радиосигналов около 6 с. События складываются в очередь, получение и передача идут независимо; при большой очереди передача занимает десятки секунд, а при серии событий из панели — несколько минут.
БС периодически опрашивает коммуникатор, в ответ он шлёт контрольный радиосигнал. Нет ответов — АРМ БС фиксирует потерю связи с объектом; допустимое число пропусков задаётся в ПО.
БазАльт-510, цикл дозвона: панель «поднимает трубку» (напряжение в линии падает с примерно 30 В до менее 10 В), коммуникатор подаёт гудок 425 Гц, панель набирает номер тоном, коммуникатор даёт handshake (два «бипа» 1400 и 2300 Гц по 0,1 с), панель шлёт DTMF-пакет, коммуникатор проверяет контрольную сумму и отвечает kissoff 1400 Гц около 1 с. Если данные с ошибкой — kissoff нет, панель повторит. После последнего события панель «кладёт трубку».
БазАльт-550, цикл обмена: ведомый, ждёт телеграмму 14 байт вида PXEEERRZZZCC (тип: 4 — нарушение/снят, 8 — восстановление/взят, 1 — тест; EEE — код Contact ID; RR — раздел 00-63; ZZZ — зона или пользователь 000-999; CC — XOR-контрольная сумма), затем не позднее чем через 100 мс отвечает квитанцией PA. Если квитанции нет, повторять нужно не ранее чем через 500 мс. После квитанции следующая телеграмма — через 100 мс.

Монтаж

Корпус не влагозащищён: не допускается конденсат на плате и подтекание воды по антенному кабелю; в сыром месте нужны влагозащитный ящик и гермовводы. Прибор ставят внутри объекта в сухом скрытом месте, недоступном для злоумышленников. Крепление — двумя шурупами через овальные отверстия слева и справа, сначала не затягивая; провода через отверстие в нижней части основания.
В комплекте выносная антенна АНТ-450 (до 50 км на открытой местности) и антенный кабель. Место коммуникатора при выносной антенне не критично.
Выносную антенну ставьте как можно дальше от приёмника радиодатчиков панели: коммуникатор при передаче создаёт помехи и может существенно снизить дальность радиодатчиков или полностью их заблокировать. Для 550 именно поэтому рекомендован RS-485: приёмопередатчик можно вынести от панели.
Питание: удобнее от панели, но её блок должен давать запас 1 А (с учётом датчиков и модулей); провода — сечением, при котором напряжение не падает более чем на 1 В. Для резерва — источник с аккумулятором. 510 подключается к панели четырьмя проводами (+12V, GND, TIP, RING) или двумя при отдельном питании; между TIP и RING на панели обязателен резистор 5,6 кОм: коммуникатор по нему контролирует линию (к.з. — менее 30 Ом, обрыв — более 20 кОм; при неисправности мерцает светодиод ЛИНИЯ и уходит код 352 «ТФ ЛИНИЯ 2», восстановление — через 2 минуты).
БазАльт-550 к панели — тремя проводами (два данных и GND); нужный интерфейс включается автоматически подключением к своей группе колодок. Не подключайте выход панели к неподходящему входу — коммуникатор можно вывести из строя.
Проверка прохождения: перемычка К3 установлена, начальная мощность — Р0-Р2 (код 0..7, дальше от БС — больший код). В ПО центра охраны смотрите уровень сигнала: мощность подстраивается автоматически, подождите 5-30 минут, нормальный уровень — 3-5 делений.

Примеры

Радиоканал вместо телефонной линии для охранной панели

Панель с автодозвоном Contact ID (Vista-101, DSC PC585, информатор С2000-ИТ и т.п.) подключается к БазАльт-510 по TIP и RING, радиоканал заменяет линию до пульта.

Прибор собственной разработки на радиоканал «БазАльт»

Изготовитель объектового прибора делает преобразователь протокола и подаёт телеграммы на БазАльт-550; РЭ рекомендует для этого RS-485 как самый дальнобойный и надёжный интерфейс.

Частые вопросы

Какие панели работают с БазАльт-510?

Практически все современные импортные, у которых есть автодозвон в формате Ademco Contact ID и тоновый набор. В РЭ подробно разобраны Vista-101, DSC PC585 и информатор С2000-ИТ; отечественные панели могут не подойти из-за порога напряжения линии.

Чем БазАльт-550 отличается от 510?

У 550 цифровой вход (RS-485, RS-232 или ТТЛ) с протоколом на базе Contact ID, у 510 — имитация телефонной линии. Радиочасть одинакова.

Как проверить, что прибор работает?

Для радиоканала нужны заведомо исправная БС, программатор PR-БазАльт и ПК с ПО «БазАльт-450»; для 510 дополнительно удобно проверить на отдельной заведомо исправной охранной панели.

Нюансы и грабли

Коммуникатор нужно инициализировать в системе «БазАльт» программатором PR-БазАльт с «ПО БазАльт-450»: без этого радиообмена с БС нет. Зелёный светодиод СВЯЗЬ ППМ при этом мигает раз в секунду.
Приёмопередатчик работает в лицензируемом диапазоне: его требуется зарегистрировать в территориальном органе Федеральной службы по надзору в сфере связи.
БазАльт-510: панель должна звонить тоновым набором; импульсный набор не воспринимается. Номер лучше задать из 4-5 разных цифр (например, «12345»): одна цифра — повышается вероятность пропуска, десять цифр — секунда задержки.
БазАльт-510: панель должна показывать линию исправной при напряжении около 30 В. Отечественные панели рассчитаны на 60 В и обычно ждут около 48 В: работать с 510 они могут только при отключаемом контроле линейного напряжения (С2000-ИТ и УОО-АВ его отключать умеют).
С2000-ИТ и панели Caddx плохо набирают номер на фоне гудка: если панель умеет отключать контроль гудка, отключите его и снимите генерацию гудка перемычкой J3 на коммуникаторе. Для панелей с долгой задержкой набора без гудка (DSC PC585 — около 30 с) J3 не ставьте.
С2000-ИТ: в РЭ проверка вызывного тона отключается ячейкой «+» (для версии 1.07), в других версиях может быть «-»; если информатор показывает неисправность линии, проверьте обратное значение. Чтобы номера пользователей доходили, пользователи в «Орионе» должны быть глобальными, иначе номер будет нулевой.
Перемычка J6 включает звуковой контроль линии для наладки; на время эксплуатации её снимают, иначе пользователям будут мешать звуки дозвона. Кнопка на передней панели не используется.
Для Vista-101 в поле *56 код сообщения RC должен быть 10, иначе зона не передаётся; в полях *60-*75 нулевое значение запрещает сообщение. У DSC PC585 нужно переключить в [380] опцию 4 на «Тональный набор всегда», а в [381] опцию 7 на «Автогенерацию кодов Contact ID»; время ожидания ответа в [161] рекомендуется 003 вместо заводских 040.
БазАльт-550: допустимы только коды Contact ID из таблицы; буфер на 32 события — при переполнении приём телеграмм прекращается и квитанции нет.
У 510 и 550 одна и та же гарантийная формулировка: пять лет, но не более трёх лет с приёмки ОТК.
