Риф Ринг RR-1R и RR-1R2 — приёмники радиобрелков с одним или двумя реле

Приёмники «Риф Ринг-1» (433,92 МГц) обучаются по эфиру до 12 брелкам со статическим кодом и переключают реле. RR-1R — одно реле, RR-1R2 — два независимых реле для двух зон.

Приёмники тревожной сигнализации «Риф Ринг» RR-1R и RR-1R2

Модели семейства

RR-1RПриёмник с одним реле на переключение; режимы: удержание на время нажатия, срабатывание на 3 с, 30 с или 2 минуты, триггерный, включение-выключение двухкнопочным брелком; нормально выключено/включено.

Рабочая частота	433,92 МГц
Информационная ёмкость	12 передатчиков
Релейный выход	максимум 72 В при токе 100 мА; максимум 3 А при 24 В
Напряжение питания	от 10 до 15 В
Ток потребления	не более 40 мА при выключенном реле, не более 80 мА при включенном
Память тревоги	10 минут от последнего радиосигнала
Температура	от -20 до +50 °C
Габариты	75 х 120 х 32 мм (без учёта антенны)

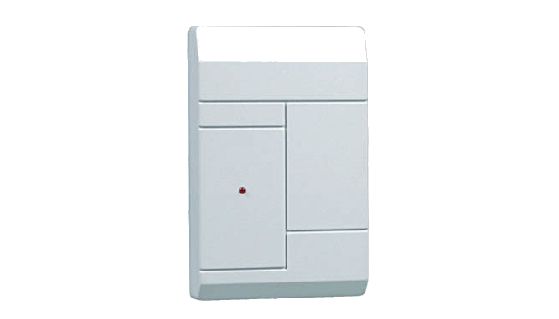

RR-1R2 (двухзонный)Два независимых реле: брелки при обучении делятся на две группы (зоны); каждая группа управляет своим реле. Дополнительный режим — независимое управление двумя реле одним двухкнопочным брелком.

Рабочая частота	433,92 МГц
Информационная ёмкость	12 передатчиков в двух группах (зонах)
Релейные выходы	два реле; максимум 72 В при токе 100 мА; максимум 3 А при напряжении до 24 В
Напряжение питания	от 10 до 15 В
Ток потребления	не более 40 мА при выключенных реле, не более 120 мА при двух включенных
Память тревоги	10 минут от последнего радиосигнала
Температура	от -20 до +50 °C
Габариты	75 х 120 х 32 мм (без учёта антенны)

Как это работает и подключается

Дальность в прямой видимости за городом до 200 м, в городе может снижаться до 100 м и менее; в здании сильно зависит от стен, больше всего снижают железобетонные стены и перекрытия.
Все режимы реле выбираются джамперами. Перемычка J5 снята — реле нормально выключено, надета — нормально включено: при пропадании питания приёмника шлейф нарушается и включается тревога; ток в дежурном режиме растёт на 30–40 мА (RR-1R) или на 60–80 мА (RR-1R2).
В дежурном режиме светодиод горит ровно красным; при приёме часто мигает; затем 10 минут редко мигает — память тревоги, чтобы отличить срабатывание от неисправности шлейфа.
Состояние реле запоминается при выключении питания; в импульсных режимах сработавшее реле после включения питания снова срабатывает на заданное время.
Обучение RR-1R: питание на +12 и GND, перемычка J7 — режим обучения, светодиод гаснет; нажмите и удерживайте кнопку брелка около 3 с — светодиод 4 раза вспыхнет. После обучения всех брелков снимите J7.
Обучение RR-1R2 — раздельно по группам: J6 для первой, J7 для второй; обе перемычки — брелок сразу в обе группы (общая ёмкость остаётся 12).

Монтаж

Ставьте приёмник вертикально антенной вниз, как можно дальше от линий электропроводки и массивных металлических предметов, не ближе 30 см от потолка или пола.
К стенам, особенно железобетонным, крепите через неметаллический кронштейн: зазор между антенной и стеной не менее 20 см. Гибкую антенну распрямите и уложите вертикально вниз.
Проверьте прохождение сигналов из всех точек объекта: переключите приёмник в режим удержания и нажимайте кнопку брелка 5-6 с — реле должно держаться стабильно, без провалов. Иногда перемещение приёмника на 1 м сильно улучшает приём.
Крепление — два овальных отверстия в основании. Линии питания и реле заводите через отверстие в основании, не со стороны антенны. Контакты реле: общий — ОБ, нормально разомкнутый — Н.Р., нормально замкнутый — Н.З.; в тревожный шлейф обычно включают нормально замкнутые.
При подключении к релейным выходам учитывайте максимальные ток и напряжение.

Примеры

Радиорасширитель тревожной кнопки в шлейф объектового прибора

Нормально замкнутые контакты реле включают в шлейф, режим срабатывания — на 3 с; брелок со статическим кодом — тревожная радиокнопка RR-1T.

Управление сиреной, замком, воротами

К нормально разомкнутым контактам реле подключают сирену (режим на 30 с или 2 минуты), электрический замок или привод; триггерный режим — включение-выключение одной кнопкой.

Два помещения — две зоны

RR-1R2: брелки первой группы управляют одним реле, второй группы — другим; один брелок можно обучить в обе группы.

Частые вопросы

Сколько брелков можно подключить?

До 12 в память приёмника; один брелок можно обучить и в память нескольких приёмников.

Чем RR-1R2 отличается от RR-1R?

Двумя независимыми реле для двух групп (зон) брелков, общим светодиодом и дополнительным режимом: один двухкнопочный брелок управляет обоими реле независимо. Ток при двух включенных реле до 120 мА.

Нюансы и грабли

Удалить код одного брелка нельзя: при потере брелка очищают всю память (питание выключить, перемычки J7 и CL, включить питание — светодиод 4 раза вспыхнет), затем обучают заново все оставшиеся. Рекомендуется записывать, сколько брелков обучено и кому выданы.
Есть очень небольшая вероятность записать в память «чужой» брелок, совместимый с «Риф Ринг-1» (например, от автомобильной сигнализации), если его кнопка нажата больше 3 с во время обучения: держите режим обучения минимально необходимое время.
Статический код теоретически может быть перехвачен специальным сканером — не используйте триггерный режим для постановки-снятия охраны, если это критично.
Мощность передатчиков мала, частота разрешена и другим устройствам: тревога может быть подавлена помехами. Нажимайте кнопку брелка не менее 2–3 с и желательно несколько раз; изготовитель не рекомендует работать на предельной дальности, а при недостатке дальности — переходить на «Риф Ринг-2» или «Риф Ринг-701».
Маркировка колодок и контакты на рисунках соответствуют режиму «нормально выключено».
