Риф Ринг RR-2R и RR-2R5 — приёмники тревожных радиосигналов с релейным выходом

Приёмники системы «Риф Ринг-2» (433,92 МГц) принимают тревогу от радиокнопок RR-2T и передатчиков RR-2TS и замыкают реле на 3 с. RR-2R5 различает 5 номеров и подаёт звук.

Приёмники охранной сигнализации «Риф Ринг» RR-2R и RR-2R5

Модели семейства

RR-2RПриёмник с одним реле: при тревоге от запрограммированного передатчика включает реле на 3 с. Номер сработавшего передатчика сам не показывает и звука не подаёт — для этого нужен индикаторный пульт RR-2P.

Рабочая частота	433,92 МГц ± 0,2 %, амплитудная модуляция
Различаемые номера	100 (с пультом RR-2P); общая ёмкость не ограничена, номера могут повторяться
Реле	одно; максимум 72 В при токе до 100 мА, максимум 3 А при 24 В
Напряжение питания	от 10 до 15 В
Ток потребления	не более 40 мА при выключенном реле, не более 80 мА при включенном
Температура	от -20 до +40 °C
Габариты	75 х 120 х 32 мм (без антенны); 75 х 265 х 32 мм (с антенной)
Дальность в прямой видимости	200-400 м от носимых радиокнопок, 400-600 м от стационарных передатчиков

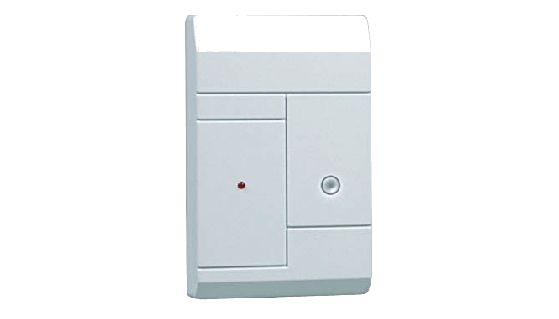

RR-2R5То же, плюс встроенный зуммер, кнопка сброса и индикация номера передатчика без пульта: различает номера 1–5, остальные индицируются как пятый. Время удержания реле задаётся перемычками.

Различаемые номера	5 номеров различаются, остальные нет; общая ёмкость не ограничена
Время удержания реле	3 с, 30 с, 2 минуты или до ручного сброса кнопкой (перемычки J1 и J2)
Реле	одно; максимум 72 В при токе до 100 мА, максимум 3 А при 24 В
Напряжение питания	от 10 до 15 В
Ток потребления	не более 40 мА при выключенном реле, не более 80 мА при включенном
Температура	от -20 до +40 °C
Габариты	75 х 120 х 32 мм (без антенны); 75 х 265 х 32 мм (с антенной)
Громкость зуммера	перемычка J11: высокая, низкая, отключен

Как это работает и подключается

Каждый передатчик программируют под конкретный приёмник: в память передатчика записывается групповой номер приёмника (4 десятичных разряда, 10 тысяч комбинаций, задаётся при производстве) и индивидуальный номер передатчика. Один передатчик нельзя использовать с двумя и более приёмниками.
Программирование выполняют пультом-программатором RR-2P; без него попросите при покупке запрограммировать передатчики под ваш приёмник.
Норма: двухцветный светодиод горит зелёным, реле выключено. При тревоге реле включается на 3 с, светодиод мигает красным; затем идёт индикация памяти тревоги (мигание примерно раз в секунду).
Перемычка J4 снята — память тревоги сбрасывается автоматически через 10 минут после последнего сигнала; надета — только выключением и включением питания.
Перемычка J3 — режим реле «нормально включено»: при отключении питания приёмника реле выключается, шлейф нарушается и включается тревога. Ток в дежурном режиме при этом растёт на 30-40 мА.

Монтаж

Приёмник ставят вертикально, антенной вверх или вниз, не ближе 30 см от потолка или пола, как можно дальше от линий электропроводки, массивных металлических предметов (сейфы, стеллажи, трубы отопления, решётки) и источников помех (радиотелефоны, телевизоры, компьютеры, электромоторы).
К железобетонным стенам крепите через неметаллический кронштейн — зазор между антенной и стеной не менее 20 см.
Проверьте прохождение сигналов из всех точек объекта; иногда сдвиг приёмника на 1 м заметно улучшает приём. Не прокладывайте линии со стороны штыря антенны.
Если мощности штыревой антенны мало, подключите выносную АШ-433: центральная жила коаксиального фидера — к гнезду А, оплётка — к гнезду GND.
При работе с пультом RR-2P соедините приёмник и пульт кабелем с двумя разъёмами из комплекта пульта; к винтовым колодкам приёмника ничего не подключайте.
Крепление — два овальных отверстия в основании; режим работы задаётся перемычками J3 и J4 (RR-2R) или J1–J4 и J11 (RR-2R5). Перемычки, назначение которых не описано, не надевайте.

Примеры

Радиорасширитель тревожной кнопки в шлейф охранного прибора

RR-2R принимает сигнал радиокнопки RR-2T и на 3 с переключает контакты реле, включённые в шлейф сигнализации объектового прибора. Для контроля питания приёмника включите режим «нормально включено» (перемычка J3).

Небольшая адресная радиоохрана без пульта

RR-2R5 показывает номер сработавшего передатчика звуковыми сигналами и вспышками светодиода (пачки по числу номера для номеров 1–4), если различать нужно не больше пяти передатчиков или групп.

Частые вопросы

Чем RR-2R5 отличается от RR-2R?

RR-2R5 имеет зуммер, кнопку сброса и сам различает пять номеров передатчиков; время удержания реле настраивается (3 с, 30 с, 2 минуты или до сброса). RR-2R держит реле 3 с и номер не показывает.

Сколько передатчиков можно подключить?

Общее число не ограничено, потому что номера можно повторять; различаются 100 номеров с пультом RR-2P (RR-2R) или пять (RR-2R5).

Нюансы и грабли

Тревоги от передатчиков с одинаковым номером на приёмной стороне различить нельзя; RR-2R сам вообще не показывает номер.
В RR-2R5 при новом сигнале от другого передатчика информация о номере предыдущего теряется. Если потеря номеров недопустима, используйте RR-2R с пультом RR-2P — он запоминает до 8 последовательных номеров.
Радиоканал работает на частоте, разрешённой к применению другими устройствами: тревожные сигналы могут быть подавлены мощными помехами на этой или близкой частоте.
Маркировка винтовых колодок и контакты реле на схеме соответствуют режиму «нормально выключено».
