Альтоника · радиоприёмник системы Риф Ринг-701

Риф Ринг RR-701R, RR-701RS, RR-701R20, RR-701R15/4 — приёмники тревоги с индикацией номера передатчика

Центральные приёмники радиоохраны «Риф Ринг-701» (433,92 МГц): номер сработавшего передатчика, звук, реле на ППК. Ёмкость 8 передатчиков (R, RS), 20 (R20) или 15 в 4 зонах (R15/4).

Приёмники «Риф Ринг-701»: RR-701R, RR-701RS, RR-701R20, RR-701R15/4

Модели семейства

RR-701RПриёмник на 8 передатчиков (номера 1–8, светодиоды) с одним сигнальным реле. Принимает также стационарные передатчики системы «Риф Стринг-200» и автомобильные пейджеры «Риф Пейдж-100/101».

Информационная ёмкость	8 передатчиков
Рабочая частота	433,92 МГц, стабилизирована кварцевым резонатором
Напряжение питания	от 10 до 15 В
Ток потребления	не более 100 мА
Реле	максимум 72 В при токе до 100 мА, максимум 2 А при напряжении 12 В
Температура	от -20 до +40 °C
Габариты (без антенны)	110х110х38 мм
Дальность в прямой видимости	до 1000 м от радиокнопок, 2-3 км от стационарных передатчиков

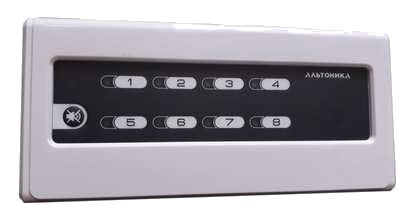

RR-701RSТоже на 8 передатчиков, но в другом корпусе; интервал нечувствительности к повторным тревогам примерно 25–30 с.

Информационная ёмкость	8 передатчиков
Рабочая частота	433,92 МГц, стабилизирована кварцевым резонатором
Напряжение питания	от 10 до 15 В
Ток потребления	не более 100 мА
Реле	максимум 72 В при токе до 100 мА, максимум 2 А при напряжении 12 В
Температура	от -20 до +40 °C
Габариты (без антенны)	195 х 90 х 26 мм
Дальность в прямой видимости	до 1000 м от радиокнопок, 2-3 км от стационарных передатчиков

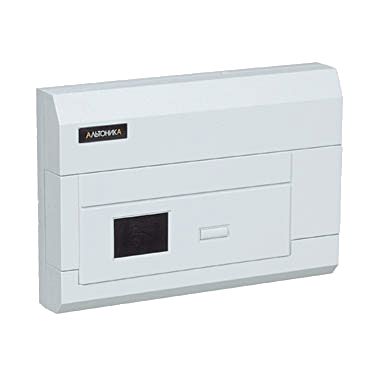

RR-701R20На 20 передатчиков с двухразрядным цифровым индикатором; список тревог запоминает номера до сброса; реле не чаще раза в 25 с. Принимает стационарные «Риф Стринг-200»; в тексте нет «Риф Пейдж».

Информационная ёмкость	20 передатчиков
Рабочая частота	в пределах полосы 433,92 МГц ± 0,2 %
Напряжение питания	от 10 до 15 В
Ток потребления	не более 100 мА
Реле	максимум 72 В при токе до 100 мА, максимум 2 А при напряжении 24 В
Температура	от -20 до +40 °C
Габариты (без антенны)	195 х 90 х 26 мм
Модули расширения	1 или 2 внешних модуля RR-701X

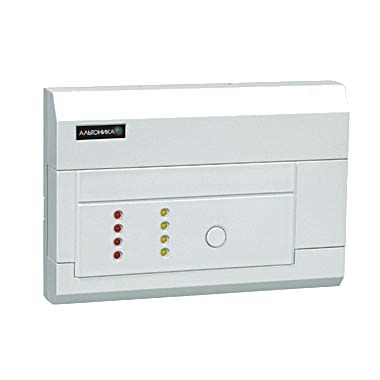

RR-701R15/4 (четырёхканальный)Четыре независимых реле по зонам охраны: 15 передатчиков делятся на 4 группы (три группы по четыре и одна из трёх). Индикация: красный светодиод группы, жёлтый — реле.

Информационная ёмкость	15 передатчиков, 4 зоны охраны
Рабочая частота	433,92 МГц, стабилизирована кварцевым резонатором
Напряжение питания	от 10 до 15 В
Ток потребления	не более 80 мА в норме; не более 300 мА при всех включенных реле
Реле	4 реле; максимум 72 В при токе до 100 мА, максимум 2 А при напряжении 24 В
Температура	от -20 до +40 °C
Габариты (без антенны)	160 х 110 х 32 мм
Дальность в прямой видимости	до 1000 м и более от радиокнопок, около 3 км от стационарных передатчиков

Как это работает и подключается

Норма: зелёный светодиод «Питание», реле шлейфа выключено. При тревоге срабатывает реле, включается звук и мигает светодиод (RR-701R20 — индикатор) с номером сработавшего передатчика; сбросить индикацию можно только кнопкой СБРОС.
Режим реле (перемычки 1 и 2): 1 — на 2 минуты, 2 — на 3 с, обе сняты — до нажатия на СБРОС. Обычно в шлейф берут режим 2, режим 1 — для сирены, режим 3 — для внешних сигнальных устройств. Изменение перемычек при включенном питании игнорируется: после перестановки выключите и включите питание.
Перемычка BUZZER снята — «тихая тревога»: отключаются все звуковые сигналы, в том числе служебные при обучении.
После перебоя питания восстанавливается состояние приёмника (НОРМА или ТРЕВОГА и номера сработавших передатчиков).
Обучение: перемычка 7 ОБУЧЕНИЕ, затем питание; кнопкой СБРОС (0,5-1 с) выберите свободную ячейку — она горит постоянно, занятая мигает — и передайте с передатчика сигнал обучения. Записать в занятую ячейку нельзя — сначала удалите (СБРОС около 2 с).

Монтаж

Приёмник со штыревой антенной ставят вертикально антенной вверх, подальше от проводки и массивных металлических предметов, не ближе 50 см от железобетонного потолочного перекрытия; к железобетонной стене — через неметаллический кронштейн, зазор между антенной и стеной не менее 10 см.
Если мёртвые зоны остаются или нужно расширить зону, поставьте несколько приёмников, обученных одному набору радиокнопок; их реле можно включить в один или разные шлейфы.
Для большей дальности подключите выносную антенну: центральная жила фидера — к левому гнезду антенной колодки, оплётка — к правому (RR-701R); кабель прижмите к плате стяжкой.
Не ставьте приёмники «Риф Ринг-701», «Риф Стринг-200» и «Риф Пейдж-100/101» ближе 2-3 м друг от друга: взаимные наводки гетеродина снижают дальность.
Если передатчики при обучении ближе метра, антенну приёмника не подключайте — он может перегрузиться.
В тревожный шлейф обычно включают нормально замкнутые контакты реле с оконечным резистором; при подключении к реле учитывайте максимальные ток и напряжение.

Примеры

Единый пост приёма с выводом на ППК или ПЦН

Тревожные радиокнопки и стационарные передатчики одного объекта: приёмник показывает номер и подаёт звук, а реле переключает шлейф ППК.

Отдельный шлейф на каждый передатчик

Подключите внешний модуль расширения RR-701X на 10 реле или 10 выходов «открытый коллектор»; для RR-701R20 с одним расширителем можно разбить 20 передатчиков на 10 групп по 2.

Четыре зоны охраны

RR-701R15/4: реле каждой группы срабатывает независимо, тревоги от всех четырёх групп отображаются одновременно.

Частые вопросы

Какой приёмник выбрать?

RR-701R или RR-701RS — до 8 передатчиков; RR-701R20 — до 20 с цифровым индикатором; RR-701R15/4 — когда нужны четыре независимых реле и зоны охраны.

Можно ли принимать другие системы?

Да, по паспорту: стационарные передатчики «Риф Стринг-200» и автомобильные пейджеры «Риф Пейдж-100/101» (для RR-701R20 упомянуты только «Риф Стринг-200»).

Нюансы и грабли

Радиоканал разрешён и другим устройствам: тревожные сигналы могут быть подавлены мощными помехами.
RR-701RS и RR-701R20: реле срабатывает не чаще, чем раз в 25 с, а повторные сигналы с того же передатчика в интервале нечувствительности (около 25–30 с) не включают тревогу заново — учитывайте при проверке многократным нажатием.
Допустимый ток реле зависит от исполнения: 2 А при 12 В у RR-701R и RR-701RS, 2 А при 24 В у RR-701R20 и RR-701R15/4.
У RR-701R20 в паспорте тип модуляции указан как «частотная» — у остальных такого пункта нет; не принимайте как общий параметр серии.
