RR-701X-OK / RR-701X-RL — модули расширения: отдельный выход или реле на каждый передатчик

Десять выходов «открытый коллектор» (OK) или десять реле на переключение (RL) на каждый передатчик. Работают с приёмниками RR-701R, RR-701R20 и ПЦН RS-200P, цепочкой до 16 штук.

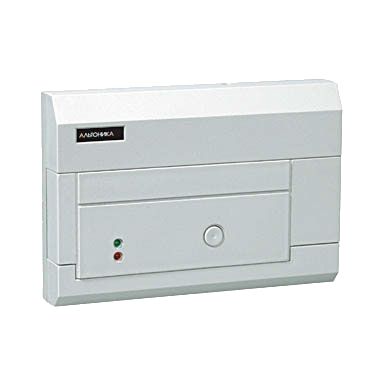

Модули расширения Риф Ринг RR-701X-OK и RR-701X-RL

Модели семейства

RR-701X-OK10 выходов «открытый коллектор», нормально разомкнутых или нормально замкнутых (перемычкой); на выход можно назначить 1 или 2 передатчика.

Выходы	10, «открытый коллектор»
Напряжение в цепи нагрузки	не более 36 В
Выходной ток	не более 30 мА на выход
Питание	от 10 до 15 В
Ток потребления	не более 40 мА (без учёта нагрузки)
Температура	от -20 до +50 °C
Габариты	75×120×32 мм

RR-701X-RL10 реле с контактами на переключение («сухой контакт»).

Выходы	10 реле на переключение
Коммутация	72 В при токе до 100 мА; ток до 2 А при напряжении 12 В
Питание	от 10 до 15 В
Ток потребления	не более 50 мА при выключенных реле, не более 400 мА при всех включённых
Температура	от -20 до +50 °C
Габариты	160×110×32 мм

Как это работает и подключается

Модуль подключается к специальному выходу приёмника или ПЦН; при тревожном радиосигнале туда уходит команда с порядковым номером принятого передатчика, и срабатывает выход с соответствующим номером.
Диапазон из 10 номеров подряд задаётся перемычками J1–J4 (1–10, 11–20 … 151–160). Для восьмиканального RR-701R достаточно одного модуля с номерами 1–10 (используются первые 8); для двадцатиканального RR-701R20 — два (1–10 и 11–20); к ПЦН RS-200P — до 16 модулей, всего до 160 выходов.
Режим «один выход — два передатчика» (перемычка J5) разбивает передатчики 1–20 на пары; для номеров больше 20 он невозможен.
Время сработки (J9/J10, RR-701X-OK): 3 с, 30 с, 2 минуты или до нажатия кнопки СБРОС; режим «нормально включено» — перемычка J6 (у RR-701X-RL в этом режиме ток растёт примерно до 400 мА).

Монтаж

Работа с приёмниками RR-701 — перемычка J7 снята, с ПЦН RS-200P — установлена. Тип входного сигнала (ТТЛ или RS-232) задаётся перемычкой J16 на каждом модуле.
Первый модуль подключается трёхпроводным кабелем (линия данных DI, общий GND, питание), длина проводов не более 1 м. Следующие подключают цепочкой к выходу данных предыдущего: DO (ТТЛ) на DI или TX (RS-232) на RX; RS-232 даёт линию до 10 м.
Данные длиннее 0,5 м — витая пара с отдельной от питания «землёй»; не прокладывайте линии параллельно сети 220 В и рядом с источниками помех. Общий провод нагрузки лучше вести отдельно.
Крепление: овальные отверстия в основании корпуса для двух шурупов; шурупы затягивают после выравнивания.
Шлейфы с оконечным резистором подключают по схеме РЭ при режиме «нормально разомкнуто» и времени сработки 3 с (RR-701X-OK).

Примеры

Тревога каждого передатчика — в свой шлейф

Выходы OK включают в шлейфы большинства охранно-пожарных панелей, кроме случаев, когда для шлейфа нужен «сухой контакт» — тогда берут RR-701X-RL.

Индикаторные панели и автоматика

РЭ называет создание индикаторных панелей и управление воротами, видеокамерами, освещением.

Частые вопросы

Как отличаются OK и RL?

OK — 10 выходов «открытый коллектор» до 36 В и 30 мА; RL — 10 реле с контактами на переключение (нормально открытый и нормально замкнутый).

Сколько модулей нужно для RR-701R20?

Как правило два: первый для передатчиков 1–10, второй для 11–20.

Какая гарантия?

Один год с даты продажи или установки, но не более двух лет с даты приёмки ОТК.

Нюансы и грабли

Модули годятся только для приёмников RR-701R и RR-701R20 с винтовыми колодками выхода данных D2 (версии с января 2001 г.) и для ПЦН RS-200P версии 2.01 и выше (с января 2003 г.).
RR-701X-OK: в цепь коллектора включён токоограничивающий резистор 100 Ом; нельзя, даже кратковременно, подключать выход прямо к «плюсу» питания; следите за максимальными напряжением и током нагрузки.
С приёмниками RR-701 выход срабатывает на каждый тревожный радиосигнал, поэтому на одну тревогу может быть несколько срабатываний; с ПЦН RS-200P — только при включении тревоги на пульте.
Если номер команды не из диапазона модуля, светодиод мигает, но ни один выход не срабатывает — проверьте J1–J4.
