Альтоника · объектовые приборы со встроенным радиопередатчиком

RS-200TP / RS-200TP-RB — охранный прибор на 5 шлейфов со встроенным радиопередатчиком

Пять шлейфов (дверь, периметр, объём, вызов, пожар), постановка ключами Touch Memory, выходы на сирену и лампу, реле. RS-200TP-RB дополнительно ставится и снимается радиобрелками KeeLoq.

Объектовые приборы Риф Стринг RS-200TP и RS-200TP-RB (со встроенным радиопередатчиком)

Модели семейства

RS-200TPОбъектовый прибор со встроенным передатчиком для одного стационарного объекта (дача, коттедж, гараж, торговый павильон); извещения идут на ПЦН RS-200PN или одноканальный приёмник RS-200R. Поставляется со считывателем или без него.

Рабочая частота	433,92 МГц ± 0,2%
Мощность	10 мВт и 100 мВт
Шлейфы	5 (ШС1 ДВЕРЬ, ШС2 ПЕРИМЕТР, ШС3 ОБЪЕМ, ШС4 ВЫЗОВ, ШС5 ПОЖАР), оконечный резистор 5,6 кОм, 12 В
Постановка/снятие	ключи Touch Memory, до 20 ключей
Сирена и лампа	12 В, 300 мА и 12 В, 100 мА
Реле	72 В при токе до 500 мА; ток до 3 А при напряжении 24 В
Питание	внешнее, от 10 до 15 В; 100 мА в НОРМА, до 400 мА в ТРЕВОГА
Температура	от -20 до +50 °C
Габариты	160×110×32 мм (без антенны)

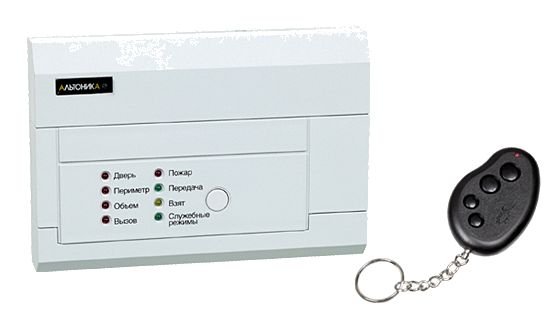

RS-200TP-RBТо же с модулем приёмника радиобрелков KeeLoq: брелками можно ставить и снимать объект и подавать тревогу; в комплекте два четырёхкнопочных брелка.

Рабочая частота	433,92 МГц
Мощность	10 мВт
Радиобрелки	KeeLoq, до 10 брелков; дальность 50–100 м при прямой видимости
Постановка/снятие	ключи Touch Memory, до 20 ключей, и радиобрелки
Шлейфы	5, оконечный резистор 5,6 кОм
Питание	внешнее, от 10 до 15 В
Температура	от -20 до +50 °C
Габариты	160×110×32 мм (без антенны)

Как это работает и подключается

Назначение шлейфов зафиксировано и не меняется: в режиме ВЗЯТ контролируются все пять, в СНЯТ — только ВЫЗОВ и ПОЖАР. Режим ВЗЯТ/СНЯТ запоминается и при выключении питания.
Задержка на выход 60 с; задержка на вход — 0, 15, 30 или 60 с (перемычками). Ключ прикладывают и удерживают до начала редкого мигания светодиода считывателя. Три «чужих» ключа подряд блокируют реакцию на любые ключи примерно на 10 с.
Контрольные посылки ВЗЯТ НОРМА или СНЯТ НОРМА уходят в эфир раз в 3–5 минут; тревожное извещение — пакет из 8 посылок в течение 2 минут. При открытии двери в режиме ВЗЯТ сразу уходит предупреждение: если в течение минуты не придёт СНЯТ, приёмник сам включит тревогу.
Тревога: сирена 2 минуты, лампа мигает, пока нарушен шлейф, и ещё 10 минут после восстановления; реле на 3 с или 2 минуты (перемычка). Сброс: ключ к считывателю, затем кнопка передатчика не менее 0,25 с (или ещё раз ключ).
RS-200TP-RB: брелком «Взять» (0,5–1 с) начинают постановку, «Снять» — снимают; тревога — третья или четвёртая кнопка четырёхкнопочного брелка либо одновременно обе кнопки двухкнопочного, рекомендуется держать 2–3 с и нажимать несколько раз.
ШС3 ОБЪЁМ: перемычка J4 выбирает мгновенную тревогу или режим с задержкой на вход после открытия двери; для охраны объекта с пользователем внутри объёмные датчики использовать нельзя. Режим длинных посылок для карманных приёмников RR-701RM/RR-701RM4 — джампер J8.

Монтаж

Крепление: овальные отверстия слева и справа в основании, затягивать шурупы после выравнивания. Штыревая антенна — в левое гнездо антенной колодки; у выносной антенны жила в левое гнездо, оплётка — в правое; кабель прижать стяжкой к плате.
Место: внутри объекта в сухом скрытом месте, лучше в зоне датчиков периметра; со штыревой антенной — до 500–800 м, подальше от проводки и металла, не ближе 50 см от потолочного перекрытия, зазор между антенной и железобетонной стеной не менее 10 см. Для городской застройки РЭ рекомендует выносную антенну снаружи (АН2-433 — 2–3 км, АН-433 — до 5 км на открытой местности).
Шлейфы: оконечный резистор 5,6 кОм ± 5% в конце линии; нарушением считается и обрыв, и замыкание. Пожарные датчики, питающиеся по шлейфу 12 В, допустимы, но номинал оконечного резистора придётся подбирать опытным путём; входы ШС подключены к питанию через резисторы 560 Ом.
Питание — любой стабилизированный источник; лучше с резервным аккумулятором. Ниже 10 В прибор передаёт признак АВАРИЯ РЕЗЕРВА, полная работоспособность — до 8 В (работа реле не гарантируется); глубокий разряд может необратимо повредить аккумулятор.
Проверка прохождения: служебный режим ТЕСТ (сигнал раз в 10 с); без пропусков — связь надёжна, больше 20% пропусков — недостаточно. Проверять в разное время суток и в дождь.

Примеры

Дача, гараж, павильон

Датчик двери — на ШС1, окна и остальные двери — на ШС2, объёмные датчики — на ШС3, тревожная кнопка — на ШС4, пожарные датчики — на ШС5.

Контроль доступа к одной двери

Перемычка J5 включает режим, в котором реле отпирает электрический или электромагнитный замок тем же ключом; длительность импульса 1 с или 5 с (J6).

Тихая тревога

Для шлейфа ВЫЗОВ можно включить режим, при котором сигнал уходит в эфир и на реле, а зуммер, сирена и лампа молчат.

Частые вопросы

Чем отличается комплект без считывателя?

По вкладышу к РЭ считыватель и ключи Touch Memory в такой комплект не входят: в нём мастер-ключ, штыревая антенна, пять резисторов 5,6 кОм и РЭ. Считыватель подключают отдельно, а ключ надо предварительно записать в память передатчика. При проверке оконечные резисторы 5,6 кОм ставят прямо на колодки ШС1–ШС5.

Можно ли управлять замком?

Да: режим контроля доступа одной двери (J5), замок управляется реле; кнопка запроса на выход отпирает замок изнутри.

Какая гарантия?

Один год с даты продажи или установки, но не более трёх лет с даты приёмки ОТК.

Нюансы и грабли

Во всех служебных режимах (вход: питание выключить, надеть J9 и одну из J1–J8, включить) шлейфы не контролируются и тревога не включается.
Если после прикладывания ключа нет никакой индикации, вероятно плохой контакт: прикладывайте ключ, слегка смещая его от центра площадки, регулярно протирайте ключи и контакты спиртом, паузы между прикладываниями — не менее 1 с.
Поставить прибор под охрану при нарушенном ШС2 нельзя; при нарушенных ШС4 или ШС5 постановка невозможна. Если через 20–30 с после закрытия двери прибор не встал под охрану, вероятна неисправность объёмного датчика или проводки ШС3.
Выше 10 мВт передатчик нужно регистрировать; при перемычке J13 (до 10 мВт) регистрация не требуется (перемычки J11–J13 есть на платах с версии TXO1G). Перемычку J3 в служебном режиме не включать.
RS-200TP-RB: если нажать кнопку брелка больше 16 раз подряд без приёма сигнала приёмным модулем, прибор не среагирует на первый принятый сигнал (защита KeeLoq) — «играть» брелком нельзя. Батарею брелка меняют раз в полгода; брелок не для предельной дальности, а запасной ключ Touch Memory лучше носить с собой.

Документация

Альтоника — Риф Стринг RS-200TP, руководство по эксплуатации
Альтоника — Риф Стринг RS-200TP без считывателя, вкладыш в руководство
Альтоника — Риф Стринг RS-200TP-RB, руководство по эксплуатации
