RS-201R / RS-201R20 — приёмники на 8 и 20 радиокнопок и передатчиков с реле на ППК

Принимают тревоги радиокнопок и передатчиков Lonta OPTIMA, показывают номер сработавшего и переключают реле на ППК. RS-201R — на 8 передатчиков, RS-201R20 — на 20.

Приёмники тревог Риф Стринг RS-201R и RS-201R20

Модели семейства

RS-201RВосемь светодиодов по числу передатчиков, кнопка СБРОС; один модуль расширения.

Ёмкость	8 передатчиков
Рабочая частота	4 литеры в пределах полосы 433,92 МГц ± 0,2%
Реле	72 В при токе до 100 мА; ток до 2 А при напряжении 12 В
Питание	от 10 до 15 В, ток не более 200 мА
Температура	от -20 до +40 °C
Габариты	160×110×32 мм (без антенны)
Дальность	до 5000 м при прямой видимости

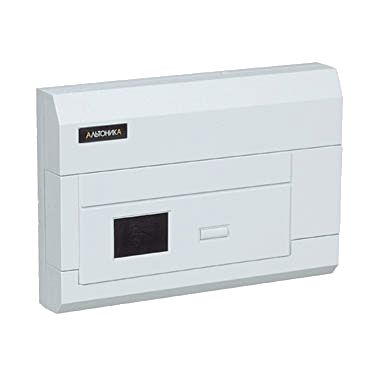

RS-201R20Двухразрядный цифровой индикатор, номера 0–19, список запомненных тревог; до двух модулей расширения.

Ёмкость	20 передатчиков
Рабочая частота	4 литеры в пределах полосы 433,92 МГц ± 0,2%
Реле	72 В при токе до 100 мА; ток до 2 А при напряжении 12 В
Питание	от 10 до 15 В, ток не более 200 мА
Температура	от -20 до +40 °C
Габариты	160×110×32 мм (без антенны)

Как это работает и подключается

Приём тревоги: зелёный «Питание» горит, реле выключено; при тревоге срабатывает реле, звучит сигнал и мигает светодиод номера (RS-201R20 — мигает номер на индикаторе, все 20 тревог запоминаются в списке). Сброс — кнопка СБРОС не менее 1 с; при нескольких тревогах сброс последовательный.
Три режима реле (перемычки 1 и 2): на 2 минуты, на 3 с на каждый радиосигнал или до нажатия СБРОС. РЭ советует режим 3 с для включения в шлейф, 2 минуты — для сирены, до сброса — для внешних сигнальных устройств.
Интервал нечувствительности к повторным тревогам — около 17 с: повторные сигналы того же передатчика в этот интервал реле и тревогу не включают.
Литера — перемычки 5 и 6 (4 литеры), должна совпадать с литерой всех передатчиков. Обучение — перемычка 7: номера ячеек 1–8 (RS-201R) или 0–19 (RS-201R20); кнопкой СБРОС (около 0,5 с) листают ячейки, удаление — удержание СБРОС (у RS-201R — 2 с, у RS-201R20 — 1 с); радиокнопку обучают удержанием кнопки до сигнала обучения после пяти тревожных сигналов.
При отключении и включении питания приёмник восстанавливает состояние на момент отключения (норма или тревога и номера не сброшенных передатчиков).

Монтаж

Со штыревой антенной ставьте приёмник вертикально антенной вверх, подальше от проводки и металла, не ближе 50 см от железобетонного перекрытия; от железобетонной стены — на неметаллическом кронштейне с зазором не менее 10 см.
Для зон с «мёртвыми» местами можно поставить несколько приёмников, обученных одному набору передатчиков; их реле можно включить в один или разные шлейфы. Приёмники не ставьте ближе 2–3 м друг к другу: наводки снижают дальность.
Выносная антенна: центральная жила фидера — в правое гнездо антенной колодки, оплётка — в левое; кабель прижать к плате стяжкой.
Крепление к стене: овальные отверстия слева и справа в основании, шурупы затягивают после выравнивания; провода питания, реле и расширителя — через нижнее отверстие.

Примеры

Приёмник на пост охраны с реле в шлейф ППК

Нормально замкнутые контакты реле с оконечным резистором включают в тревожный шлейф; нормально разомкнутые — для питания внешних устройств.

Отдельный шлейф на каждый передатчик

К RS-201R подключают модуль RR-701X-RL или RR-701X-OK (колодка EXT2), к RS-201R20 — один или два.

Частые вопросы

Сколько передатчиков обслуживает приёмник?

RS-201R — до 8, RS-201R20 — до 20 в любом сочетании радиокнопок и стационарных передатчиков RS-201.

Какая гарантия?

Один год с даты продажи или установки, но не более двух лет с даты приёмки ОТК.

Нюансы и грабли

Любая перестановка перемычек при включённом питании игнорируется — после перестановки питание выключают и включают.
Перед входом в режим обучения сбросьте все принятые тревоги; в режиме обучения реле шлейфа не переключается. Если передатчики находятся ближе метра, антенну приёмника не подключайте — можно перегрузить приёмник.
Снятие перемычки BUZZER отключает все звуки, включая звуки режима обучения.
При подключении к реле учитывайте максимальные ток и напряжение.
Мощность передатчиков невелика, а частота разрешена для устройств других производителей — тревожные сигналы могут быть подавлены мощными помехами.
