RS-201TC / RS-202TC — радиопередатчики на выход автодозвона охранной панели (Contact ID)

Имитируют телефонную линию для панели с автодозвоном Contact ID и передают её события по радио в центр охраны. RS-201TC — Lonta Optima (4 литеры), RS-202TC — Lonta-202 (30 литер).

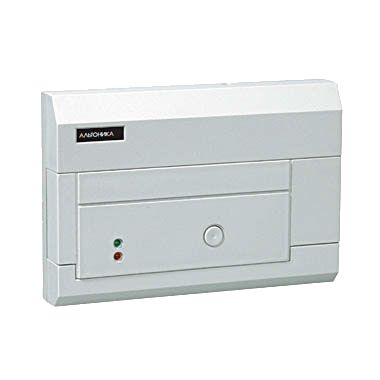

Передатчики-коммуникаторы Риф Стринг RS-201TC и RS-202TC

Модели семейства

RS-201TCДля системы Риф Стринг-201: события панели уходят на выносной приёмник RS-201RD и пульт RS-201PN. Литера 1 с завода; смена — через программатор RS-202PRG и перемычку J1.

Рабочая частота	одна из четырёх литер в полосе от 433,05 до 434,79 МГц (433,92 МГц ± 0,2 %)
Мощность	номинальная не более 10 мВт; J9 — 15–35 мВт без нормирования
Дальность	5–20 км в городе с выносной антенной; 10–20 км за городом с направленной
Контроль связи	от 20 до 90 мин, задаётся в центре охраны
Вход данных	имитация телефонной линии, Ademco Contact ID
Питание	от 9 до 15 В; в дежурном режиме около 150 мА, максимум 400 мА
Температура	от минус 20 до плюс 50 °C
Габариты	не более 160×110×32 мм (без антенны)

RS-202TCДля системы Риф Стринг-202: 30 частотных литер, литера задаётся перемычками, два режима контроля связи — «быстрый» и «медленный» (J5).

Рабочая частота	одна из 30 литер в полосе 433,92 ± 0,2% МГц
Мощность	не более 10 мВт; J9 — не нормирована, 25–35 мВт (РЭ также называет 25–30 мВт; не более 100 мВт)
Дальность	5–20 км в городе с выносной антенной; 10–30 км за городом с направленной
Контроль связи	от 4 до 90 минут
Вход данных	имитация телефонной линии, Contact ID
Питание	от 9 до 15 В; в дежурном режиме около 150 мА, максимум 400 мА
Температура	от -20 до +50 °C
Габариты	160×110×32 мм (без антенны)

Как это работает и подключается

Панель «звонит» на передатчик по Contact ID; передатчик имитирует линию и АТС (около 30 В в линии, вызывной тон 425 Гц), принимает набор, подаёт handshake (1400 и 2300 Гц по 0,1 с), декодирует DTMF-пакет, проверяет контрольную сумму и подтверждает приём сигналом kissoff 1400 Гц около 1 с.
Панель нужно запрограммировать: тоновый набор (импульсный не воспринимается), любой номер из 4–5 цифр (например 12345), без кода мини-АТС, без дозвона на несколько номеров, 4-значный номер абонента (например 1111), формат Contact ID. Для панелей, которым мешает гудок, — перемычка J3 (гудок выключен).
Перемычки: J4 и J5 — обучение, тест, «быстрый» или «медленный» контроль связи; J6 — звуковой контроль линии (на время наладки, потом снять); J8 — разрешение передачи (снять при программировании литеры). У RS-201TC обучение: J4, питание выключить и включить — раз в 10 с идёт сигнал ОБУЧЕНИЕ; затем на ПЦН выбрать номер объекта.
Тест прохождения: J4 и J5 — сигнал ТЕСТ раз в 10 с; ПЦН в режиме ТЕСТ ОБЪЕКТА показывает силу сигнала 10–90: не выше 20 — плохая, 30–40 — удовлетворительная, 40–60 — оптимальная, более 60 — высокая; регулярно ниже 30 — связь ненадёжна.
RS-202TC: «быстрый» режим контроля связи рассчитан примерно на 100–200 объектов на литеру, «медленный» (контрольные сигналы раз в 4–6 минут) — на 500–600; «быстрый» рекомендуется только для особо ответственных объектов.

Монтаж

Место: внутри объекта, в сухом месте, защищённом от посторонних и в зоне охраны панели. Рекомендуется выносная антенна снаружи: АН2-433 — более 20 км на открытой местности по РЭ RS-201TC, при особых условиях АН-433.
Со штыревой антенной — только при расстоянии до приёмника порядка 500–1000 м; лучшее место — окно в сторону приёмника (двусторонний скотч).
Питание от панели — четырёхпроводным кабелем: +12V и GND плюс TIP и RING; панель должна дать дополнительные 400 мА. Падение напряжения на проводах — не более 1 В. Между колодками TIP и RING на панели включают резистор 5,6 кОм: по нему передатчик контролирует линию, замыканием считается сопротивление менее 30 Ом, обрывом — более 20 кОм (светодиод ЛИНИЯ часто мигает, на ПЦН уходит код 352).
Антенна: центральная жила фидера — в гнездо A, оплётка — в GND; кабель прижать стяжкой. Крепление: овальные отверстия слева и справа в основании, шурупы затягивать после выравнивания.
Передатчик создаёт помехи беспроводным датчикам панели во время передачи пакетов извещений: ставьте его как можно дальше от приёмника радиодатчиков.

Примеры

Панель Vista-101, DSC PC-585, Болид С2000-ИТ

Для этих панелей в РЭ RS-201TC есть примеры программирования телефонного коммуникатора; передатчик подключается вместо телефонной линии.

Передатчик у антенны, панель на объекте

Кабель между панелью и передатчиком может быть от нескольких десятков до сотен метров, а кабель до выносной антенны ослабляет сигнал — поэтому передатчик ставят ближе к антенне.

Частые вопросы

Какие панели совместимы?

Любые с автодозвоном по телефонной линии в формате Ademco Contact ID; примеры в РЭ — Vista-101, DSC PC-585, информатор телефонный С2000-ИТ.

Какая гарантия?

У RS-202TC — один год с даты продажи или установки, но не более трёх лет с даты приёмки ОТК.

Нюансы и грабли

Панель должна быть правильно запрограммирована: у неё много параметров телефонного коммуникатора; сначала проверьте передатчик на заведомо исправной тестовой панели.
Панели, считающие нормой напряжение линии выше определённого порога (отечественные — порядка 48 В), с передатчиком (около 30 В) работают, только если отключается контроль линейного напряжения; без такой возможности использовать их нельзя. Болид С2000-ИТ и УОО-АВ Аргус-Спектр такую возможность имеют.
У С2000-ИТ и панелей Caddx передатчик плохо воспринимает набор на фоне гудка: отключите контроль вызывного тона на панели, иначе увеличьте номер до 15–20 цифр или добавьте паузу 2–3 с. У DSC PC-585 при отсутствии гудка задержка набора около 30 с — гудок на передатчике отключать не нужно.
Мощность выше 10 мВт (J9) требует регистрации передатчика в территориальном органе надзорной службы связи.
Перемычка J8 при работе должна быть надета и снимается только при программировании литеры; не надевайте перемычки, назначение которых не описано в РЭ.
