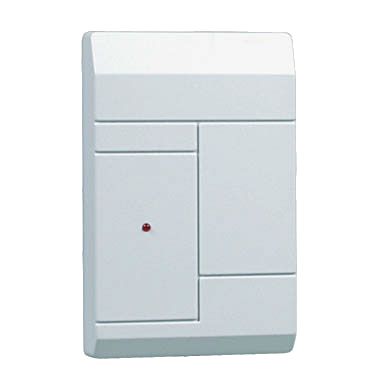

RS-201TD-RR / RS-202TD-RR — радиопередатчики с цифровым входом (COM-порт) для объектового оборудования
Передают по радио события, которые внешний прибор присылает по COM-порту (RS-485, ТТЛ или RS-232). RS-201TD-RR — для системы RS-201 (4 литеры), RS-202TD-RR — для RS-202 (30 литер).
Модели семейства
RS-201TD-RRПередатчик-коммуникатор системы Риф Стринг-201: событие в специальном формате (по смыслу Contact ID) от внешнего устройства превращается в радиоизвещение.
| Рабочая частота | одна из 4 литер в пределах полосы (433,92 ± 0,2%) МГц; с завода литера 1 |
| Мощность | 10 мВт; с перемычкой J10 — порядка 25–30 мВт |
| Дальность | 5–10 км в городе с выносной антенной; 10–20 км за городом с направленной |
| Контроль связи | 20–90 минут, задаётся в центре охраны |
| Вход данных | COM-порт: ТТЛ, RS-232 и RS-485 |
| Питание | от 9 до 15 В; в дежурном режиме около 130 мА, максимум не более 200 мА |
| Температура | от -20 до +50 °C |
| Габариты | 75×120×32 мм (без антенны) |
RS-202TD-RRТо же для системы Риф Стринг-202: 30 литер, другие пределы контроля связи.
| Рабочая частота | одна из 30 литер в пределах полосы (433,92 ± 0,2%) МГц |
| Мощность | 10 мВт |
| Дальность | 5–20 км в городе с выносной антенной; 10–30 км за городом с направленной |
| Контроль связи | 4–20 минут, задаётся в центре охраны |
| Вход данных | COM-порт: ТТЛ, RS-232 и RS-485 |
| Питание | от 9 до 15 В; в дежурном режиме около 130 мА, максимум не более 200 мА |
| Температура | от -20 до +50 °C |
| Габариты | 75×120×32 мм (без антенны) |
Как это работает и подключается
- Дежурный режим: светодиод горит зелёным, раз в 4–6 минут по случайному закону уходит контрольный радиосигнал (красная вспышка около 2 с). На каждое событие передаётся пакет сигналов длительностью около 2 с: 8 раз для тревог и 5 раз для остальных, всего примерно 10–16 с. События от внешнего устройства стоят в очереди (буфер на 32 события), передача идёт последовательно.
- Контроль внешнего устройства: оно должно не реже раза в 5 с присылать тестовую посылку; если 30 секунд нет ни одной посылки, в эфир уходит извещение «Периферия» (код 330, раздел 0, зона 0), светодиод часто мигает зелёным; через 2 минуты после возобновления — восстановление. Контроль отключает перемычка J3 «на лету».
- Интерфейс: один двунаправленный COM-порт — RS-485 (A, B, GND, полудуплекс), ТТЛ 5 В (DI, DO, GND) или RS-232 (RX, TX, GND); выбор перемычкой J9. Параметры 9600-8-N-1; скорость 19200, 38400 или 115200 — перемычками J6 и J7. Телеграмма — 14 байт PXEEERRZZZCC<CR><LF>, передатчик подтверждает квитанцией через 5 мс; без квитанции повтор не ранее чем через 500 мс.
- Литеру задают перемычками L1–L5 по таблице; обучение ПЦН — J4 (J5 снята), питание выключить и включить: раз в 10 с идёт сигнал ОБУЧЕНИЕ; затем на ПЦН выбирают номер объекта и снимают J4.
Монтаж
- Место: внутри объекта в сухом скрытом месте, желательно в зоне датчиков периметра или объёма; корпус влагозащиты не обеспечивает — в сыром месте нужен влагозащитный ящик и гермовводы. Рекомендована выносная антенна снаружи (направленная АВ-433, в сложных условиях — АН-433).
- Штыревая антенна — только при расстоянии до приёмника порядка нескольких километров; лучшее место — центр оконного проёма на самоклейке; в помещении — не ближе 50 см от потолочного перекрытия, зазор от железобетонной стены не менее 10 см.
- К внешнему оборудованию — трёхпроводный кабель (два провода данных и GND). Линия RS-485 — до 1000 м, ТТЛ — не более 1 м; провода не прокладывают со стороны антенны. Антенна: жила в гнездо A, оплётка — в GND.
- Питание проще всего брать от оборудования, к которому подключён передатчик: ему нужна дополнительная нагрузка 200 мА; на случай пропадания 220 В — источник с резервным аккумулятором. Крепление: два овальных отверстия, шурупы затягивать после выравнивания.
- Проверка прохождения: J4 и J5, сигнал ТЕСТ раз в 10 с; ПЦН в режиме ТЕСТ ОБЪЕКТА показывает силу сигнала 10–90: 20 и ниже плохая, 30–40 удовлетворительная, 40–60 оптимальная, более 60 высокая; пропуск более 10% тестовых сигналов или уровень стабильно ниже 30 — связь недостаточна.
Примеры
Сопряжение с объектовым прибором по RS-485
Передатчик можно вынести к антенне, а прибор подключить к нему линией RS-485 до 1000 м — РЭ называет RS-485 самым дальнобойным и надёжным вариантом.
Свой прибор со своим сопряжением
РЭ ориентировано на разработчиков объектовых устройств: описаны физический интерфейс, формат телеграммы и протокол обмена.
Частые вопросы
Какое нужно сопряжение?
РЭ предполагает, что производители объектового оборудования сами разрабатывают устройства сопряжения со входным протоколом передатчика.
Какая гарантия?
Один год с даты продажи или установки, но не более трёх лет с даты приёмки ОТК.
Нюансы и грабли
- Передатчик создаёт помехи беспроводным датчикам объектового прибора: ставьте его как можно дальше от их приёмника, лучше с выносной антенной.
- В телеграмме допустимы только коды Contact ID из таблицы РЭ.
- Перемычка J8 отключает проверку контрольной суммы — только для отладки аппаратуры, в эксплуатации не надевать.
- Мощность выше 10 мВт (J10) требует регистрации в территориальном органе надзорной службы связи.
- Не надевайте перемычки, назначение которых не описано в РЭ. Для RS-202TD-RR литеру нужно выставить перед использованием обязательно.
