RS-201TF-RR / RS-202TF-RR — объектовые передатчики на два постоянно охраняемых шлейфа
Два шлейфа с настраиваемым типом (тревога, пожар, тревожная кнопка, Взят/Снят), выходы на сирену и лампу, вход контроля сети 220 В. RS-201TF-RR — для системы RS-201, RS-202TF-RR — RS-202.
Модели семейства
RS-201TF-RRОбъектовый передатчик системы Риф Стринг-201: тревожные извещения принимает RS-201RD и показывает ПЦН RS-201PN. Литера 1 с завода.
| Шлейфы | 2 переназначаемых, оконечный резистор 5,6 кОм, 12 В, нарушение не менее 350 мс |
| Мощность | номинальная 10 мВт |
| Дальность | 5–10 км в городе с выносной антенной; 10–20 км за городом с направленной |
| Контроль связи | 20–90 минут, задаётся в центре охраны |
| Сирена и лампа | 12 В 300 мА (лампу рекомендуется не более 100 мА) |
| Питание | от 9 до 15 В; в НОРМА 20 мА, максимум не более 200 мА без сирены и лампы |
| Температура | от -20 до +50 °C; сухие закрытые помещения |
| Габариты | 120×75×32 мм (без антенны) |

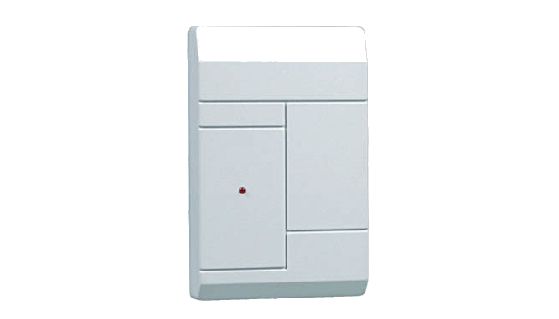

RS-202TF-RRТот же прибор для системы Риф Стринг-202: извещения принимает базовая станция RS-202BS, показывает ПЦН RS-202PN.
| Шлейфы | 2 переназначаемых, оконечный резистор 5,6 кОм, 12 В, нарушение не менее 350 мс |
| Мощность | номинальная 10 мВт |
| Дальность | 5–20 км в городе с выносной антенной; 10–30 км за городом с направленной |
| Контроль связи | 6–20 минут, задаётся на ПЦН |
| Сирена и лампа | 12 В 300 мА (лампу рекомендуется не более 100 мА) |
| Питание | от 9 до 15 В; в НОРМА 20 мА, максимум не более 200 мА без сирены и лампы |
| Температура | от -20 до +50 °C |
| Габариты | 120×75×32 мм (без антенны) |
Как это работает и подключается
- Типы ШС1: общая тревога (код 140), неисправность пожарного шлейфа (373), Взят/Снят (400), тревожная кнопка с громкой тревогой (123). Типы ШС2: общая тревога (140), пожарная тревога (110), тихая (122) или громкая (123) тревожная кнопка. После перестановки перемычек питание выключают и включают.
- Пожарный ШС2 фиксирует и неисправность: сопротивление менее 100 Ом — к.з. (код 372), более 30 кОм — обрыв (371); рекомендуются четырёхпроводные датчики; для двухпроводных (ИП-212-44, ИП-212-73, System Sensor 2151E и т.п.) возможно придётся подобрать оконечный резистор, а при к.з. вместо тревоги — включить последовательно с каждым датчиком резистор порядка 1 кОм. Перемычка J8 включает снятие питания пожарного шлейфа на 7 с через 1 минуту после нарушения.
- Тревога: в эфир сразу уходит пакет из 8 посылок по 3 с, лампа мигает, сирена работает 2 минуты; пожарная тревога приоритетнее охранной. Память тревоги — лампа мигает ещё 15 минут после восстановления. Шлейф считается восстановленным после 2 минут нормы, затем идёт извещение о восстановлении из 5 посылок.
- Тампер на плате: при снятии крышки уходит извещение ТАМПЕР (код 137) и три раза по три коротких сигнала сирены; восстановление — через 2 минуты. Вход POW: извещение об отключении и восстановлении сети 220 В (блок питания с резервным аккумулятором), перемычка J1 — «активный низкий» или «активный высокий».
- Обучение ПЦН: J4, питание выключить и включить — идёт сигнал ОБУЧЕНИЕ; сигнал ТЕСТ раз в 10 с — перемычки J4 и J5. Литера — перемычки L1–L5; с завода литера 1.
Монтаж
- Шлейфы: оконечный резистор 5,6 кОм ± 5% у последнего датчика; сопротивление проводов не более 330 Ом, утечка между проводниками не менее 20 кОм. Общие провода шлейфов — на колодки SGN, остальные общие — на GND. Неиспользуемый шлейф — резистор 5,6 кОм прямо на колодке.
- Место: внутри объекта в сухом скрытом недоступном месте; корпус влагозащиты не имеет — в сыром месте нужен влагозащитный ящик, не допускается подтекание воды по антенному кабелю. Рекомендуется выносная антенна снаружи (АН2-433 — до 20 км на открытой местности; на пределе — АН-433).
- Штыревая антенна: центр оконного проёма, на самоклейке; в помещении — не ближе 50 см от потолочного перекрытия, зазор от железобетонной стены не менее 10 см.
- Проверка: снимите все перемычки J1–J8, подключите резисторы 5,6 кОм на колодки шлейфов, питание на +12V и GND (защита от обратной полярности есть) — должен загореться зелёный светодиод; закорачивание шлейфов включает сирену и лампу; сброс — выключением питания.
Примеры
Тревожная кнопка и пожарные датчики
ШС1 — кнопка, ШС2 — пожарные датчики; тип шлейфа и код события выбираются перемычками на плате.
Передача Взят/Снят от другого оборудования
ШС1 можно использовать как вход постановки/снятия: ШС1 в норме — Взят, нарушен — Снят, без задержек на вход и выход; ШС2 при этом охраняется всегда.
Частые вопросы
Что показывает лампа в состоянии НОРМА?
Не горит; светодиод передатчика горит ровно зелёным, сирена выключена.
Как отличить охранную тревогу от пожарной по сигналу?
Охранная — лампа мигает примерно 2 раза в секунду, сирена непрерывная; пожарная — лампа мигает часто, сирена прерывистая; неисправность пожарного шлейфа — короткие вспышки лампы, сирена молчит.
Нюансы и грабли
- После перестановки перемычек типа шлейфа питание нужно выключить и включить.
- ШС1 в типе «неисправность пожарного шлейфа» работает как охранный, а не как полноценный пожарный: к.з. и обрыв для него не определяются и снятия питания нет.
- Если шлейф восстановили и снова нарушили до истечения 2 минут — извещений и повторной сирены не будет: прибор считает, что тревога продолжается.
- Извещение о восстановлении шлейфа приходит через 2 минуты после фактического восстановления — учитывайте при проверке.
- В РЭ для RS-201TF-RR литера 1 стоит с завода; для другой литеры её нужно выставить перемычками перед использованием.
Документация
- Альтоника — Риф Стринг RS-201TF-RR, руководство по эксплуатации
- Альтоника — Риф Стринг RS-202TF-RR, руководство по эксплуатации
