RS-201TP / RS-201TP8 — охранные приборы со встроенным радиопередатчиком на 5 и 8 шлейфов

Постановка ключами Touch Memory, выходы на сирену и лампу, реле, режим контроля доступа. RS-201TP — 5 шлейфов с фиксированным назначением, RS-201TP8 — 8 шлейфов с программируемым типом.

Объектовые приборы со встроенным передатчиком Риф Стринг RS-201TP и RS-201TP8

Модели семейства

RS-201TPПять шлейфов: ШС1 ДВЕРЬ (с задержкой), ШС2 ПЕРИМЕТР, ШС3 ОБЪЕМ, ШС4 ТРЕВОЖНАЯ КНОПКА (круглосуточный), ШС5 ПОЖАР (круглосуточный, с контролем к.з. и обрыва). Назначение не меняется.

Рабочая частота	одна из 4 литер в пределах полосы 433,92 ± 0,2% МГц; с завода литера 1
Мощность	номинальная 10 мВт
Дальность	5–10 км в городе с выносной антенной; 10–20 км за городом с направленной
Контроль связи	20–90 минут, задаётся на ПЦН
Ключи	Touch Memory, до 20 ключей
Сирена и лампа	12 В 300 мА (лампу рекомендуется не более 100 мА)
Реле	72 В при токе до 500 мА; ток до 3 А при напряжении 24 В
Питание	от 10 до 15 В; в НОРМА 75 мА, максимум не более 300 мА
Температура	от -20 до +50 °C; закрытые неотапливаемые помещения
Габариты	160×110×32 мм (без антенны)

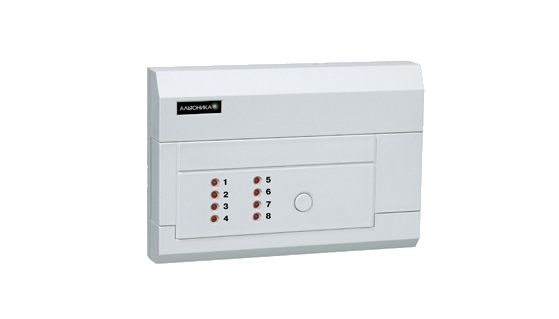

RS-201TP8Восемь шлейфов, тип каждого программируется специальным программатором: дверной (только ШС1), охранный, внутренний, тревожный, тихий тревожный, пожарный, служебный или отключен; для каждого можно задать код Contact ID.

Рабочая частота	одна из 4 литер в пределах полосы 433,92 ± 0,2% МГц; с завода литера 1
Мощность	номинальная 10 мВт
Дальность	5–10 км в городе с выносной антенной; 10–20 км за городом с направленной
Контроль связи	20–90 минут, задаётся на ПЦН
Ключи	Touch Memory, до 20 ключей
Сирена и лампа	12 В 300 мА
Реле	72 В при токе до 500 мА; ток до 3 А при напряжении 24 В
Питание	от 10 до 15 В; средний ток 100–200 мА, максимум не более 500 мА
Температура	от -20 до +50 °C; сухие закрытые помещения
Габариты	160×110×32 мм (без антенны)

Как это работает и подключается

Режимы ВЗЯТ и СНЯТ запоминаются при выключении питания; тревога не сохраняется. В ВЗЯТ контролируются все шлейфы (у RS-201TP — все пять), в СНЯТ — только круглосуточные.
Постановка: ключ прикладывают и удерживают до редкого мигания светодиода считывателя; задержка на выход — 60 с, закончится при закрытии двери и ещё 5 с. Три чужих ключа подряд — блокировка всех ключей примерно на 10 с. Номер ключа 1–20 уходит в извещениях о взятии и снятии.
Тревога: сирена на 2 минуты, лампа мигает, пока нарушен шлейф, и ещё 10 минут после восстановления; пожарная индикация приоритетнее охранной (сирена прерывистая, лампа часто мигает); при неисправности пожарного шлейфа лампа коротко вспыхивает, сирена молчит.
RS-201TP8: светодиод каждого шлейфа — не горит (снят или отключён), горит красным (взят, норма), мигает 2,5 Гц (тревога), 10 Гц (пожарная тревога), короткие вспышки (неисправность пожарного или нарушение служебного шлейфа). Автоматическое снятие питания пожарного шлейфа возможно у ШС7 и ШС8.
Прибор поставляется на литере 1; для другой литеры его нужно перепрограммировать программатором RS-202PRG (приобретается отдельно). Обучение ПЦН и тест прохождения включаются служебными режимами на перемычках.

Монтаж

Комплект: прибор, считыватель Touch Memory, два ключа, мастер-ключ, штыревая антенна, резисторы 5,6 кОм (5 шт. у RS-201TP, 10 шт. у RS-201TP8), две стяжки для антенного кабеля и РЭ. К RS-201TP можно подключить два считывателя параллельно. Литеру, отличную от 1, выставляют программатором RS-202PRG (приобретается отдельно).
Сирена и лампа — 12 В, не более 300 мА; многие сирены в импульсе потребляют ток заметно больше паспортного — тогда сирену подключают через встроенное реле.
Выносная антенна снаружи — основной вариант: направленная АВ-433 даёт до 20 км на открытой местности, на пределе — АН-433. Штыревая из комплекта — при расстоянии до приёмника порядка нескольких километров: в проёме окна к приёмнику (лучше по центру, на самоклейке на стекле), иначе в помещении подальше от проводки и металла, не ближе 50 см от потолочного перекрытия и с зазором не менее 10 см от железобетонной стены.
Крепление: овальные отверстия слева и справа в основании, шурупы затягивают после выравнивания; штыревая антенна — в левое гнездо антенной колодки, у выносной жила в левое гнездо, оплётка в правое; кабель прижать стяжкой через пазы в плате. Провода питания, шлейфов, оповещателей, считывателя и реле — через нижнее отверстие.
Проверка прохождения: служебный режим ТЕСТ (J9+J2), сигнал раз в 10 с; без пропусков и уровень 30–40 и более — надёжно; больше 10% пропусков или уровень стабильно ниже 30 — связь недостаточна.

Примеры

Квартира, дача, гараж, торговый павильон

Прибор берёт под охрану объект и передаёт извещения по радио на RS-201RD и ПЦН RS-201PN; на объекте при тревоге включается сирена и лампа.

Контроль доступа к одной двери

Реле можно использовать для электрического замка: пользователь с ключом отпирает дверь тем же ключом.

Частые вопросы

Когда нужен RS-201TP8, а когда RS-201TP?

RS-201TP — пять шлейфов с жёстким назначением; RS-201TP8 — восемь с программируемым типом и кодом Contact ID.

Сколько ключей поддерживается?

До 20 в обоих приборах; номер ключа 1–20 передаётся в извещениях.

Нюансы и грабли

При нарушенном ШС2 ПЕРИМЕТР поставить RS-201TP под охрану нельзя; при нарушенных ШС4 или ШС5 (СНЯТ ТРЕВОГА) постановка невозможна.
Если после прикладывания ключа нет индикации — плохой контакт: слегка смещайте ключ от центра площадки, регулярно протирайте ключи и контакты спиртом.
RS-201TP8: тип шлейфа определяет тактику охраны на объекте, а код Contact ID — какое извещение уйдёт в эфир; соответствие типа и кода программатором и прибором не проверяется, коды с признаком «пользователь» программировать нельзя.
Для объекта с пользователем внутри объёмные датчики использовать нельзя.
Условия эксплуатации различаются: RS-201TP допускает закрытые неотапливаемые помещения без конденсации влаги, RS-201TP8 — только сухие закрытые.
