Риф Стринг RS-202TP, TP8, TX8, TX8N — объектовые приборы с радиопередатчиком

Объектовые приборы радиоканальной охраны «Риф Стринг-202» (433,92 МГц): 5 или 8 шлейфов, ключи Touch Memory, сирена и лампа. TX8 и TX8N — концентраторы для расширителей.

Объектовые приборы-передатчики Риф Стринг RS-202TP, RS-202TP8, RS-202TX8, RS-202TX8N

Модели семейства

RS-202TPПять шлейфов с фиксированным назначением: ДВЕРЬ, ПЕРИМЕТР, ОБЪЕМ, ТРЕВОЖНАЯ КНОПКА, ПОЖАР. Тактика охраны задаётся джамперами J1–J8 на плате, программатор нужен только для частотной литеры, режима контроля связи и уровня входа POW.

Шлейфы	5 с оконечным резистором 5,6 кОм: ШС1 ДВЕРЬ (с задержкой), ШС2 ПЕРИМЕТР, ШС3 ОБЪЕМ, ШС4 ТРЕВОЖНАЯ КНОПКА, ШС5 ПОЖАР; назначение изменить нельзя
Рабочая частота	433,92 ± 0,2% МГц; литера задаётся программатором RS-202PRG
Мощность излучения	10 мВт; при установленной перемычке мощности — 25-30 мВт (нужна регистрация)
Контроль связи	6-12 минут; начиная с 8 версии — «быстрый» режим (интервал 45-75 с) или «медленный» (4-6 минут)
Питание	от 10 до 15 В постоянного тока; в норме не более 75 мА, максимум не более 400 мА при всех закороченных шлейфах (без сирены и лампы)
Релейный выход	на переключение: 72 В при токе до 500 мА; 3 А при 24 В
Габариты	160 х 110 х 32 мм (без антенны)
Температура	от -20 до +50 °C, сухие закрытые помещения без конденсации

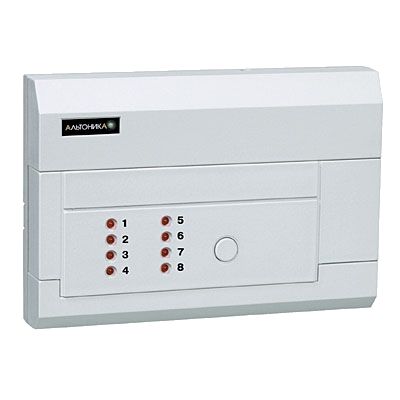

RS-202TP8Восемь шлейфов, тип каждого программируется: дверной (только ШС1), охранный, внутренний, тревожный, тихий тревожный, пожарный, служебный, отключен. К прибору подключаются зонные расширители RS-202SX8.

Шлейфы	8, тип и код Contact ID программируются независимо; как дверной можно задать только ШС1
Контроль связи	6-20 минут, задаётся на ПЦН
Питание	от 10 до 15 В постоянного тока; среднее потребление 150-200 мА, максимум не более 500 мА при всех закороченных шлейфах (без сирены и лампы)
Задержка на выход	программируется: 0, 30 или 60 с
Задержка на вход	от 0 до 60 с с шагом 5 с
Расширители	RS-202SX8: до 8 штук по 8 шлейфов, всего максимум 72 шлейфа; разделов охраны не создают
Габариты	160 х 110 х 32 мм (без антенны)
Условия	от -20 до +50 °C; закрытые неотапливаемые помещения без конденсации

RS-202TX8Восемь программируемых шлейфов, как у TP8, плюс функция охранного концентратора: по шине RS-485 принимает расширители RS-202X8, RS-202X2 и аналогичные, каждый из которых образует отдельный раздел.

Шлейфы	8 программируемых шлейфов, оконечный резистор 5,6 кОм
Расширители	по RS-485 максимум 8 штук (RS-202X8, RS-202X2 и т.п.); номер раздела расширителя от 1 до 8, сам прибор — нулевой раздел, всего до 9 разделов
Контроль связи	6-20 минут, задаётся на ПЦН
Питание	от 10 до 15 В постоянного тока; среднее потребление 150-200 мА, максимум не более 500 мА
Релейный выход	тревожный, на переключение: 72 В при токе до 500 мА; 3 А при 24 В
Световой оповещатель	12 В 300 мА, рекомендуется не более 100 мА
Габариты	160 х 110 х 32 мм (без антенны)
Программирование	программатор, файл TX8ProgStd.exe, служебный режим J9+J5

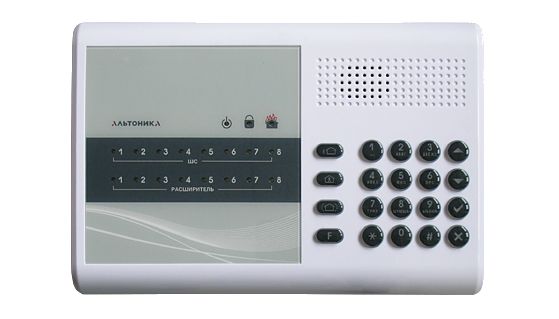

RS-202TX8NНовое поколение концентратора на 8 шлейфов: встроенная клавиатура, ключи Touch Memory, 30 частотных литер перемычками, USB-программирование, возможность подключить GSM-модуль. Корпус крупнее, оповещатели включаются через реле.

Рабочая частота	одна из 30 частотных литер в полосе 433,92 ± 0,2% МГц; поставляется на литере 1, смена — джамперами J14–J18
Контроль связи	4-90 минут, устанавливается в центре охраны
Постановка-снятие	встроенная клавиатура (4-значный код) и ключи Touch Memory; 20 пользователей, 3 ячейки спецключей, 3 ячейки кодов «под принуждением»
Релейные выходы	сирена и световой оповещатель — до 0,5 А каждый; тревожное реле 125 В при токе до 500 мА, до 1 А при 24 В
Питание	от 10 до 15 В постоянного тока; среднее потребление 100-200 мА, максимум не более 500 мА при всех закороченных шлейфах
Мощность излучения	не более 10 мВт; с установленной J13 — порядка 30-50 мВт (нужна регистрация)
Габариты	220 х 150 х 40 мм (без антенны)
Программирование	USB, программа Prog202NStd.exe, служебный режим J9+J5; нужен драйвер Ftdi

Как это работает и подключается

Режимы ВЗЯТ и СНЯТ хранятся в энергонезависимой памяти. В ВЗЯТ контролируются все шлейфы, в СНЯТ — только круглосуточные. Тревога в памяти не хранится: при выключении питания в тревоге она сбрасывается.
Взятие: приложите ключ к считывателю и держите, пока светодиод не начнёт редко мигать. Если считыватель внутри, у TP есть задержка на выход 60 с; пока дверь открыта, отсчёт стоит, после закрытия двери прибор ждёт ещё 5 с и встаёт под охрану, в эфир уходит ВЗЯТ с номером ключа.
Снятие: приложите ключ. Если считыватель внутри объекта, задержка на вход у TP задаётся перемычками: 15, 30 или 60 с либо ноль; у TP8 и TX8 программируется. Для считывателя снаружи ставят нулевую задержку.
Тревога: сирена 2 минуты, лампа мигает, пока нарушен шлейф, и ещё 10 минут после восстановления. Сброс — ключом (прибор при этом снимется с охраны), затем у TP, TP8 и TX8 кнопкой на приборе не менее 0,25 с стирается память тревог.
Радиообмен: извещения уходят пакетами посылок по 3 с (у TP8, TX8 и TX8N при тревоге 8 посылок, при других событиях 5); восстановление шлейфа передаётся с задержкой около 2 минут. Пожарные извещения идут вне очереди.
Пожарный шлейф фиксирует не только тревогу, но и обрыв и короткое замыкание; при пожарной тревоге ШС5 TP снимает питание со шлейфа на 7 с через 1 минуту и повторяет раз в минуту, пока шлейф не восстановится.
Спецключи службы охраны (до трёх) — отметить прибытие наряда и перевзять объект после тревоги. Мастер-ключ (TP, TP8, TX8) нужен для записи ключей: им можно снять с охраны и сбросить тревогу, но нельзя поставить под охрану.

Монтаж

Корпус крепится к стене двумя шурупами через овальные отверстия по бокам основания. Провода пропускайте через отверстие в нижней части основания.
Прибор ставьте внутри объекта в сухом скрытом месте. Для нормальной связи нужна выносная антенна снаружи; штыревая из комплекта — только при расстоянии в несколько километров и без серьёзных препятствий. В оконном проёме, на максимальном расстоянии от проводки и массивных металлических предметов, не ближе 50 см от перекрытия.
Выносная антенна: центральная жила фидера на левое гнездо антенной колодки, оплётка на правое, кабель прижмите стяжкой к плате. Штыревую антенну — в левое гнездо и винтом.
Шлейфы: оконечный резистор 5,6 кОм ± 5% в конце линии, у последнего датчика. Сопротивление проводников шлейфа не более 330 Ом, утечка между проводниками не менее 20 кОм. Нарушение — обрыв или замыкание дольше 350 мс. Неиспользуемый шлейф закройте резистором прямо на колодке.
Общие провода шлейфов подключайте к колодкам SGN, все остальные общие — к GND. Общий провод сирены лучше вести не на плату, а прямо на минус источника питания.
TP, TP8, TX8: сирена и лампа на 12 В, ток не более 300 мА каждая. Многие сирены в импульсе берут больше, чем в паспорте; мощную сирену включайте через встроенное реле. У TX8N сирена и лампа включаются релейными выходами до 0,5 А.
Считыватель: витая пара на TM и GND, длина линии TM до 30 м. Два считывателя — площадки для ключей параллельно, светодиоды последовательно; суммарная длина линий TM не более 30 м.
Электрозамок питайте от отдельного источника, а в цепи замка ставьте искрогасящий элемент (диод, RC-цепочку или варистор). Электрозащёлке обычно нужен импульс 1 с на нормально разомкнутых контактах, электромагнитному замку — 5 с на нормально замкнутых. Кнопка выхода — нормально разомкнутая, у TP на колодки KEY.
Приёмка: все шлейфы закоротить по очереди — должны включиться тревога, сирена и реле; обучить ПЦН; проверить прохождение служебным режимом передачи ТЕСТ (у TP — J9+J2): сигнал каждые 10 с без пропусков, уровень 30-40 и выше. Больше 10% потерь или уровень стабильно ниже 30 — связь ненадёжна, меняйте место или антенну; проверяйте в разное время суток и в дождь.

Примеры

Квартира, дача, гараж, торговый павильон под централизованную охрану

RS-202TP: геркон на входную дверь в ШС1, окна в ШС2, объёмный датчик в ШС3, кнопка в ШС4, пожарные датчики в ШС5; взятие и снятие ключом Touch Memory, на объекте сирена и лампа.

Объект с несколькими независимо охраняемыми помещениями

RS-202TX8 или TX8N как головной прибор, к нему по RS-485 расширители RS-202X8 и RS-202X2: один передатчик и одна антенна на все разделы.

Больше шлейфов без разделов

К RS-202TP8 зонные расширители RS-202SX8 добавляют шлейфы (до 72 всего), но взятие и снятие остаются общими; для сложных объектов РЭ советует RS-202TC и подходящую охранную панель.

Дверь с электрозамком

Режим контроля доступа: тем же ключом, которым ставят и снимают объект, отпирается замок одной двери; тревожное реле при этом работает на замок.

Частые вопросы

Чем RS-202TX8 отличается от RS-202TP8?

Обе модели на 8 программируемых шлейфов. TX8 — ещё и концентратор: по RS-485 принимает до 8 расширителей RS-202X8, RS-202X2 и т.п., каждый из которых даёт отдельный раздел. К TP8 подключают зонные расширители RS-202SX8, они добавляют только шлейфы (до 72 всего) без независимых разделов.

Нужно ли регистрировать передатчик?

По РЭ в полосе 433,92 ± 0,2% МГц охранные устройства мощностью до 10 мВт не регистрируют. Если подняли мощность перемычкой (25-30 мВт у TP, 30-50 мВт у TX8N), регистрация в территориальном органе надзора в сфере связи обязательна.

Сколько ключей и пользователей?

У TP, TP8 и TX8 — до 20 ключей Touch Memory, номер ключа уходит в извещениях о взятии и снятии, плюс спецключи службы охраны. У TX8N 20 ячеек пользователей под код с клавиатуры или ключ, 3 для спецключей и 3 для «принуждения».

Как менять частотную литеру?

У TP, TP8 и TX8 — программатором RS-202PRG: снять перемычку J11, подключить программатор, запустить RS202PRG.exe, затем включить питание. У TX8N — джамперами J14–J18 по таблице в РЭ (штатно литера 1).

Нюансы и грабли

Передатчик нужно «обучить» на ПЦН по эфиру до начала работы: у каждого свой код. Без этого на пульт ничего не придёт.
Если не успели выйти за время задержки на выход, прибор встанет под охрану вместе с вами, и выйти без тревоги не удастся: снимите, поставьте заново.
Охранять объект с людьми внутри можно только без объёмных датчиков.
Взять под охрану нельзя при нарушенном шлейфе ПЕРИМЕТР, а также при нарушенных круглосуточных шлейфах (тревожная кнопка, пожар). Сначала устраните нарушение и сбросьте тревогу. Если через 20-30 с после закрытия двери прибор не встал на охрану, неисправен объёмный датчик или проводка шлейфа ОБЪЕМ.
Удалить из памяти один ключ нельзя: стираются все, потом заново записываются оставшиеся. У TP, TP8 и TX8 потерянный мастер-ключ новым не заменить — прописать его может только изготовитель.
Три «чужих» ключа подряд блокируют реакцию на любые ключи примерно на 10 с. Если ключ не читается совсем, сместите его по площадке и протрите контакты спиртом.
У TX8 и TX8N номера всех расширителей нужно разрешить при программировании головного прибора, иначе их извещения не передаются. Головной прибор не показывает состояние расширителей: только связь с ними.
Выключили питание, пока в очереди были события, — они потеряны.
Частая ошибка после программирования: не надета перемычка J11. Если зелёный светодиод ПЕРЕДАЧА в паузах не гаснет, а мерцает (у TX8N мерцает ОШИБКА), проверьте J11 и перезапустите питание; не помогло — ремонт.
TX8N: мастер-код по умолчанию 1111 — смените сразу. После трёх неверных кодов клавиатура блокируется на 10 с.
Мощность свыше 10 мВт (перемычка у TP, J13 у TX8N) требует регистрации в территориальном органе надзора в сфере связи. В режиме «быстрого» контроля связи на одной литере допустимо примерно 100-200 объектов, в «медленном» — 500-600.
РЭ расходятся по условиям: у TP и TX8 — сухие закрытые помещения, у TP8 — закрытые неотапливаемые; ориентируйтесь на холодное помещение только по TP8, остальным — тепло и без конденсации.
