ALeko · электромагнитные замки

AL-20FU / AL-40FU / AL-80FU — компактные накладные электромагнитные замки

Компактный электромагнитный замок для лёгких дверей, фрамуг, окон, шкафов и люков — дополнительное дистанционно-управляемое запирание. 12 или 24 В постоянного тока, удержание 200–800 Н.

Компактные электромагнитные замки ALeko F

Модели семейства

AL-20FUСамый малый корпус (65×32×13 мм), крепится одним винтом с покачиванием на 2–3°; усилие удержания 200 Н ±10 %.

Усилие удержания якоря	200 Н ±10 %
Напряжение питания	12 или 24 В постоянного тока, допуск +20/-10 %
Ток потребления	12 В — не более 0,23 А; 24 В — не более 0,1 А
Габариты корпуса	65×32×13 мм
Габариты якоря	65×14×6 мм
Масса комплекта	не более 0,25 кг
Длина проводов	не менее 0,3 м
Климатическое исполнение	УХЛ3.1, минус 20…плюс 40 °С

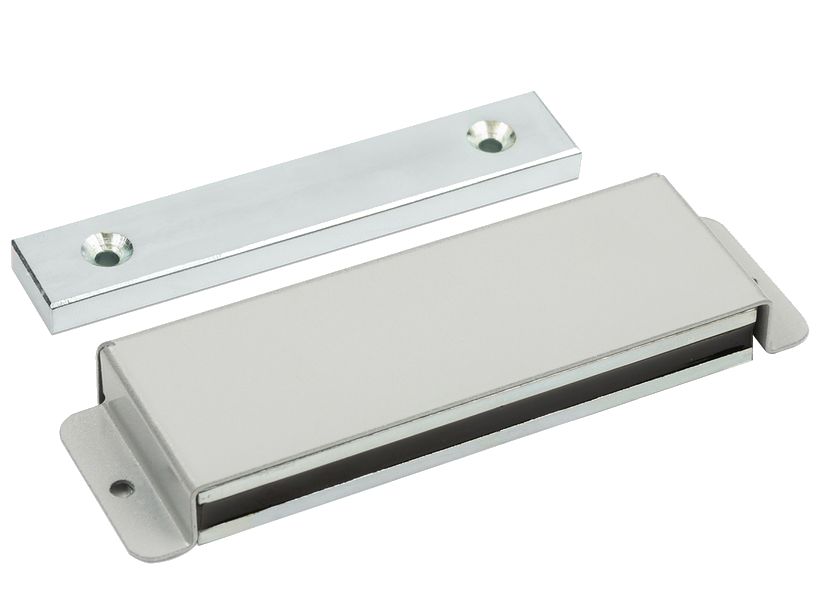

AL-40FUКорпус с основанием и кожухом 134,5×42,0×16,5 мм; усилие удержания 400 Н ±10 %.

Усилие удержания якоря	400 Н ±10 %
Ток потребления	12 В — не более 0,23 А; 24 В — не более 0,1 А
Габариты корпуса с основанием и кожухом	134,5×42,0×16,5 мм
Габариты якоря	110×20×7 мм
Масса комплекта	0,6 кг
Длина проводов	не менее 0,37 м
Климатическое исполнение	УХЛ3.1, минус 20…плюс 40 °С

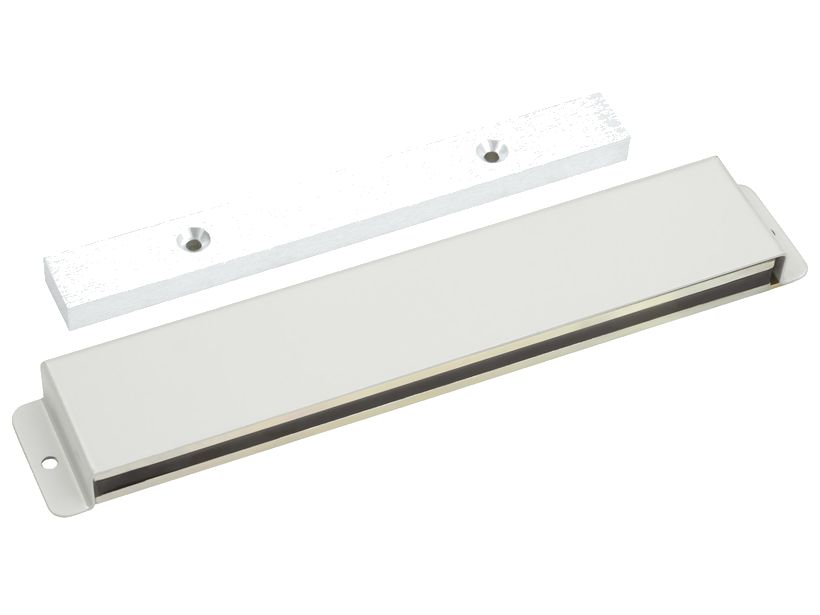

AL-80FUДля дверей с большой частотой проходов; корпус 219,5×42,0×16,5 мм, IP65, усилие удержания 800 Н ±10 %.

Усилие удержания якоря	800 Н ±10 %
Ток потребления	12 В — не более 0,24 А; 24 В — не более 0,13 А
Габариты корпуса с основанием и кожухом	219,5×42,0×16,5 мм
Габариты якоря	170×20×10 мм
Масса комплекта	не более 1,2 кг
Длина проводов	не менее 0,4 м
Степень защиты	IP65
Климатическое исполнение	УХЛ3.1, минус 20…плюс 40 °С

Как это работает и подключается

Замок состоит из корпуса и якоря; срабатывание — при механическом контакте их рабочих поверхностей после подачи напряжения питания.
Управление — по двум постоянно присоединённым изолированным проводам.

Монтаж

AL-20FU: корпус крепится одним потайным винтом/саморезом через отверстие Ø5 мм в центре, винт затягивается не до конца — для свободного покачивания вокруг оси на 2–3°; ограничение угла — элементами конструкции шкафа/люка.
AL-20FU: якорь крепится двумя саморезами или винтами М3, резиновые амортизаторы обеспечивают подвижность и упругое прижатие; крепёж не затягивать до конца, люфт 0,2…0,4 мм.
AL-40FU и AL-80FU: установка в средней части двери позволяет избежать деформации двери при эксплуатации.
Крепёж винтов стопорить нитрокраской, стопорящим герметиком или компаундом от самоотвинчивания.
Для уменьшения коммутационных помех рекомендуется устанавливать защитный диод 1N5406 (входит в комплект поставки).

Примеры

Пожарный шкаф, окно, люк

AL-20FU по РЭ применяется как дополнительное запирающее устройство для пожарных шкафов, контейнеров, лёгких дверей окон, технологических люков, мебельных шкафов.

Офисная дверь с высокой проходимостью

AL-80FU по РЭ предназначен для дверей офисных помещений с большой частотой проходов и для лёгких дверей толщиной менее 35 мм, где врезной замок не встаёт.

Частые вопросы

Чем отличаются AL-20FU, AL-40FU и AL-80FU?

Усилием удержания (200/400/800 Н) и способом крепления: AL-20FU — компактный, на одном покачивающемся винте; AL-40FU и AL-80FU — в корпусе с основанием и кожухом, AL-80FU дополнительно имеет IP65 и рассчитан на дверь с большой частотой проходов.

Подходит ли замок для тонкой двери?

Да, AL-80FU по РЭ предназначен именно для лёгких дверей толщиной менее 35 мм, где нельзя установить врезной замок.

Нюансы и грабли

Рабочие поверхности корпуса и якоря должны плотно прилегать друг к другу при закрывании двери — иначе теряется усилие удержания.
Крепёж (винты/саморезы) в основной комплект поставки AL-20FU не входит.
AL-20FU и AL-40FU не имеют заявленной степени защиты IP — учитывать при выборе для влажных мест; у AL-80FU — IP65.
На рабочих поверхностях со временем могут появляться тёмные пятна — это не влияет на работоспособность.

Документация

ALeko — Руководство по эксплуатации AL-20FU (20FU.000 РЭ)
ALeko — Руководство по эксплуатации AL-40FU
ALeko — Руководство по эксплуатации AL-80FU
