AL-150…400 PRemium — накладные электромагнитные замки с контролем по датчику Холла

Накладной электромагнитный замок для внутренних распашных дверей: датчик Холла и двухцветный индикатор контролируют якорь, геркон — дверь. IP20, удержание 150–400 кгс.

Модели семейства

AL-150 PRemiumУсилие удержания не менее 1500 Н (150 кгс), класс устойчивости U1.

Усилие удержания	не менее 1500 Н (150 кгс), класс устойчивости U1
Остаточное усилие при аварийном отключении	не более 100 Н (10 кгс)
Напряжение питания	12 или 24 В постоянного тока, допуск +20/-10 %
Ток потребления	12 В — не более 0,29 А; 24 В — не более 0,15 А
Ток по цепи управления	12 В — не более 12 мА; 24 В — не более 6 мА
Габариты корпуса	150×33×19,5 мм
Габариты якоря	117×32,5×14,5 мм
Масса комплекта	не более 1,1 кг
Длина кабеля	не менее 0,4 м

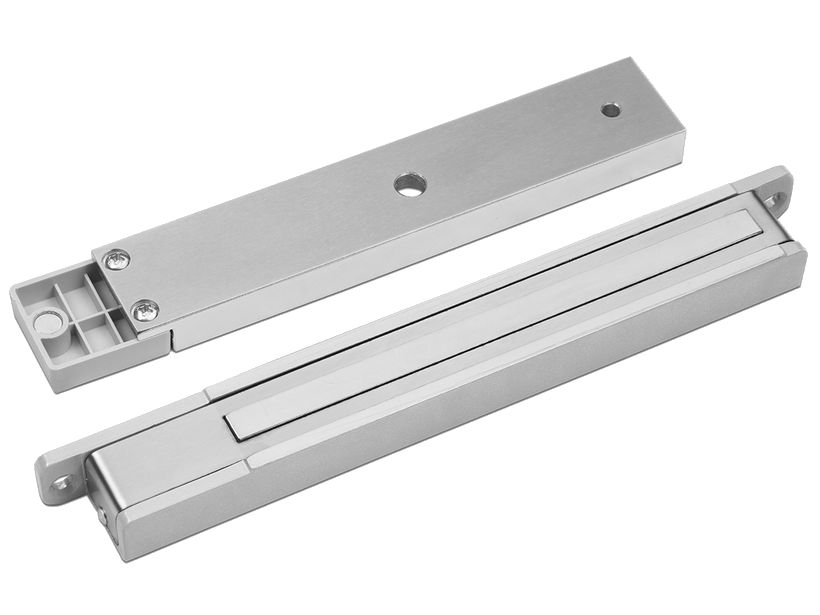

AL-200 PRemiumУсилие удержания не менее 2000 Н (200 кгс), класс устойчивости U1.

Усилие удержания	не менее 2000 Н (200 кгс), класс устойчивости U1
Остаточное усилие при аварийном отключении	не более 100 Н (10 кгс)
Ток потребления	12 В — не более 0,35 А; 24 В — не более 0,18 А
Ток по цепи управления	12 В — не более 12 мА; 24 В — не более 6 мА
Габариты корпуса	230×30×19,5 мм
Габариты якоря	197×32,5×14,5 мм
Масса комплекта	не более 1,45 кг
Длина кабеля	не менее 0,4 м

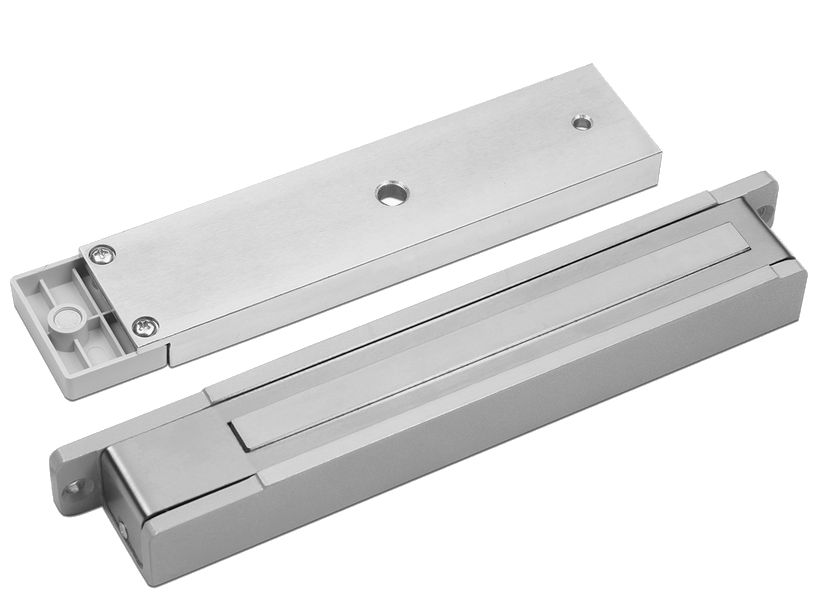

AL-300 PRemiumУсилие удержания не менее 3000 Н (300 кгс), класс устойчивости U2.

Усилие удержания	не менее 3000 Н (300 кгс), класс устойчивости U2
Остаточное усилие при аварийном отключении	не более 100 Н (10 кгс)
Ток потребления	12 В — не более 0,39 А; 24 В — не более 0,20 А
Ток по цепи управления	12 В — не более 12 мА; 24 В — не более 6 мА
Габариты корпуса	230×38×25,5 мм
Габариты якоря	193×42×14,5 мм
Масса комплекта	не более 2,1 кг
Длина кабеля	не менее 0,4 м

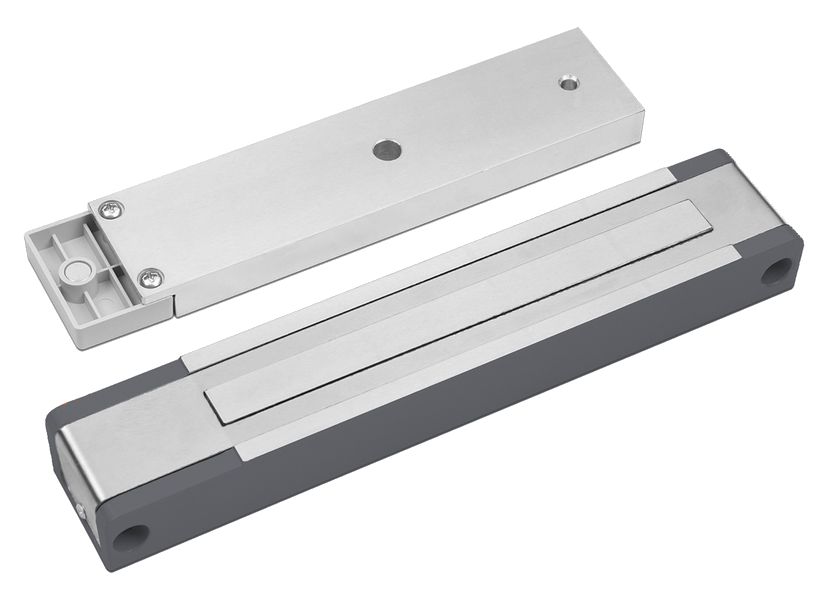

AL-400 PRemiumУсилие удержания не менее 4000 Н (400 кгс), класс устойчивости U3.

Усилие удержания	не менее 4000 Н (400 кгс), класс устойчивости U3
Остаточное усилие при аварийном отключении	не более 200 Н (20 кгс)
Ток потребления	12 В — не более 0,53 А; 24 В — не более 0,22 А
Габариты корпуса	225×42×26,5 мм
Габариты якоря	193×42×14,5 мм
Масса комплекта	не более 2,9 кг
Длина кабеля	не менее 0,4 м

Как это работает и подключается

Замок состоит из корпуса и якоря; срабатывание — при механическом контакте их рабочих поверхностей после подачи питания.
Встроенный датчик Холла управляет твердотельным аналогом герконового реле контроля состояния замка; отдельный геркон с магнитом в якоре — датчик положения двери, работает независимо от питания.
Контакты реле датчика Холла замыкаются, когда дверь заблокирована, и размыкаются при разблокировке.

Монтаж

Комплект поставки AL-150 PRemium рассчитан на дверь толщиной от 35 до 47 мм; для полотна толще 47 мм — заменить штатный винт А2.M6-6gx35.88.016 ГОСТ 17475-80 на винт нужной длины класса прочности 8.8 (в комплект не входит).
Правильное положение якоря относительно корпуса обеспечивается совмещением кромок А (рисунок 2 РЭ).
Винт крепления якоря затягивать с усилием, исключающим самоотворачивание; рекомендуется стопорить герметиком «Анатерм» или нитрокраской НЦ.
Для уменьшения влияния коммутационных помех выходы герконового датчика и датчика Холла рекомендуется подключать к СКУД отдельным 4-жильным кабелем.

Примеры

Дверь с доводчиком

РЭ описывает крепление корпуса в верхней части дверной коробки и якоря на полотне двери, открывающейся наружу; для дверей, открывающихся внутрь, нужен монтажный комплект МК 150-IN (для AL-150).

Контроль состояния через СКУД

Двухцветный индикатор и датчик Холла показывают, обеспечена ли удерживающая сила: красный — поле достаточно для блокировки, зелёный — замок разблокирован или прилегание нарушено.

Частые вопросы

Чем отличаются модели PRemium друг от друга?

Усилием удержания (150/200/300/400 кгс) и, соответственно, габаритами корпуса и якоря, током потребления и классом устойчивости к взлому (U1 для 150/200, U2 для 300, U3 для 400) — по РЭ.

Можно ли ставить замок на дверь, открывающуюся внутрь?

Да, но нужен дополнительный монтажный комплект (например, МК 150-IN для AL-150 PRemium) — базовая комплектация рассчитана на двери, открывающиеся наружу.

Нюансы и грабли

IP20 — только для эксплуатации внутри помещений; попадание воды и агрессивных сред на рабочие поверхности не допускается.
Геркон коммутирует только резистивную нагрузку — индуктивную и емкостную коммутировать нельзя.
При загрязнении рабочих поверхностей или неточном совмещении якоря с корпусом магнитное поле падает, датчик Холла не срабатывает и указывает на неисправность, а удерживающая сила снижается.
При установке на деревянные конструкции или конструкции со слабым теплоотводом корпус может нагреваться выше температуры среды на 30 °С — это не неисправность.
Работоспособность гарантирована от минус 20 до плюс 40 °С при влажности до 98 % (при +25 °С); хранение — при плюс 5…плюс 40 °С.
