ALM-350FT / ALM-350FTK / ALM-350FTL — влагозащищённые замки закрытого типа для калиток и ворот
Электромагнитный замок не занимает дверной проём: якорь или корпус спрятаны в вандалостойкий стальной кожух, кабель идёт скрыто в опорный столб. IP67, до минус 60 °С, удержание 350 кгс.
Модели семейства
ALM-350FTНакладной монтаж на распашные двери, открывающиеся наружу и внутрь; якорная часть в защитном кожухе.
| Усилие удержания | не менее 3500 Н (350 кгс), класс устойчивости U3 |
| Остаточное усилие при отключении питания | не более 0,5 кгс |
| Напряжение питания | 12 или 24 В постоянного тока, допуск +20/-10 % |
| Ток потребления | 12 В — не более 0,58 А; 24 В — не более 0,29 А |
| Габариты корпуса | 225×42,5×27 мм |
| Габариты якорной части | 235×103×52 мм |
| Масса комплекта | не более 4,3 кг |
| Длина проводов | 0,5 м (по согласованию — до 10 м) |
| Степень защиты | IP67 |
| Климатическое исполнение | О1, минус 60…плюс 50 °С |

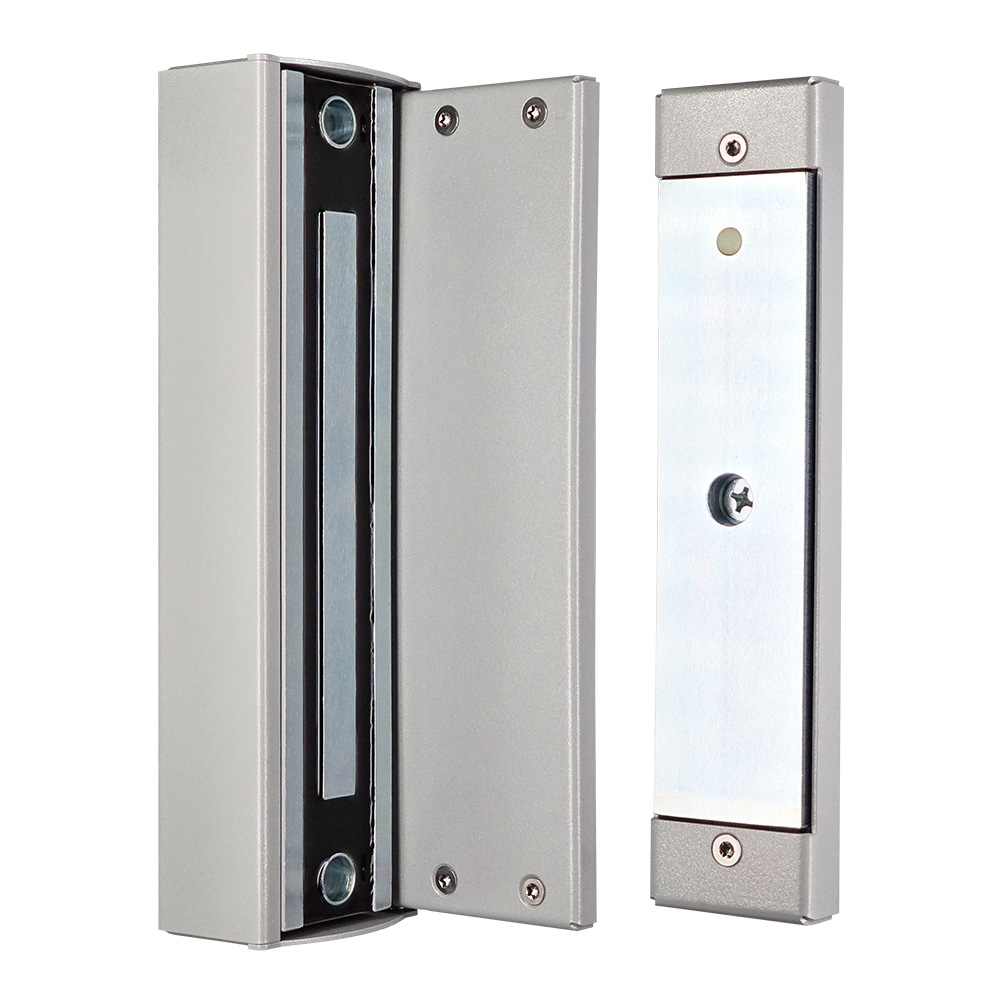

ALM-350FTKНакладной монтаж на опорный столб калитки, кабель прокладывается скрыто внутрь столба; минимальный зазор створка-столб 12 мм.
| Усилие удержания | не менее 3500 Н (350 кгс), класс устойчивости U3 |
| Остаточное усилие при отключении питания | не более 0,5 кгс |
| Ток потребления | 12 В — не более 0,58 А; 24 В — не более 0,29 А |
| Габариты якорной части | 210×47×20,5 мм |
| Габариты корпуса | 232×65,2×100 мм |
| Масса комплекта | не более 4,3 кг |
| Длина проводов | 0,5 м (по согласованию — до 10 м) |
| Степень защиты | IP67 |
| Климатическое исполнение | О1, минус 60…плюс 50 °С |

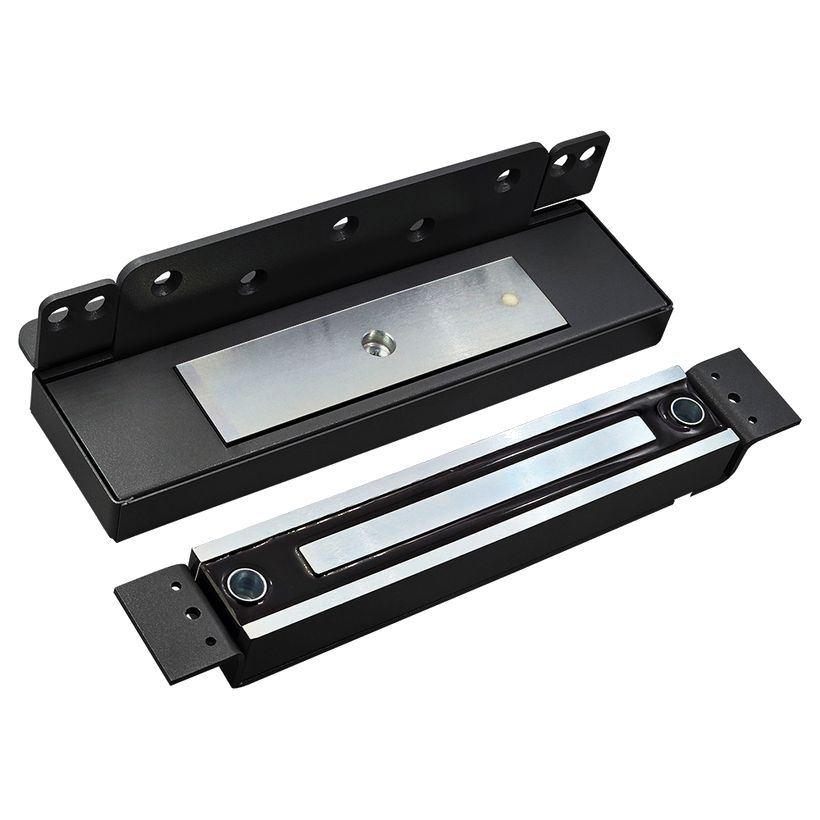

ALM-350FTLВрезной монтаж якорной части в опорный столб калитки; замок не препятствует проходу, комплектуется ручкой для открывания.
| Усилие удержания | не менее 3500 Н (350 кгс), класс устойчивости U3 |
| Остаточное усилие при отключении питания | не более 0,5 кгс |
| Ток потребления | 12 В — не более 0,58 А; 24 В — не более 0,29 А |
| Габариты якорной части | 265×73×63 мм |
| Габариты корпуса | 225×42,5×27 мм |
| Масса комплекта | не более 4,7 кг |
| Длина проводов | 0,5 м (по согласованию — до 10 м) |
| Степень защиты | IP67 |
| Климатическое исполнение | О1, минус 60…плюс 50 °С |
Как это работает и подключается
- Все три модели выпускаются с постоянно присоединённым 4-жильным кабелем и снабжены защитным стальным вандалостойким кожухом.
- Изделия могут подключаться как к 12-вольтовому, так и к 24-вольтовому источнику питания.
Монтаж
- ALM-350FTK крепится на опорный столб калитки, кабель питания прокладывается скрыто внутрь столба; минимальное расстояние между створкой калитки и столбом — 12 мм.
- ALM-350FTL монтируется врезным способом в опорный столб калитки, якорная часть закрыта вандалостойким кожухом, замок не препятствует проходу.
- Цветовое исполнение всех трёх моделей: чёрный (RAL 9005), коричневый (RAL 8017), серый (RAL 9006), тёмно-серый (RAL 7024).
- Базовая длина проводов подключения — 0,5 м, по согласованию с заказчиком поставляется провод длиной до 10 м.
Примеры
Распашная калитка
ALM-350FTK — накладной монтаж на опорный столб калитки, ALM-350FTL — врезной монтаж в столб с ручкой для открывания.
Распашная дверь, открывающаяся наружу или внутрь
ALM-350FT не занимает дверной проём и подходит для установки на дверь, открывающуюся в обе стороны.
Частые вопросы
В чём разница между ALM-350FTK и ALM-350FTL?
FTK — накладной монтаж на столб со скрытой прокладкой кабеля внутрь столба; FTL — врезной монтаж якорной части в столб, замок не препятствует проходу и комплектуется ручкой.
Можно ли поставить ALM-350FT на дверь, открывающуюся внутрь?
Да, по РЭ конструкция ALM-350FT не занимает дверной проём и подходит для дверей, открывающихся как наружу, так и внутрь.
Нюансы и грабли
- У ALM-350FT/FTK/FTL нет встроенного датчика положения двери — эта серия рассчитана на закрытый корпус и кабель, спрятанные от повреждений, а не на контроль состояния через СКУД.
- ALM-350FTK требует зазор между створкой и столбом не менее 12 мм — при меньшем зазоре монтаж по РЭ не предусмотрен.
- Изделия рассчитаны на работу до минус 60 °С (климатическое исполнение О1) — учитывать при подборе питания и кабеля для холодного региона.
Документация
- ALeko — Руководство по эксплуатации ALM-350FT (ALM.425729.044 РЭ)
- ALeko — Руководство по эксплуатации ALM-350FTK (ALM.425729.085 РЭ)
- ALeko — Руководство по эксплуатации ALM-350FTL (ALM.425729.080 РЭ)
