ALM-180FB…350FB-G — влагозащищённые накладные электромагнитные замки

Накладной электромагнитный замок для распашных дверей, в составе СКУД и охранно-пожарной сигнализации: цинковое покрытие, IP54–IP67 по модели, якорь крепится без сквозных отверстий в двери.

Электромагнитные замки ALeko ALM-FB влагозащищённые

Модели семейства

ALM-180FBУсилие удержания 1600–1800 Н (160–180 кгс), класс устойчивости U1, IP65, УХЛ1 (минус 50…плюс 50 °С).

Усилие удержания	1600–1800 Н (160–180 кгс), класс устойчивости U1
Остаточное усилие при отключении питания	не более 0,5 кгс
Напряжение питания	12 или 24 В постоянного тока, допуск +20/-10 %
Ток потребления	12 В — не более 0,29 А; 24 В — не более 0,145 А
Габариты корпуса	155×33×20 мм
Габариты якоря	124,0×32,5×14,5 мм
Масса комплекта	не более 1,4 кг
Длина кабеля	0,5 м
Степень защиты	IP65
Климатическое исполнение	УХЛ1, минус 50…плюс 50 °С

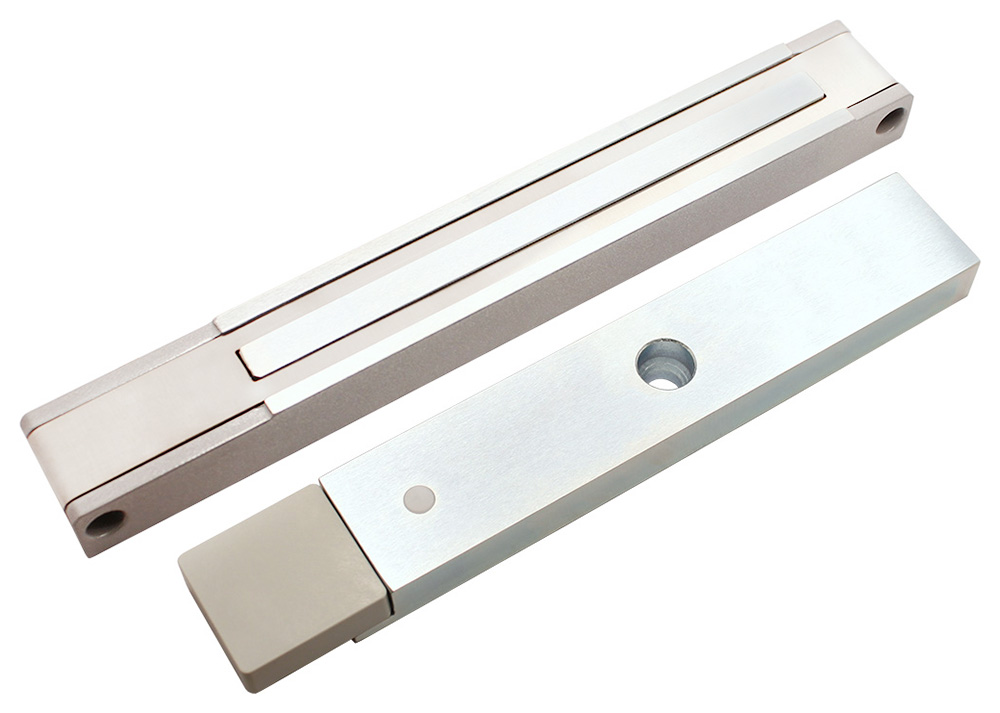

ALM-200FBУсилие удержания 1800–2000 Н (180–200 кгс), класс устойчивости U1, IP54.

Усилие удержания	1800–2000 Н (180–200 кгс), класс устойчивости U1
Ток потребления	не более 0,35 А
Габариты корпуса	231,0×30,0×19,5 мм
Габариты якоря	197,0×32,5×14,5 мм
Масса комплекта	не более 1,9 кг
Длина кабеля	не менее 1,0 м
Степень защиты	IP54
Климатическое исполнение	У1, минус 40…плюс 40 °С
Геркон	максимальная коммутируемая мощность не более 1 Вт

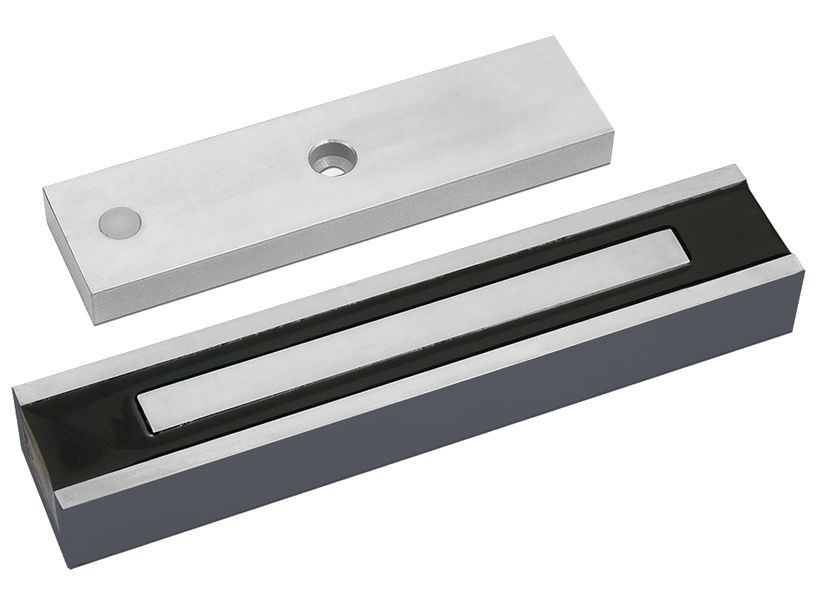

ALM-350FBУсилие удержания не менее 3500 Н (350 кгс), класс устойчивости U3, IP67, О1 (минус 60 °С).

Усилие удержания	не менее 3500 Н (350 кгс), класс устойчивости U3
Остаточное усилие при отключении питания	не более 0,5 кгс
Ток потребления	12 В — не более 0,58 А; 24 В — не более 0,29 А; при минус 60 °С — не более 0,7 А (12 В) / 0,35 А (24 В)
Габариты корпуса	215,0×42,5×27,0 мм
Габариты якоря	162,0×42,0×14,5 мм
Масса комплекта	не более 2,7 кг
Длина кабеля	0,5 м (по согласованию — до 10 м)
Степень защиты	IP67
Климатическое исполнение	О1, минус 60…плюс 50 °С

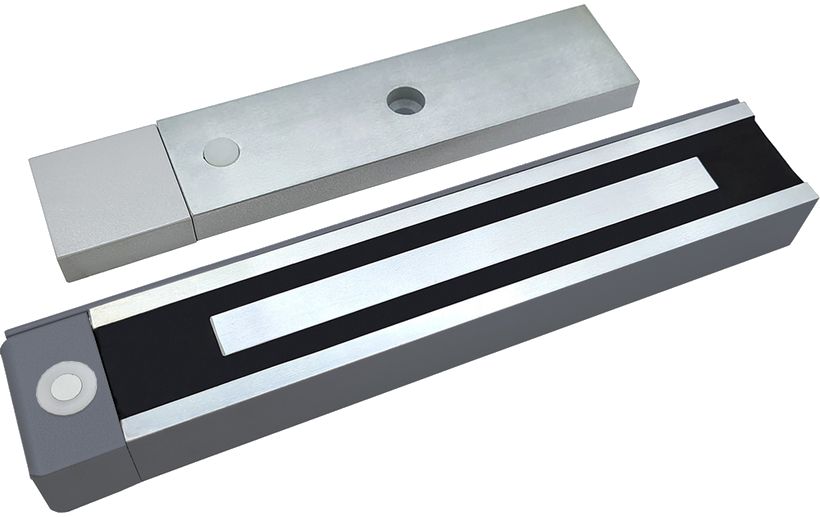

ALM-350FB-GКак ALM-350FB, но с отдельным герконом на выносных проводах (0,15 м) и IP67, УХЛ1 (минус 50 °С).

Усилие удержания	не менее 3500 Н (350 кгс), класс устойчивости U3
Остаточное усилие при отключении питания	не более 0,5 кгс
Ток потребления	12 В — не более 0,58 А; 24 В — не более 0,29 А; при минус 50 °С — не более 0,7 А (12 В) / 0,35 А (24 В)
Габариты корпуса с пластиной крепления и пластиной геркона	239,0×48,5×43,0 мм
Габариты якоря	203,5×42,0×14,5 мм
Масса комплекта	не более 3,2 кг
Длина кабеля	0,5 м (по согласованию — до 10 м)
Длина выводов геркона	не более 0,15 м
Степень защиты	IP67
Климатическое исполнение	УХЛ1, минус 50…плюс 50 °С

Как это работает и подключается

Замок состоит из корпуса и якоря; срабатывание — при подаче питания и совмещении рабочих поверхностей. При снятии напряжения замок разблокируется.
Для уменьшения коммутационных помех устанавливать защитный диод 1N5406 (или аналогичный) из комплекта поставки.

Монтаж

Корпус ALM-180FB размещается в верхней части дверной коробки и крепится через монтажную пластину; крепление корпуса к пластине выполнять только винтами из комплекта поставки — иначе можно повредить изоляцию катушки внутри корпуса.
Крепление якоря выполняется без сверления сквозных отверстий в двери — с применением пружинного амортизатора.
Правильное положение якоря относительно корпуса — по совмещению регулировочных пазов и осей А (см. рисунки РЭ конкретной модели).
Винт крепления якоря стопорить герметиком «Анатерм» или нитрокраской НЦ.

Примеры

СКУД и охранно-пожарная сигнализация

РЭ: замки применяются как дополнительное дистанционно-управляемое запирающее устройство в составе комплексных и индивидуальных систем контроля доступа, в системах пожарной и охранно-пожарной сигнализации.

Частые вопросы

Чем ALM-350FB-G отличается от ALM-350FB?

У G-варианта отдельный геркон на выносных проводах длиной до 0,15 м и другие габариты корпуса с пластиной крепления геркона; усилие удержания и ток потребления те же.

Можно ли ставить ALM-350FB на улице при сильном морозе?

РЭ допускает эксплуатацию в климатическом исполнении О1 при температуре до минус 60 °С, ток потребления при этом растёт до 0,7 А (12 В) / 0,35 А (24 В).

Нюансы и грабли

Изделие не предназначено для использования в местах с агрессивной средой.
В процессе эксплуатации на открытом воздухе возможно намерзание льда на поверхностях замка — если замок не используется, консервировать рабочие поверхности смазкой (например ПВК ГОСТ 19537-83).
Степень защиты и температурный диапазон различаются по моделям: ALM-180FB — IP65/УХЛ1 (до минус 50 °С), ALM-200FB — IP54/У1 (до минус 40 °С), ALM-350FB и 350FB-G — IP67/О1 или УХЛ1 (до минус 60/50 °С); не путать характеристики между моделями.
В процессе эксплуатации нужно проверять затяжку винтов крепления якоря и корпуса.
