ALM-FM-M20 / M21 / M22 — взрывозащищённые накладные электромагнитные замки

Накладной электромагнитный замок в цельном фрезерованном корпусе для взрывоопасных зон по газу и пыли классов 1, 21, 2, 22. 1 Ex mb IIC T4 Gb X / Ex mb IIIC T80°C Db X, IP65, до минус 60 °С.

Взрывозащищённые электромагнитные замки ALeko ALM-FM-M

Модели семейства

ALM-FM-M20Усилие удержания не менее 100 кгс, класс устойчивости U0, корпус 140×36×22 мм.

Усилие удержания	не менее 100 кгс, класс устойчивости U0
Напряжение питания	12 или 24 В постоянного тока, допуск +15/-10 %
Ном. ток потребления	12 В — не более 0,24 А; 24 В — не более 0,12 А
Макс. ток в диапазоне температур	12 В — не более 0,35 А; 24 В — не более 0,17 А
Остаточное намагничивание	не более 0,5 кгс
Габариты корпуса	140×36×22 мм
Габариты якоря (вариант H и без датчика)	64×36×10,5 мм
Габариты якоря (вариант G)	92,5×36×10,5 мм
Масса комплекта (кабель 2 м)	не более 1,7 кг
Длина кабеля	2 м (по согласованию — до 10 м с датчиками, до 20 м без датчиков)

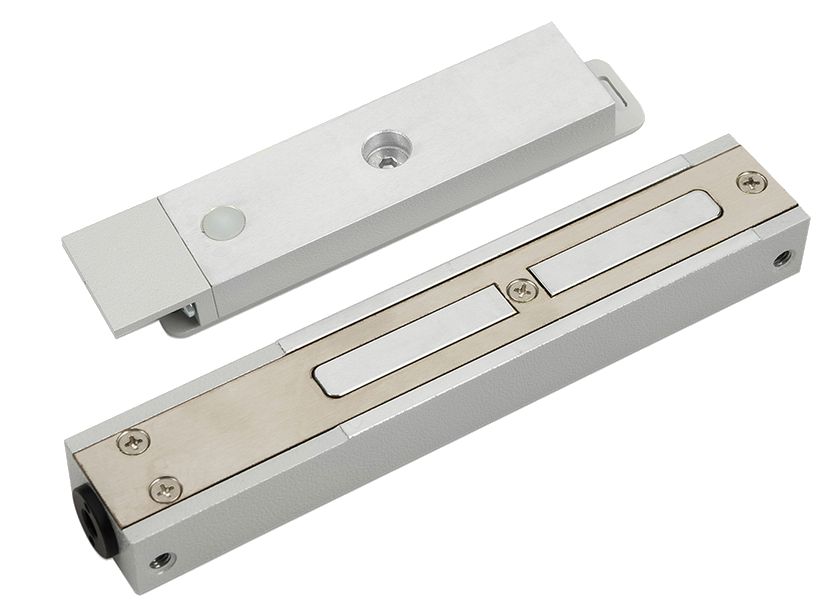

ALM-FM-M21Усилие удержания не менее 180 кгс, класс устойчивости U1, корпус 200×36×22 мм.

Усилие удержания	не менее 180 кгс, класс устойчивости U1
Ном. ток потребления	12 В — не более 0,24 А; 24 В — не более 0,12 А
Макс. ток в диапазоне температур	12 В — не более 0,35 А; 24 В — не более 0,17 А
Габариты корпуса	200×36×22 мм
Габариты якоря (вариант H и без датчика)	124×36×15 мм
Масса комплекта (кабель 2 м)	не более 2,6 кг

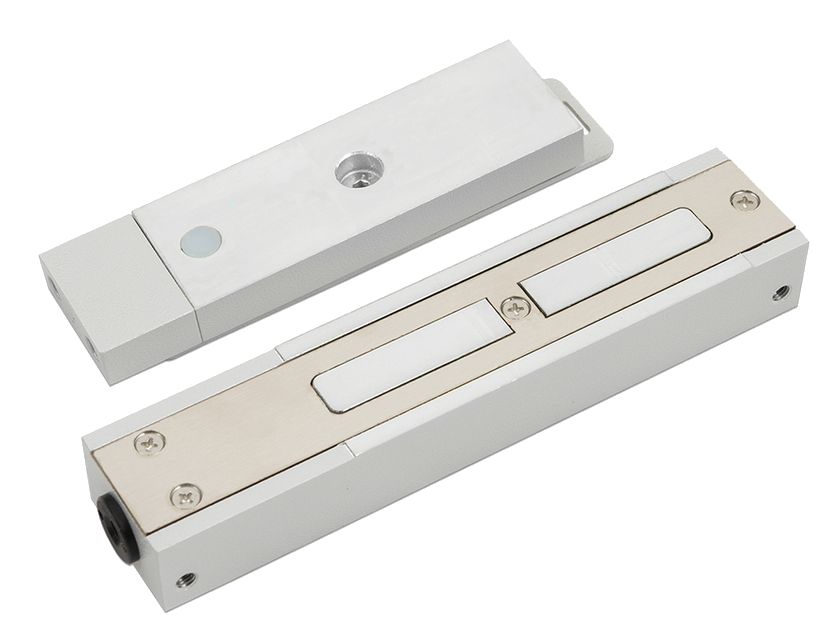

ALM-FM-M22Усилие удержания не менее 250 кгс, класс устойчивости U3, корпус 200×43×27 мм.

Усилие удержания	не менее 250 кгс, класс устойчивости U3
Ном. ток потребления	12 В — не более 0,24 А; 24 В — не более 0,12 А
Макс. ток в диапазоне температур	12 В — не более 0,35 А; 24 В — не более 0,17 А
Габариты корпуса	200×43×27 мм
Габариты якоря (вариант H и без датчика)	124×43×15 мм
Масса комплекта (кабель 2 м)	не более 3,4 кг

Как это работает и подключается

Взрывозащищённость обеспечена герметизацией компаундом «mb» по ГОСТ Р МЭК 60079-18-2012, цельнометаллическим фрезерованным корпусом, постоянно присоединённым кабелем, крышкой из нержавеющей стали над заливочным герметиком и плавким предохранителем, предотвращающим перегрев при неисправности.
Вариант «H» — встроенный цифровой датчик Холла, управляющий твердотельным аналогом герконового реле контроля состояния замка; вариант «G» — встроенный геркон, датчик положения двери; есть вариант без встроенных датчиков.
Вариант с датчиком Холла («H») — климатическое исполнение У1 (минус 40…плюс 50 °С); вариант с герконом («G») и вариант без датчиков — О1 (минус 60…плюс 50 °С).

Монтаж

Монтаж, подключение и эксплуатация — строго по ГОСТ IEC 60079-14-2011, отраслевым правилам безопасности и указаниям РЭ; к монтажу допускаются только лица, прошедшие специальный инструктаж.
Соединение кабеля во взрывоопасной зоне — только через взрывозащищённую соединительную коробку, допущенную к применению.
Изделие должно быть надёжно заземлено — на корпусе предусмотрен винт защитного заземления.
В цепи питания варианта «H-12» нужен предохранитель на ток 0,5 А, варианта «H-24» — на 0,25 А; для устранения выбросов напряжения при коммутации в цепь питания включить защитный диод 1N5406.
При питании варианта «24» от импульсного источника нужен варистор JVR-14N470K из комплекта поставки.
Крепление корпуса возможно непосредственно через резьбовые отверстия М6 в корпусе — винты должны входить в тело корпуса не более чем на 8 мм.
Якорь варианта «H» монтировать с учётом ориентации отскока: он должен быть направлен к корпусу с противоположной от кабельного ввода стороны.

Примеры

Фрамуга/люк во взрывоопасной зоне

РЭ: применение внутри и вне помещений объектов, опасных по газу и пыли, взрывоопасных зон классов 1, 21, 2, 22 — для фрамуг, окон, шкафов, технологических люков.

Частые вопросы

Какая маркировка взрывозащиты у ALM-FM-M20/21/22?

1 Ex mb IIC T4 Gb X / Ex mb IIIC T80°C Db X по ГОСТ 31610.0-2014 (IEC 60079-0:2011) — по РЭ.

Чем отличаются M20, M21 и M22?

Усилием удержания (100/180/250 кгс), габаритами корпуса и, соответственно, классом устойчивости к взлому (U0/U1/U3) и массой комплекта.

Нюансы и грабли

Запрещается эксплуатация при механических повреждениях корпуса, кабеля или кабельного ввода.
Запрещается эксплуатация при слое пыли на поверхностях корпуса свыше 5 мм.
Запрещается применение изделия без плавкого предохранителя в цепи питания.
Скорость соударения рабочих поверхностей при закрывании двери не должна превышать 1 м/с — рекомендуется дверной доводчик.
Изделие не подлежит ремонту при отказе — при срабатывании защитного предохранителя изделие подлежит замене.
