ALM-FM-S01 — взрывозащищённый электромагнитный замок для шахт и взрывоопасных зон

Накладной электромагнитный замок в цельном фрезерованном корпусе для шахт и рудников и взрывоопасных зон по газу и пыли классов 1, 21, 2, 22. IP65, класс взломостойкости U3, до минус 60 °С.

Взрывозащищённый электромагнитный замок ALeko ALM-FM-S01

Модели семейства

ALM-FM-S01 (без датчиков)Климатическое исполнение УХЛ1, минус 60…плюс 50 °С.

Усилие удержания якоря	не менее 350 кгс, класс устойчивости U3
Напряжение питания	12 или 24 В постоянного тока, допуск +15/-10 %
Ток потребления (диапазон рабочих температур)	12 В — не более 0,7 А; 24 В — не более 0,35 А
Остаточное намагничивание	не более 0,5 кгс
Габариты корпуса	237×43×28 мм
Габариты якоря (без датчика)	187×45×20 мм
Масса комплекта (кабель 2 м)	не более 7,5 кг
Длина кабеля	2 м (до 35 м при 12 В, до 140 м при 24 В — по согласованию)

ALM-FM-S01-H (датчик Холла)Климатическое исполнение У1, минус 40…плюс 50 °С.

Усилие удержания якоря	не менее 350 кгс, класс устойчивости U3
Габариты якоря (вариант H)	187×45×20 мм
Реле контроля (датчик Холла)	коммутируемый ток до 0,4 А, напряжение до 60 В, сопротивление не более 2,0 Ом

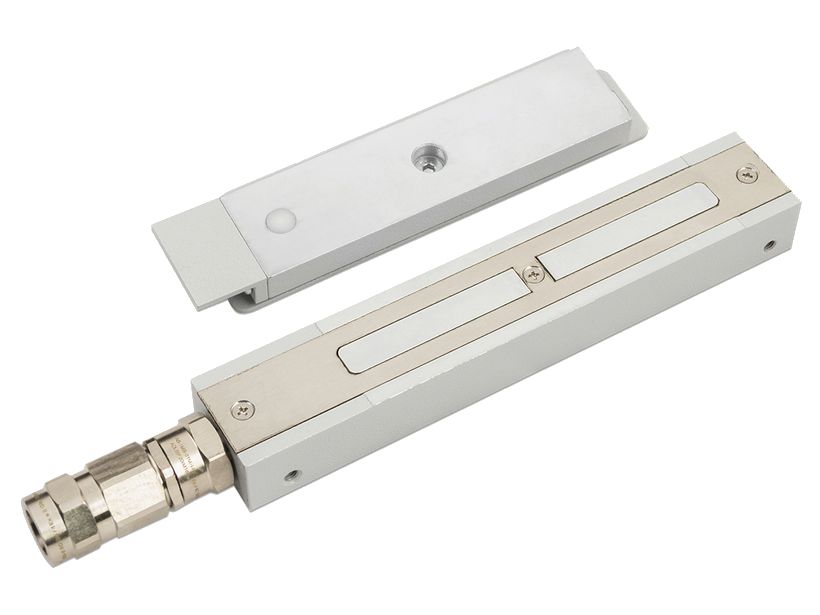

ALM-FM-S01-G (геркон)Климатическое исполнение УХЛ1, минус 60…плюс 50 °С.

Усилие удержания якоря	не менее 350 кгс, класс устойчивости U3
Габариты якоря (вариант G)	203×45×20 мм
Геркон	максимальная коммутируемая мощность не более 10 Вт, диапазон токов от 1 мкА до 0,5 А, напряжение от 50 мВ до 100 В, сопротивление не более 0,2 Ом

Как это работает и подключается

Взрывозащищённость обеспечена герметизацией компаундом «m» по ГОСТ 31610.18-2016/IEC 60079-18:2014, цельнометаллическим фрезерованным корпусом, Ex-кабельными вводами и встроенным плавким предохранителем с временем срабатывания не более 1 с.
Ограничен допустимый ток короткого замыкания внешнего источника питания: Iкз = 2,75 А.

Монтаж

Монтаж, подключение и эксплуатация — строго по ГОСТ IEC 60079-14-2013, отраслевым правилам безопасности и указаниям РЭ.
Соединение кабеля во взрывоопасной зоне — только через взрывозащищённую соединительную коробку, допущенную к применению.
Изделие должно быть надёжно заземлено, на корпусе предусмотрен винт защитного заземления.
Корпус крепится через угольник и монтажную пластину; крепёж — винты М6х16, болты М6х16, прокладки под угольник.

Примеры

Шахты и рудники

РЭ: применение в подземных выработках шахт и рудников и их наземных строениях, опасных по рудничному газу и пыли — маркировка РВ Ex mb I Mb X.

Взрывоопасные зоны на поверхности

Маркировка 1Ex mb IIC T5 Gb X / Ex mb IIIC T85°C Db X — для взрывоопасных по газу и пыли зон помещений и наружных установок, кроме шахт.

Частые вопросы

Можно ли использовать ALM-FM-S01 в шахте?

Да, при маркировке РВ Ex mb I Mb X изделие предназначено для подземных выработок шахт и рудников и их наземных строений — по РЭ.

Чем отличаются варианты H и G?

H — встроенный датчик Холла контроля состояния замка, климат У1 (минус 40 °С); G — встроенный геркон положения двери, климат УХЛ1 (минус 60 °С); есть и вариант без датчиков (также УХЛ1).

Нюансы и грабли

Запрещается эксплуатация при слое пыли на поверхностях корпуса свыше 5 мм.
Запрещается эксплуатация при нагреве корпуса свыше допустимой температуры для класса Т5 (газ) или 85 °С (пыль).
При обнаружении повреждений корпуса, кабельного ввода или кабеля — дальнейшее использование запрещено.
Вариант с датчиком Холла («H») работает только до минус 40 °С — для более низких температур нужен вариант «G» или без датчиков (до минус 60 °С).

Документация

ALeko — Руководство по эксплуатации ALM-FM-S01 (ALM.425729.010 РЭ)
