ALeko · электромагнитные замки
ALM-300FP / 400FP / 300FR / 400FR — влагозащищённые пожаробезопасные накладные замки (с датчиком Холла и без датчиков)
Накладные электромагнитные замки для входных и эвакуационных дверей: термостойкий компаунд, огнестойкий кабель, проволока 550 °С, IP65. FP — с датчиком Холла, FR — без датчиков.
Модели семейства
ALM-300FPУсилие удержания 2500–3000 Н (250–300 кгс), класс устойчивости U2. Со встроенным датчиком Холла.
| Усилие удержания | 2500–3000 Н (250–300 кгс), класс устойчивости U2 |
| Напряжение питания | 12 или 24 В постоянного тока, допуск +15/-10 % |
| Ток потребления | 12 В — не более 0,42 А; 24 В — не более 0,21 А |
| Габариты корпуса | 231×38×25,5 мм |
| Габариты якоря | 162×42×14,5 мм |
| Масса комплекта | не более 3,0 кг |
| Длина кабеля | не менее 0,4 м |
| Реле контроля состояния | коммутируемый ток до 0,4 А, напряжение до 60 В, сопротивление не более 2,0 Ом |

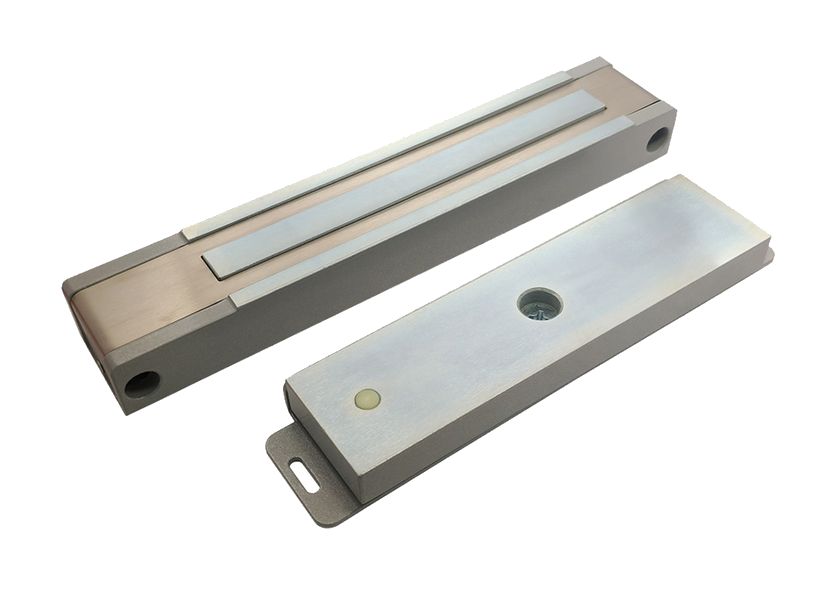

ALM-400FPУсилие удержания 3800–4000 Н (380–400 кгс), класс устойчивости U3. Со встроенным датчиком Холла.
| Усилие удержания | 3800–4000 Н (380–400 кгс), класс устойчивости U3 |
| Ток потребления | 12 В — не более 0,7 А; 24 В — не более 0,35 А |
| Габариты корпуса | 225×42×26,5 мм |
| Габариты якоря | 162×42×14,5 мм |
| Масса комплекта | не более 3,2 кг |
| Длина кабеля | не менее 0,4 м |

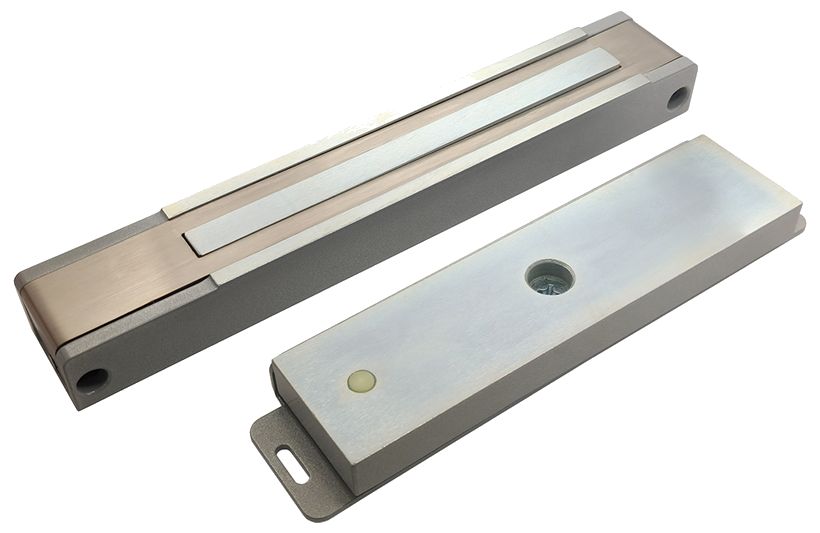

ALM-300FRУсилие удержания 2500–3000 Н (250–300 кгс), класс устойчивости U2. Без встроенных датчиков.
| Усилие удержания | 2500–3000 Н (250–300 кгс), класс устойчивости U2 |
| Напряжение питания | 12 или 24 В постоянного тока, допуск +15/-10 % |
| Ток потребления | 12 В — не более 0,42 А; 24 В — не более 0,21 А |
| Габариты корпуса | 231×38×25,5 мм |
| Габариты якоря | 162×42×14,5 мм |
| Масса комплекта | не более 2,7 кг |
| Длина кабеля | не менее 0,4 м |
| Срок службы / гарантия | 7 лет / 5 лет со дня приёмки ОТК |

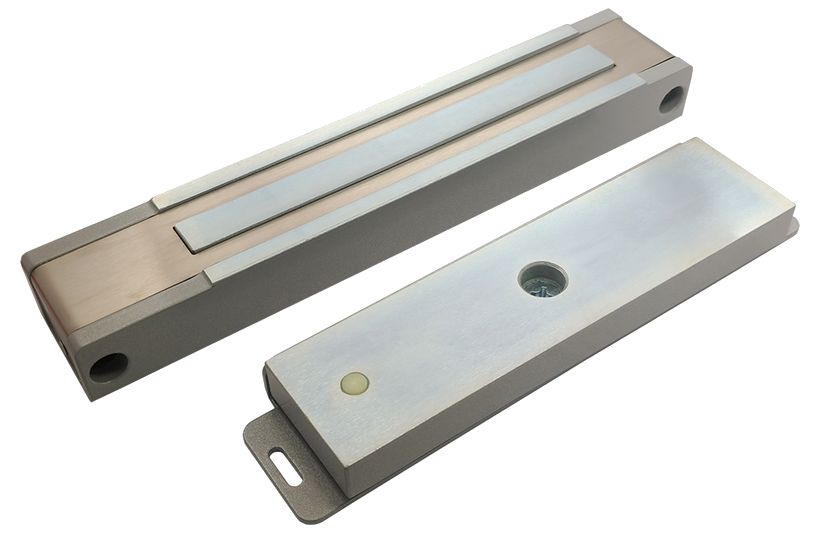

ALM-400FRУсилие удержания 3800–4000 Н (380–400 кгс), класс устойчивости U3. Без встроенных датчиков.
| Усилие удержания | 3800–4000 Н (380–400 кгс), класс устойчивости U3 |
| Ток потребления | 12 В — не более 0,7 А; 24 В — не более 0,35 А |
| Габариты корпуса | 225×42×26,5 мм |
| Габариты якоря | 162×42×14,5 мм |
| Масса комплекта | не более 2,9 кг |
| Длина кабеля | не менее 0,4 м |
Как это работает и подключается
- Пожаробезопасность обеспечена герметизацией электрических компонентов и места ввода кабеля термостойким двухкомпонентным компаундом Силагерм 2104, защитой герметика крышкой из нержавеющей стали и применением огнестойкого кабеля, не распространяющего горение.
- Замок выдерживает воздействие аварийных тепловых перегрузок по ГОСТ 27483-87 (МЭК 695-2-1-80) при температуре нагретой проволоки 550 °С.
- Датчик Холла управляет твердотельным аналогом герконового реле: контакты замыкаются при блокировании двери и размыкаются при разблокировке; одновременно контролируется состояние рабочих поверхностей — при загрязнении или несовмещении якоря с корпусом датчик не срабатывает.
- ALM-300FR / ALM-400FR: корпус и якорь, срабатывание при механическом контакте рабочих поверхностей после подачи напряжения питания; встроенных датчиков контроля или положения двери у этой серии нет. Климатическое исполнение УХЛ1, от минус 50 до плюс 50 °С.
Монтаж
- Крепление якоря — без сверления сквозных отверстий в двери, с пружинным амортизатором; для дверей, открывающихся внутрь, нужен монтажный комплект МК 300-400-IN.
- Уголок крепится на дверной коробке через регулировочные пазы, корпус через планку устанавливается на уголке; пластина крепления якоря — на двери напротив корпуса; положение регулируется по совмещению осей А.
- Электромонтаж рекомендуется вести огнестойким кабелем КСРЭВнг-FRLS (4×0,5); выходы датчика — отдельным 2-жильным кабелем.
- При питании варианта 24 В от импульсного источника для устранения выбросов напряжения нужно установить варистор JVR-14N470K из комплекта поставки.
- Есть монтажный комплект МК 300-400-MR для прокладки кабеля в металлорукаве типа РЗ-ЦХ.
- ALM-300FR / ALM-400FR: корпус через резьбовую планку 300P крепится на дверной коробке; пластина крепления якоря — на двери напротив корпуса; электромонтаж рекомендуется вести огнестойким кабелем КСРВнг-FRLS (2×0,64). Винт крепления якоря стопорить герметиком «Анатерм» или нитрокраской НЦ.
Примеры
Вход в здание / эвакуационный выход
РЭ рекомендует установку на входные двери зданий и помещений, а также на двери эвакуационных и запасных выходов; замок соответствует п.26 Постановления №1479 и СП 1.13130.2020.
Частые вопросы
Чем ALM-300FP отличается от ALM-300FR?
У FP есть встроенный датчик Холла контроля состояния замка (выходное реле с параметрами по РЭ), у FR такого датчика нет — габариты корпуса и якоря у одинаковых усилий совпадают; монтаж и кабель в РЭ описаны для серий по-разному.
Можно ли ставить замок на дверь, открывающуюся внутрь?
Да, с монтажным комплектом МК 300-400-IN.
При какой температуре работает ALM-…FR?
РЭ указывает климатическое исполнение УХЛ1 и работоспособность при температуре от минус 50 до плюс 50 °С и влажности до 80 % при +25 °С.
Нюансы и грабли
- Изделие не предназначено для использования в местах с агрессивной средой.
- Класс устойчивости к взлому у ALM-300FP — U2, у ALM-400FP — U3; путать модели по усилию нельзя, они рассчитаны на разные требования устойчивости.
- В процессе эксплуатации нужно проверять затяжку винтов крепления якоря и корпуса; винт крепления якоря стопорить герметиком «Анатерм» или нитрокраской НЦ.
- У ALM-300FR и ALM-400FR нет датчика контроля состояния — если нужен контроль срабатывания через СКУД, брать серию FP.
- Крепление у серий разное: у FP уголок с регулировочными пазами и планка, у FR — резьбовая планка 300P; кабель у FP — КСРЭВнг-FRLS (4×0,5), у FR — КСРВнг-FRLS (2×0,64).
- На рабочих поверхностях ALM-…FR со временем могут появляться тёмные пятна — на усилие удержания это не влияет.
Документация
- ALeko — Руководство по эксплуатации ALM-300FP (ALM.425729.066 РЭ)
- ALeko — Руководство по эксплуатации ALM-400FP
- ALeko — Руководство по эксплуатации ALM-300FR (ALM.425729.058 РЭ)
- ALeko — Руководство по эксплуатации ALM-400FR
