ALeko · электромагнитные замки

ALM-150P…400P — накладные электромагнитные замки серии Р с герконом

Накладной электромагнитный замок для распашных дверей внутри помещений, IP54, климатическое исполнение У2 (минус 40…плюс 40 °С). Подходит для эвакуационных выходов. Удержание 120–400 кгс.

Модели семейства

ALM-150PУсилие удержания якоря 1200–1500 Н (120–150 кгс), класс устойчивости U0.

Усилие удержания	1200–1500 Н (120–150 кгс), класс устойчивости U0
Напряжение питания	12 или 24 В постоянного тока, допуск +15/-10 %
Ток потребления	12 В — не более 0,35 А; 24 В — не более 0,17 А
Габариты корпуса	151×33×19,5 мм
Габариты якоря	117×33×14,5 мм
Масса комплекта	не более 1,1 кг
Длина кабеля	не менее 0,4 м

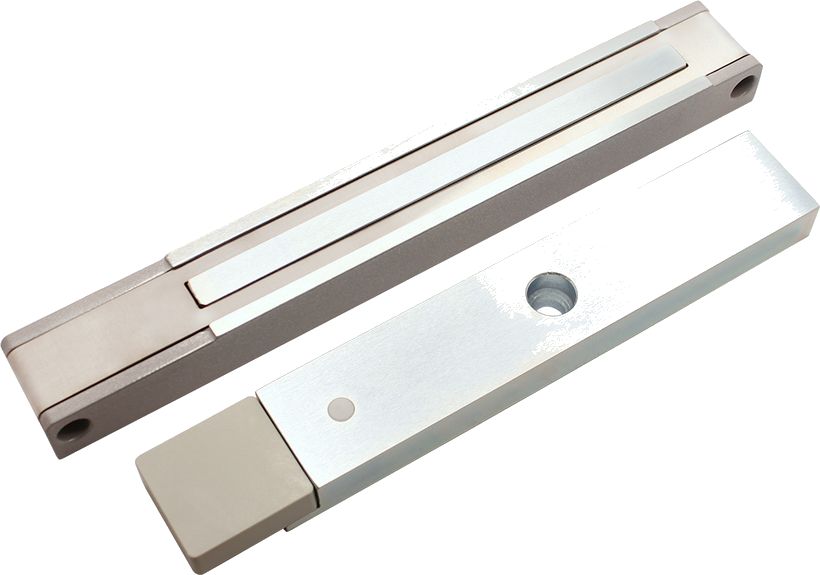

ALM-200PУсилие удержания якоря 1800–2000 Н (180–200 кгс).

Усилие удержания	1800–2000 Н (180–200 кгс)
Ток потребления	12 В — не более 0,4 А; 24 В — не более 0,2 А
Габариты корпуса	231×30×19,5 мм
Габариты якоря	197×32,5×14,5 мм
Масса комплекта	не более 1,7 кг
Длина кабеля	не менее 0,4 м

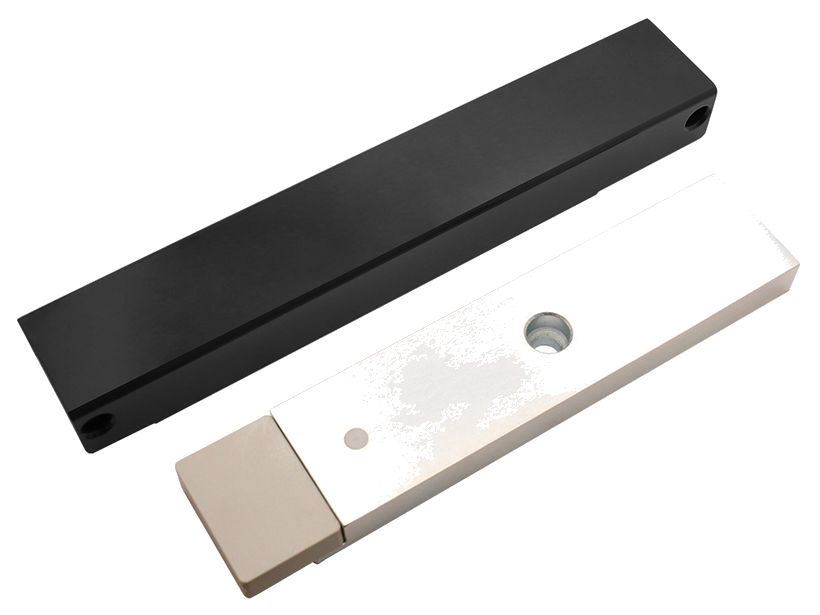

ALM-300PУсилие удержания якоря 2500–3000 Н (250–300 кгс).

Усилие удержания	2500–3000 Н (250–300 кгс)
Ток потребления	12 В — не более 0,42 А; 24 В — не более 0,21 А
Габариты корпуса	231×38×25,5 мм
Габариты якоря	193×42×14,5 мм
Масса комплекта	не более 2,1 кг
Длина кабеля	не менее 0,4 м

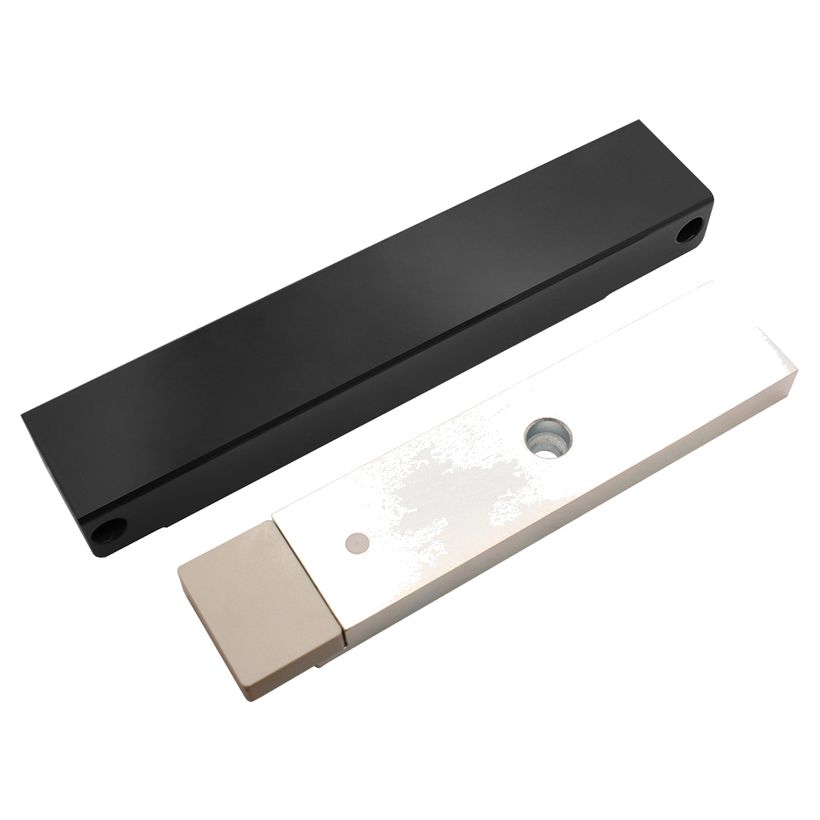

ALM-400PУсилие удержания якоря 3800–4000 Н (380–400 кгс).

Усилие удержания	3800–4000 Н (380–400 кгс)
Габариты корпуса	225×42×26,5 мм
Габариты якоря	193×42×14,5 мм
Масса комплекта	не более 2,95 кг
Длина кабеля	не менее 0,4 м

Как это работает и подключается

Замок состоит из корпуса и якоря; срабатывание — при механическом контакте их рабочих поверхностей после подачи питания.
Встроенный датчик положения двери — геркон в корпусе и магнит в якоре; контакты замыкаются при закрытой двери и работают независимо от питания и состояния замка.
При подаче напряжения замок блокирует дверь, при снятии — разблокирует.

Монтаж

Комплект поставки ALM-150P рассчитан на дверь толщиной от 35 до 45 мм; для полотна толще — заменить штатный винт А2.M6-6gx35.88.016 ГОСТ 17475-80 на винт нужной длины класса прочности 8.8.
Корпус крепится в верхней части дверной коробки на предварительно установленную планку резьбовую 150P, на максимальном удалении от петель двери.
Правильное положение якоря относительно корпуса — по совмещению кромок А (рисунок 2 РЭ).
Скорость соударения рабочих поверхностей при закрывании двери не должна превышать 1 м/с — для этого рекомендуется применять доводчик.
Винт крепления якоря стопорить герметиком «Анатерм» или нитрокраской НЦ.

Примеры

Эвакуационный выход

РЭ указывает соответствие п.26 Постановления Правительства РФ №1479 и СП 1.13130.2020 по эвакуационным путям и выходам.

Дверь, открывающаяся внутрь

Базовая комплектация — для дверей, открывающихся наружу; для дверей, открывающихся внутрь, нужен монтажный комплект МК 150-IN (для ALM-150P).

Частые вопросы

Чем ALM-…P отличается от AL-…PRemium?

У серии Р степень защиты IP54 и климатическое исполнение У2 (минус 40…плюс 40 °С) против IP20 и минус 20…плюс 40 °С у PRemium; серия Р имеет только геркон датчика положения двери, без датчика Холла и индикатора.

Подходит ли замок для двери эвакуационного выхода?

Да, РЭ указывает соответствие требованиям к запорным устройствам эвакуационных выходов (п.26 Постановления №1479 и СП 1.13130.2020).

Нюансы и грабли

Геркон коммутирует только резистивную нагрузку — не подключать индуктивную и ёмкостную.
IP54, но изделие не предназначено для эксплуатации в местах с агрессивной средой.
В процессе эксплуатации нужно проверять затяжку винтов крепления якоря и корпуса.
На рабочих поверхностях со временем могут появляться тёмные пятна — это не влияет на усилие удержания.
