ALM-400S / ALM-700S — универсальные сдвиговые электромагнитные замки
Сдвиговый замок скрытого (врезного) монтажа для распашных, маятниковых и раздвижных дверей толщиной от 35 мм: корпус в коробке, якорь в полотне. Любая ориентация. IP54, встроенный геркон.
Модели семейства
| Усилие сдвига якоря | 3600–4000 Н (360–400 кгс), класс устойчивости U3 |
| Напряжение питания | от 10,8 до 27,6 В |
| Ток в режиме «ПОДБРОС» | 12 В — 0,8 А; 24 В — 0,35 А |
| Ток в режиме «УДЕРЖАНИЕ» | 12 В — 0,4 А; 24 В — 0,16 А |
| Габариты корпусной части | 201,5×25×25 мм |
| Габариты якорной части | 201,5×25×25 мм |
| Масса комплекта | не более 1,1 кг |
| Эксплуатационный зазор | от 2 до 4 мм |
| Длина кабеля | не менее 0,3 м |
| Степень защиты | IP54 |
| Климатическое исполнение | У2, минус 40…плюс 40 °С |
| Удерживающее усилие якоря | 6300–7000 Н (630–700 кгс), класс устойчивости U4 |
| Напряжение питания | от 10,8 до 27,6 В |
| Ток в режиме «ПОДБРОС» | 12 В — 0,8 А; 24 В — 0,35 А |
| Ток в режиме «УДЕРЖАНИЕ» | 12 В — 0,4 А; 24 В — 0,16 А |
| Габариты корпусной части | 203×30×25 мм |
| Габариты якорной части | 203×30×25 мм |
| Масса комплекта | не более 1,5 кг |
| Эксплуатационный зазор | от 2,5 до 4,0 мм |
| Длина кабеля | не менее 0,3 м |
Как это работает и подключается

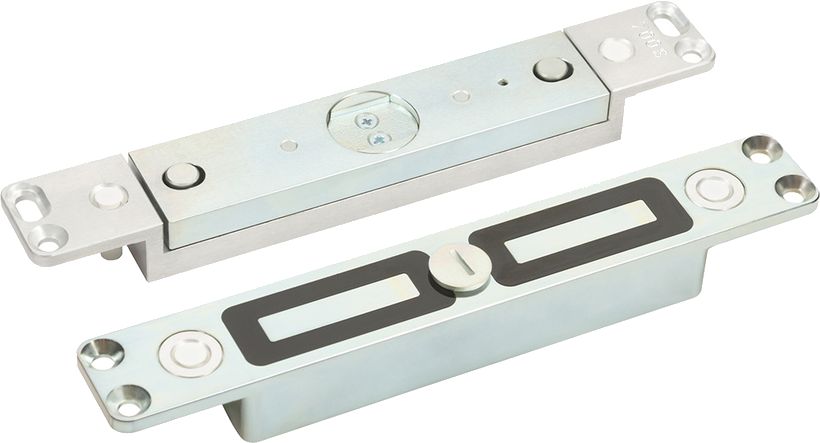

- Замок состоит из корпусной и якорной частей; корпусная монтируется в дверной коробке, якорная — в двери.
- При подаче питания и закрытии двери подвижная пластина якорной части притягивается к корпусной, удерживающий выступ входит в гнездо пластины якоря и блокирует дверь; при снятии питания замок разблокируется.
- Встроенные герконы в крепёжных фланцах управляют режимами «ПОДБРОС» (повышенный ток намагничивания при закрывании) и «УДЕРЖАНИЕ» (пониженный ток в заблокированном состоянии).
Монтаж
- Для установки якорной части подготавливается гнездо в двери шириной не менее 26 мм и глубиной не менее 28 мм, симметрично кромкам; подвижная пластина якоря не должна касаться стенок гнезда.
- Гнездо для корпусной части в дверной коробке рекомендуется делать на 2…5 мм шире корпуса — для компенсации погрешностей монтажа.
- Точность совпадения удерживающего выступа корпуса и гнезда якоря в продольном направлении — в пределах ±2 мм, в поперечном — от 1 до 2 мм.
- Якорная часть при вертикальной установке ориентируется меткой «400S» вверх, при горизонтальной — в сторону оси поворота двери.
- Маркировка на стикере корпуса содержит напряжение питания, класс устойчивости к взлому, климатическое исполнение, диапазон рабочих температур, степень защиты (IP) и серийный номер.
Примеры
РЭ: для раздвижных дверей якорная и корпусная части монтируются по отдельной схеме (рисунок 3), встроенный датчик положения двери в системах контроля доступа для раздвижных дверей использовать не допускается — нужен внешний датчик (в комплект не входит).
Для вертикального расположения замка нужно удалить компенсирующие пружины в якорной части замка (демонтаж пластин, пружин и шайб по РЭ).
Частые вопросы
Подходит ли замок для раздвижной двери?
Да, но встроенный геркон нельзя использовать как датчик положения для СКУД на раздвижной двери — для этого нужен дополнительный внешний датчик.
Можно ли поставить замок вертикально?
Да, замок универсальный; для вертикальной установки нужно удалить компенсирующие пружины в якорной части (демонтаж пластин крепления по РЭ).
Нюансы и грабли
- Замок поставляется в комплектации для горизонтального монтажа в верхней части двери; для вертикального монтажа нужно демонтировать компенсирующие пружины в якорной части.
- Встроенный датчик положения двери на раздвижных дверях в СКУД использовать нельзя — нужен отдельный внешний датчик (в комплект не входит).
- Не путать усилие сдвига ALM-400S (360–400 кгс) с удерживающим усилием ALM-700S (630–700 кгс) — параметр называется по-разному у моделей в РЭ.
Документация
- ALeko — Руководство по эксплуатации ALM-400S (ALM.425729.063 РЭ)
- ALeko — Руководство по эксплуатации ALM-700S
