Альтоника · клавиатуры охранных приборов
Риф-КТМ — кодовые клавиатуры, заменяющие считыватель Touch Memory (проводные и радиоканальные)
Кодовая клавиатура эмулирует ключ Touch Memory DS1990 и ставится вместо считывателя; совместимость со сторонними приборами проверяют на месте. Риф-КТМ-Р — радио, с приёмником Риф-КТМ-R.
Модели семейства
Риф-КТМ-NПроводная клавиатура без подсветки кнопок. Дополнительное питание не требуется: питается по линии Touch Memory.
| Питание | дополнительное не требуется; средний ток по линии TM около 400 мкА |
| Подключение | кабелем из комплекта вместо считывателя ТМ или параллельно ему |
| Индикация | светодиод; при внешних +12 В на проводе EXLED красный светодиод повторяет «Взят» оборудования |

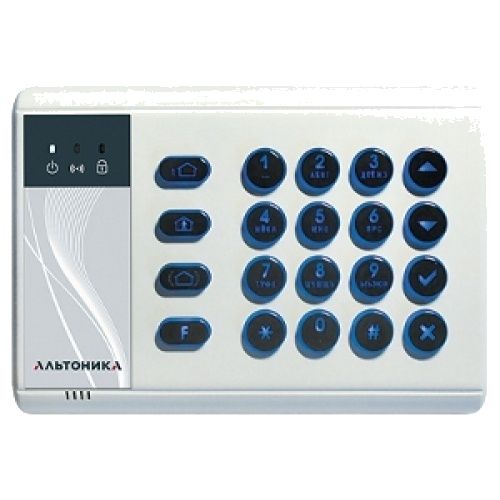

Риф-КТМ-NLПроводная клавиатура с подсветкой кнопок. Подсветка работает только при внешнем питании.
| Питание | 6…15 В (источник +12 В, ток не менее 100 мА); без внешнего питания подсветка не работает |
| Ток по цепи питания | не более 10 мА при включённой подсветке |
| Подсветка | автоподсветка кнопок |
| Подключение | кабелем из комплекта вместо считывателя ТМ или параллельно ему |
Риф-КТМ-РКлавиатура со встроенным приёмопередатчиком: шифрованный код уходит по радио на приёмник Риф-КТМ-R. Может работать и проводным вариантом, как N и NL.
| Радиоканал | 868 МГц, мощность 10 мВт (по странице сайта) |
| Дальность | не менее 150 м в условиях прямой видимости по РЭ; до 200 м по странице сайта |
| Питание | внешнее 6…15 В или встроенная батарея: основная CR2430, резервная CR1220 |
| Приёмник | Риф-КТМ-R; возможно подключение до 15 клавиатур |
| Индикация | светодиод: мигает синим — радиопередача успешна, красным — нет связи с приёмником; кратко красным после ввода кода — разряд основной батареи |

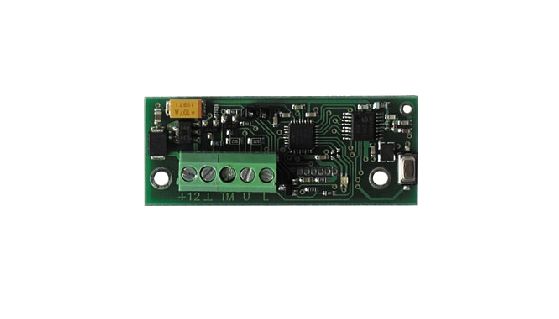

Риф-КТМ-RПриёмник в виде платы без корпуса: принимает коды от клавиатур Риф-КТМ-Р и брелоков Риф BRL4-8W и выдаёт их в формате ключа Touch Memory; есть два выхода «открытый коллектор» для управления с брелоков.
| Выходы | ТМ (формат Dallas Touch Memory) и 2 выхода типа «открытый коллектор»; последние управляются только с брелоков |
| Радио | 868,0–868,2 МГц, менее 10 мВт, около 200 м в прямой видимости |
| Память | 15 устройств (клавиатур и брелоков) |
| Открытый коллектор | не более 400 мА по каждому выходу; время срабатывания выхода 0,8 с |
| Питание | от 6 до 15 В, потребляемый ток не более 40 мА; защита от обратной полярности |
| Температура | −20…+50 °C (по РЭ) |
| Габариты | 50×20×12 мм без антенны (по РЭ); по странице сайта 50×20×15 мм |
Общие данныеДля клавиатур Риф-КТМ-N, Риф-КТМ-NL и Риф-КТМ-Р по РЭ и страницам сайта.
| Линия данных | имитация ключей Touch Memory DS1990 |
| Клавиатурный блок | 20 кнопок |
| Код доступа | 4, 5 или 6 цифр; количество кодов определяет внешнее оборудование, клавиатура кодов не хранит |
| Температура | −20…+50 °C по РЭ; −30…+50 °C по страницам сайта |
| Габариты | 135×96×20 мм |
| Условия | сухие закрытые помещения без конденсации влаги; корпус не вандалоустойчив и не защищает от влаги |
Как это работает и подключается
- Риф-КТМ-N и NL подключаются четырёхконтактным разъёмом: +12V (X4:1) красный, GND (X4:2) чёрный, ТМ (X4:3) синий, EXLED (X4:4) белый. Красный провод обязателен для NL (подсветка); чёрный соединяют с общим проводом питания и линии TM.
- Запись кода в оборудование — как запись нового ключа: перевести оборудование в режим записи ключей, на клавиатуре набрать 4–6 цифр и нажать «Человек вне дома» (оборудование Альтоники) или «#» (другое).
- Риф-КТМ-Р перед работой записывают в память приёмника: питание на клавиатуру и приёмник, на приёмнике перемычка обучения, кнопкой приёмника выбирают ячейку, на клавиатуре нажимают «F». Светодиод клавиатуры мигнёт синим при успехе, красным — при неудаче. После этого код записывают в память прибора как для проводной клавиатуры.
- Ошибся при наборе: нажать «×», подождать 2–3 с и набрать код заново.
- Некоторые приборы Альтоники, например Риф-ОП8, умеют ставить под охрану одной кнопкой «Человек вне дома» без кода; снимать с охраны этой кнопкой нельзя.
Монтаж
- Корпус клавиатуры: два овальных отверстия вверху основания. Лицевая панель держится на двух защёлках — её снимают, нажав тонкой шлицевой отвёрткой на защёлки через прорези на боках. Кабель подключения проводят через окно на задней стороне основания.
- Длина линии к оборудованию зависит от оборудования, обычно 20–30 м; при большой длине берут провода большего сечения.
- Батарею в Риф-КТМ-Р меняют так же, через снятую лицевую панель; основной нужен только элемент CR2430. Если после ввода кода светодиод мигает красным, основную батарею нужно заменить в ближайшее время.
- Приёмник Риф-КТМ-R — плата без корпуса с двумя отверстиями диаметром 2,5 мм, для установки в корпус оборудования. Крепить как можно дальше от источника 220 В, антенна не должна касаться платы или других токопроводящих элементов. Обязательно проверьте прохождение радиосигнала из всех точек, откуда нужно подавать команды.
Примеры
Код вместо ключа у контроллера
Клавиатура ставится вместо считывателя Touch Memory или параллельно ему: ключи и коды можно использовать одновременно. РЭ приводит список проверенного оборудования: Нота-2 (Аргус Спектр), ML-194 (ACCORDTEC), Кварц (Арсенал), ВЭРС-ПК, Астра-712 (НТЦ Теко), Гранд Магистр-2А, Циркон-8, контроллер Z-5R (IronLogic), Минитроник-8 (Юнитест).
Охранный прибор Альтоники
Для оборудования Альтоники код завершают кнопкой «Человек вне дома» (взять под охрану) или «Человек в доме» (снять). Для прочих приборов — кнопкой «#».
Беспроводной ввод кода
Риф-КТМ-Р с приёмником Риф-КТМ-R, установленным внутри корпуса прибора вместо считывателя или вместе с ним. Приёмник дешифрует посылку и выдаёт в оборудование сигнал в формате ключа ТМ.
Частые вопросы
Сколько кодов можно записать?
Сколько позволяет внешнее оборудование: клавиатура ничего не хранит и не делит коды на «свои» и «чужие», она только генерирует коды ключей.
Сколько клавиатур и брелоков подключается к одному приёмнику?
До 15 устройств. Любую клавиатуру или брелок можно записать в память нескольких приёмников — до 4.
Нужен ли приёмник проводным Риф-КТМ-N и Риф-КТМ-NL?
Нет. Приёмник нужен только радиоканальной клавиатуре Риф-КТМ-Р в беспроводном варианте.
Можно ли использовать одновременно клавиатуру и считыватель Touch Memory?
Да, подключаются параллельно — ключи и коды работают одновременно.
Нюансы и грабли
- Убедитесь, что схема оборудования допускает объединение общего провода питания и общего провода линии TM — клавиатуре нужно соединить их.
- При многократном неверном вводе кода оборудование может решить, что идёт подбор, и заблокировать клавиатуру; выход из блокировки — по инструкции на само оборудование.
- Записанные коды — ключи доступа к объекту: хранить в тайне.
- Совместимость со сторонним оборудованием актуальна на момент выпуска РЭ; производитель просит проверять её опытным путём.
- Питание приёмника Риф-КТМ-R не должно пропадать на всё время эксплуатации клавиатуры.
- Выходами «открытый коллектор» приёмника Риф-КТМ-R управляют только с радиобрелоков, не с клавиатуры.
- Приёмник Риф-КТМ-R описан по-разному: РЭ клавиатур — три провода (ТМ, GND, питание 3,5–18 В), РЭ приёмника — разъём +12, GND, ТМ, U, L с питанием 6–15 В, страница сайта — 3,3–15 В. Ориентируйтесь на РЭ приёмника и держите питание в пределах 6–15 В: этот диапазон входит в оба других.
- Расхождения РЭ и сайта: температура клавиатур — от −20 °C (РЭ) против от −30 °C (сайт); дальность Риф-КТМ-Р — не менее 150 м (РЭ) против до 200 м (сайт). Для проекта берите РЭ, как более осторожные данные.
- От батареи подсветка клавиатуры Риф-КТМ-Р не работает, нажатие кнопок подтверждается только светодиодом; при внешнем питании — звуковым сигналом бузера.
