Риф-ОП4, Риф-ОП5 и Риф-ОП5-КС — охранно-пожарные приборы на 5 шлейфов и концентратор сети
Охранно-пожарный прибор на 5 шлейфов с фиксированным назначением: Дверь, Периметр, Объём, Вызов, Пожар. До 32 приборов объединяются в сеть концентратором.
Модели семейства
РИФ-ОП4Пять шлейфов с фиксированным назначением, встроенный считыватель Touch Memory и встроенный приёмопередатчик для радиоклавиатур Риф-КТМ-Р и брелоков Риф BRL4-8W. Данные — по РЭ.
| Шлейфы | 5: ШС1 Дверь, ШС2 Периметр, ШС3 Объём, ШС4 Вызов, ШС5 Пожар; оконечный резистор 5,6 кОм, напряжение в шлейфе 12 В, не более 2 мА на шлейф в дежурном режиме |
| Режимы | ВЗЯТ — контролируются все пять шлейфов; СНЯТ — только Вызов и Пожар |
| Постановка и снятие | ключи Touch Memory, радиоклавиатуры Риф-КТМ-Р, радиобрелоки Риф BRL4-8W; до 20 уникальных пользователей |
| Встроенный приёмопередатчик | 864,0–865,0; 868,0–868,2; 868,7–869,2 МГц; менее 10 мВт; около 150 м; 15 устройств |
| Выходы Сирена, Лампа, Питание извещателей | суммарно не более 300 мА |
| Реле ТРЕВОГА | 5 А, 24 В / 1 А, ~250 В |
| Питание | 220 В +10/−15 %, 50 Гц; до 25 Вт от сети; резервный аккумулятор 12 В, 1,2 А·ч |
| Ток от аккумулятора | в среднем не более 200 мА без внешней сирены, лампы и активных извещателей |
| Условия | −30…+40 °C (по РЭ); закрытые неотапливаемые помещения, без конденсации влаги |
| Габариты | 228×168×56 мм |
| Модификации на сайте | РИФ-ОП4; РИФ-ОП4 (RS-201TDm); РИФ-ОП4 (RS-202TDm); РИФ-ОП4 (GSM PRO); РИФ-ОП4 (RS-202TDm+GSM PRO) |

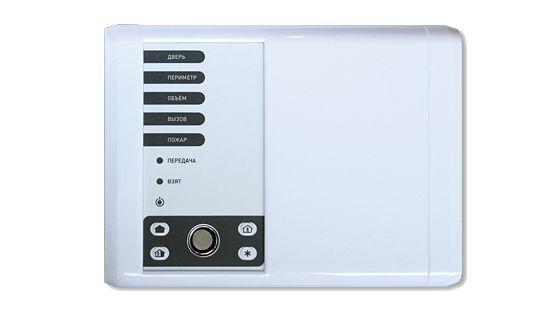

РИФ-ОП5По странице производителя: охранно-пожарный прибор с теми же пятью шлейфами для сигнализации и передачи тревожных сообщений по радиоканалу. РЭ в этой партии нет, данные только со страницы.
| Шлейфы | 5 с фиксированным назначением: Дверь, Периметр, Объём, Вызов, Пожар |
| Постановка и снятие | кнопками на лицевой панели или ключами Touch Memory |
| Сеть | до 32 приборов через концентратор Риф-ОП5-КС |
| Питание | 220 В; резервный аккумулятор 12 В, 1,2 А·ч |
| Температура | −20…+40 °C |
РИФ-ОП5-КСПо странице производителя: концентратор сети из приборов Риф-ОП5. Передаёт сообщения одновременно по радиоканалу и GSM, состояние приборов показывает блок Риф-ОП-БВИ.
| Сеть | до 32 приборов Риф-ОП5 и блок выносной индикации Риф-ОП-БВИ |
| Шлейфы | 2: «Пожар» и «Дверь» — для защиты помещения, где установлен концентратор |
| Питание | 220 В; резервный аккумулятор 12 В, 7 А·ч |
| Температура | −20…+40 °C |
Общие данныеОдинаково указано на страницах Риф-ОП4, Риф-ОП5 и Риф-ОП5-КС.
| Информативность | 9 видов извещений |
| Пожарный шлейф | суммарная токовая нагрузка в дежурном режиме до 3 мА |
| Платы передачи | место для одной или двух плат. Радиоканал 433 МГц: RS-202TDm — система Lonta-202 (до 50 км), RS-201TDm — Lonta OPTIMA (до 25 км), RS-200TDm — Риф Стринг-200 и Риф Ринг-701 (до 3 км). Выделенные частоты 146–147 и 403–470 МГц: А-212TDm — Lonta-PRO. GSM-PRO — канал GSM, Риф-ЛВС — локальная сеть и интернет |
Как это работает и подключается
- Перед работой прибор программируют программой ProgBazalt.exe через кабель USB–USB mini.
- Служебный режим: надеть перемычку J9 и приложить к считывателю мастер-ключ из комплекта, питание выключать не нужно. Пользовательские ключи (до 20) и спецключи службы охраны (до трёх, номера 21–23) записываются мастер-ключом.
- Радиоклавиатуры Риф-КТМ-Р и брелоки Риф BRL4-8W сначала записывают в память встроенного приёмопередатчика (15 ячеек): перемычка J13 «обучение», свободную ячейку выбирают кнопкой «В» приёмопередатчика, с клавиатуры нажимают «F», на брелоке 2 секунды удерживают любые две кнопки. После этого код клавиатуры (от 4 до 6 цифр и «#») или кнопку брелока «замок закрыт» записывают в память прибора так же, как ключ.
- Режимы задаются перемычками: «бипы» сиреной при взятии-снятии, задержка на вход, режим шлейфа Объём, режим реле (при тревоге 3 с или 2 минуты, либо управление замком 1 с или 5 с), громкая или тихая тревога по шлейфу Вызов, задержка на выход. Рабочие режимы меняются сразу после перестановки перемычек.
- Модуль Риф-GSM работает с Риф-ОП5 (Базальт-250) начиная с версии 8: подключается к разъёму Х8 (GSM) на обратной стороне платы прибора.
Монтаж
- Крепление: четыре отверстия в основании корпуса. Закрепить два верхних шурупа, при необходимости более прочного крепления просверлить и два нижних. Провода заводят через отверстие в нижней части основания.
- Шлейфы: оконечный резистор 5,6 кОм ±5 % в конце линии. Сопротивление проводников шлейфа не более 330 Ом, утечка между проводниками не менее 20 кОм. Общие провода шлейфов — на колодки SGN, остальные общие — на GND. Неиспользуемый шлейф — резистор 5,6 кОм на колодки платы либо отключить программно.
- Пожарный шлейф ШС5: сопротивление менее 200 Ом прибор считает коротким замыканием, более 30 кОм — обрывом. Оконечный резистор для токопотребляющих извещателей подбирают опытным путём, увеличивая номинал; при ложном К.З. вместо тревоги последовательно с каждым датчиком включают резистор порядка 1 кОм.
- Считыватель: встроенный на лицевой панели, выносной подключается параллельно ему витой парой (линия TM до 30 м; при двух выносных суммарно не более 30 м).
- Электрический замок: для замков-защёлок обычно нормально разомкнутые контакты реле и импульс 1 с, для электромагнитных замков на удержание — нормально замкнутые контакты и импульс 5 с. Замок лучше питать от отдельного источника, в его цепи обязателен искрогасящий элемент (диод, RC-цепочка или варистор).
- RS-485: приборы и концентратор соединяются двухпроводной шиной и общим проводом «цепочкой» (A к A, B к B), «звезда» не допускается; перемычка терминального резистора — на конечных устройствах; шина витой парой общей длиной не более 1000 м. Перемычку J12 ставят в положение RS-485, в программаторе на вкладке «Передача» выбирают вид передачи RS-485 и задают сетевой номер.
- RS-202TDm (RS-201TDm) подключают к разъёму Х7 на обратной стороне платы кабелем из комплекта передатчика, перемычку J12 — в среднее положение, линия не длиннее 3 м. В программаторе на вкладке «Передача» работу с передатчиком включают отдельно — по умолчанию она отключена.
Примеры
Считыватель внутри объекта
Перемычка J8 включает задержку на выход 60 с; задержку на вход выбирают перемычками J2 и J3 — 0, 15, 30 или 60 с.
Считыватель снаружи
Перемычку J8 снимают — задержка на выход нулевая. Если шлейфы Дверь, Периметр и Объём в норме, прибор встаёт под охрану примерно через 1 с после прикладывания ключа.
Объёмные датчики в прихожей
С перемычкой J4 шлейф Объём работает с задержкой на вход: пока она не истекла после открытия двери, нарушение Объёма игнорируется и пользователь успевает снять прибор. Без J4 Объём срабатывает мгновенно, как Периметр.
Постановка без выхода
Три кнопки на панели: взят полностью; взят частично — шлейфы Объём и Периметр не контролируются; взят с пользователем — не контролируется Объём.
Расширитель в сети
Риф-ОП4 по RS-485 подключают к концентратору Риф-ОП-КС (исп. 32) и используют как расширитель: до 32 приборов и один блок индикации Риф-ОП-БВИ (исп. 32).
Частые вопросы
Можно ли переназначить шлейфы Риф-ОП4?
Нет. Назначение шлейфов ШС1–ШС5 зафиксировано и не меняется.
Сколько пользователей и радиоустройств поддерживает Риф-ОП4?
До 20 уникальных пользователей; встроенный приёмопередатчик хранит 15 клавиатур и брелоков. Один брелок или клавиатуру можно записать в память до 4 приёмопередатчиков.
Какие модули передачи извещений подключаются к Риф-ОП4?
По РЭ: RS-202TDm (RS-201TDm) для Lonta-202 (Lonta OPTIMA), GSM-PRO, радиомодем РМД-ОП на 868 МГц, Риф-Бастион по телефонным линиям и Риф-ЛВС для локальной сети и интернета.
Как собрать из этих приборов сеть?
Через концентратор по шине RS-485: до 32 приборов. По страницам сайта к нему добавляется блок индикации Риф-ОП-БВИ.
Нюансы и грабли
- Перемычка J12 стоит в разных положениях для RS-485 и для подключения передатчика RS-202TDm (RS-201TDm). Перепутаете — связь не заработает.
- Диапазон температур расходится: РЭ Риф-ОП4 — от −30 до +40 °C, страница сайта — от −20 до +40 °C. Для проекта берите более узкий диапазон от −20 °C, а при эксплуатации на морозе уточняйте у производителя.
- Концентратор для сети из 32 приборов называется по-разному: в РЭ Риф-ОП4 это Риф-ОП-КС (исп. 32), на страницах сайта — Риф-ОП5-КС. Не путайте с Риф-ОП-КС для приборов Риф-ОП8: тот собирает не больше 7 приборов.
- Не успели открыть входную дверь за 60 с задержки на выход — прибор встанет под охрану, и выйти без тревоги не удастся. Можно заранее открыть дверь и начать постановку при открытой двери — время на выход тогда не ограничено.
- Если через 20–30 с после закрытия двери прибор не встал под охрану, вероятна неисправность объёмного датчика или проводки шлейфа ШС3: вернитесь, отмените постановку ключом и проверьте шлейф.
- При нарушенном шлейфе Периметр постановка отклоняется: сигнал, мигание светодиода считывателя и показ состояния шлейфа в реальном времени. При нарушенных Вызов или Пожар поставить прибор под охрану нельзя, пока нарушение не устранено.
- Три раза подряд чужой ключ — и прибор около 10 с не реагирует ни на какие ключи, включая свои. Если реакции на ключ нет вообще, проверьте контакт и обрыв проводов линии считывателя.
- Назначение шлейфов зафиксировано и не меняется: Дверь, Периметр и Объём охраняются только в режиме ВЗЯТ, Вызов и Пожар — круглосуточно.
- При снятии крышки размыкается тампер: прибор передаёт тревожное извещение «Тампер» (код 137, раздел 0), повторно — только если тампер до этого был в норме не менее 2 минут.
- Дальность радиоканала до клавиатур и брелоков около 150 м в условиях прямой видимости; реально её определяют стены, перекрытия, помехи и напряжение питания.
