AMBO AM-3000 — линейные приводы распашных ворот до 3 м и 300 кг
Комплект из двух линейных приводов на створки до 3 м и 300 кг, питание 230 В, ресурс не менее 25 000 циклов. Три комплектации: блок CUSD-1N, блок CU-AM и умный CU-AM-Sm с Wi-fi.
Модели семейства
AM-3000KITДва привода с встроенными концевыми выключателями и блок управления CUSD-1N (IP54) — базовый функционал. В комплекте: монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки.
| Створка | до 3 м шириной, до 300 кг |
| Открытие | во двор, угол 100° |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 70 Вт |
| Защита от скачков напряжения | 200–250 В |
| Интенсивность | до 25% |
| Ресурс | не менее 25 000 циклов |
| Температура | −30…+65 °С |
| Гарантия | 36 мес |
| Блок управления | CUSD-1N, IP54 |

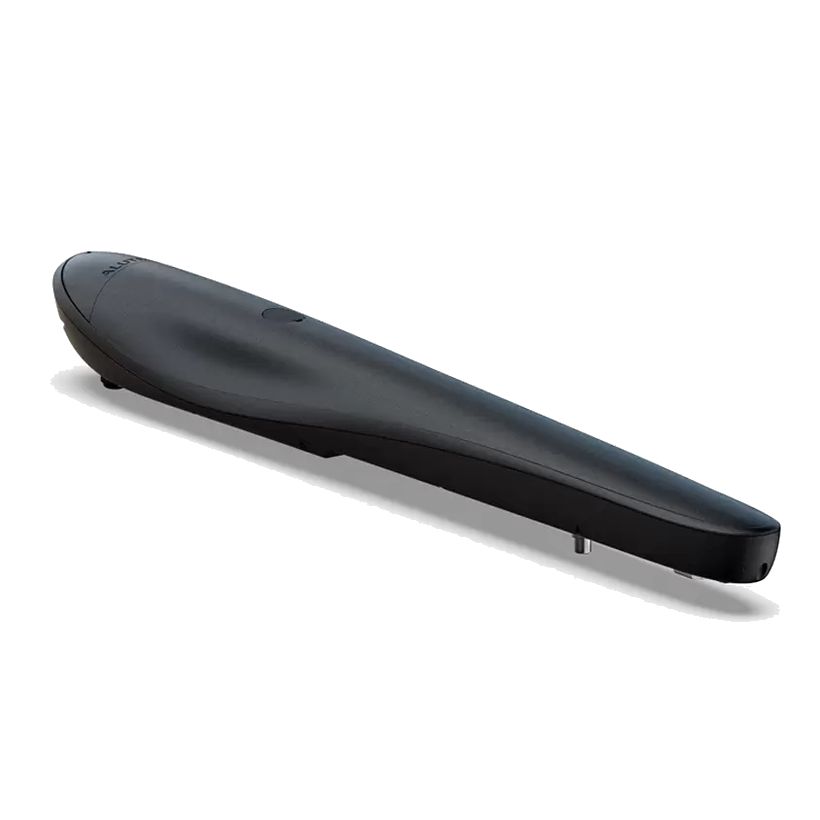

AM-3000KIT-NТо же, но блок управления CU-AM (IP65) — расширенный функционал. Состав комплекта тот же.
| Створка | до 3 м шириной, до 300 кг |
| Открытие | во двор, угол 100° (в шапке страницы <100°) |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 70 Вт |
| Защита от скачков напряжения | 200–250 В |
| Интенсивность | до 25% |
| Ресурс | не менее 25 000 циклов |
| Температура | −30…+65 °С |
| Гарантия | 36 мес |
| Блок управления | CU-AM, IP65 |
AM-3000KIT-N-Sm + WM-SmУмная автоматика: два привода, умный блок управления CU-AM-Sm, Wi-fi модуль, монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки. Управление через ALUTECH Smart.
| Створка | до 3 м шириной, до 300 кг |
| Открытие / угол | наружу или во двор, <100° |
| Линейное усилие / скорость | 4000 Н / 16 мм/с |
| Мотор | 230 В ~, 70 Вт, конденсатор 6 мкФ, ток до 1 А |
| Термозащита мотора | 120 °С |
| Режим | 25% (S3), непрерывно не более 10 мин |
| Защита привода | IP54, класс I |
| Температура | −30…+55 °С |
| Масса брутто | 28,5 кг |
| Ресурс | не менее 25 000 циклов |
Как это работает и подключается
- Линейный привод: винт с многозаходной резьбой и бронзовая ходовая гайка. Гайка и винт закрыты пыльниками от песка и твёрдых частиц.
- Концевые выключатели встроены в привод: они не дают перегружать ходовую часть и двигатель. Для KIT и KIT-N в таблице отмечены также подключение дворового освещения, блокировка ворот при отключении электричества, автозакрытие и функция обнаружения препятствия.
- Блок управления определяет комплектацию: CUSD-1N (IP54) — базовый набор функций, CU-AM (IP65) — расширенный, CU-AM-Sm — умный, работает с Wi-fi модулем.
- К умному блоку можно подключить сигнальную лампу, фотоэлементы и другие аксессуары безопасности.
Монтаж
- Комплект рассчитан на пару створок: два привода и один блок управления.
- Выбирая блок, учитывайте степень защиты: IP54 у CUSD-1N и IP65 у CU-AM. В таблице Sm IP54 относится к самому приводу.
- Привод Sm — класс защиты I.
- Для Sm производитель указывает защиту от перегрева: термозащита мотора 120 °С, непрерывная работа не более 10 мин.
- Схемы подключения и порядок настройки на страницах изделия не приведены.
Примеры
Распашные ворота частного участка
Две створки шириной до 3 м и весом до 300 кг; привод открывает их во двор (у Sm — наружу или во двор).
Управление с телефона и голосом (Sm)
ALUTECH Smart: открытие и закрытие с телефона, через голосового помощника или с пульта, частичное открытие створок, свои сценарии, права доступа для близких и персонала, подключение к CarPlay и AndroidAuto.
Открытие для пожарных (Sm)
По описанию производителя, сигнал датчика дыма открывает ворота для доступа пожарных; можно настроить и автоматическое закрытие створок.
Частые вопросы
Чем отличаются KIT, KIT-N и KIT-N-Sm?
Блоком управления: CUSD-1N (IP54) — базовый функционал, CU-AM (IP65) — расширенный, CU-AM-Sm с Wi-fi модулем — умная автоматика ALUTECH Smart.
На какую створку рассчитан привод?
Шириной до 3 м и весом до 300 кг.
Какой ресурс и гарантия?
Ресурс не менее 25 000 циклов; гарантийный срок для KIT и KIT-N — 36 мес.
Нюансы и грабли
- Не выходить за предел по створке: до 3 м шириной и до 300 кг. Интенсивность — до 25%.
- Страницы расходятся: температурный диапазон −30…+65 °С у KIT и KIT-N, −30…+55 °С у Sm; угол открытия 100° и <100°; направление открытия «во двор» у KIT и «наружу/во двор» у Sm.
- Не путать IP блока управления и привода: IP54 и IP65 в названиях комплектаций относятся к блокам CUSD-1N и CU-AM.
- Модуль Wi-fi входит только в комплект Sm; в KIT и KIT-N его нет.
