AMBO AM-5000 — линейные приводы распашных ворот до 5 м и 500 кг
Комплект из двух линейных приводов на створки до 5 м и 500 кг, питание 230 В, ресурс не менее 25 000 циклов. Три комплектации: блок CUSD-1N, блок CU-AM и умный CU-AM-Sm с Wi-fi.
Модели семейства
AM-5000KITДва привода с встроенными концевыми выключателями и блок управления CUSD-1N (IP54) — базовый функционал. В комплекте: монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки.
| Створка | до 5 м шириной, до 500 кг |
| Открытие | наружу или во двор, угол 110° |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 150 Вт |
| Защита от скачков напряжения | 200–250 В |
| Интенсивность | до 25% |
| Ресурс | не менее 25 000 циклов |
| Температура | −30…+55 °С |
| Сигнализирующая подсветка | есть |
| Блок управления | CUSD-1N, IP54 |

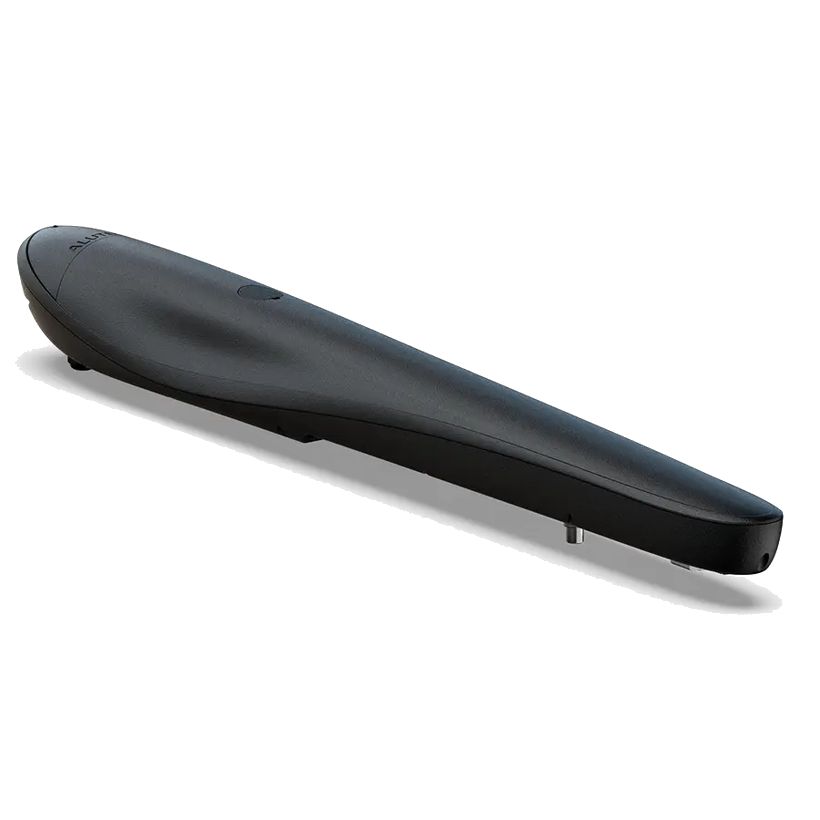

AM-5000KIT-NТо же, но блок управления CU-AM (IP65) — расширенный функционал. Состав комплекта тот же.
| Створка | до 5 м шириной, до 500 кг |
| Открытие | наружу или во двор, угол 110° |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 150 Вт |
| Защита от скачков напряжения | 200–250 В |
| Интенсивность | до 25% |
| Ресурс | не менее 25 000 циклов |
| Температура | −30…+65 °С |
| Сигнализирующая подсветка | нет |
| Блок управления | CU-AM, IP65 |
AM-5000KIT-N-Sm + WM-SmУмная автоматика: два привода, умный блок управления CU-AM-Sm, Wi-fi модуль, монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки. Управление через ALUTECH Smart.
| Створка | до 5 м шириной, до 500 кг |
| Открытие / угол | наружу или во двор, <110° |
| Линейное усилие / скорость | 5500 Н / 16 мм/с |
| Мотор | 230 В ~, 150 Вт, конденсатор 10 мкФ, ток до 2 А |
| Термозащита мотора | 120 °С |
| Режим | 25% (S3), непрерывно не более 10 мин |
| Защита привода | IP54, класс I |
| Температура | −30…+65 °С |
| Масса брутто | 30 кг |
| Ресурс | не менее 25 000 циклов |
Как это работает и подключается
- Линейный привод: винт с многозаходной резьбой и бронзовая ходовая гайка. Гайка и винт закрыты пыльниками от песка и твёрдых частиц.
- Концевые выключатели встроены в привод: они не дают перегружать ходовую часть и двигатель. В таблицах KIT и KIT-N отмечены также подключение дворового освещения, блокировка ворот при отключении электричества, автозакрытие и функция обнаружения препятствия.
- Блок управления определяет комплектацию: CUSD-1N (IP54) — базовый набор функций, CU-AM (IP65) — расширенный, CU-AM-Sm — умный, работает с Wi-fi модулем.
- К умному блоку можно подключить сигнальную лампу, фотоэлементы и другие аксессуары безопасности.
Монтаж
- Комплект рассчитан на пару створок: два привода и один блок управления.
- Выбирая блок, учитывайте степень защиты: IP54 у CUSD-1N и IP65 у CU-AM. В таблице Sm IP54 относится к самому приводу.
- Привод Sm — класс защиты I.
- Для Sm производитель указывает защиту от перегрева: термозащита мотора 120 °С, непрерывная работа не более 10 мин.
- Схемы подключения и порядок настройки на страницах изделия не приведены.
Примеры
Распашные ворота с тяжёлыми створками
Две створки шириной до 5 м и весом до 500 кг; угол открытия до 110°.
Управление с телефона и голосом (Sm)
ALUTECH Smart: открытие и закрытие с телефона, через голосового помощника или с пульта, частичное открытие створок, свои сценарии, права доступа, подключение к CarPlay и AndroidAuto.
Открытие для пожарных (Sm)
По описанию производителя, сигнал датчика дыма открывает ворота для доступа пожарных; можно настроить и автоматическое закрытие створок.
Частые вопросы
Чем отличаются KIT, KIT-N и KIT-N-Sm?
Блоком управления: CUSD-1N (IP54) — базовый функционал, CU-AM (IP65) — расширенный, CU-AM-Sm с Wi-fi модулем — умная автоматика ALUTECH Smart. У KIT-N в таблице нет сигнализирующей подсветки.
На какую створку рассчитан привод?
Шириной до 5 м и весом до 500 кг.
Какой ресурс и гарантия?
Ресурс не менее 25 000 циклов; гарантийный срок для KIT и KIT-N — 36 мес.
Нюансы и грабли
- Не выходить за предел по створке: до 5 м шириной и до 500 кг. Интенсивность — до 25%.
- Страницы расходятся: температурный диапазон −30…+55 °С у KIT и −30…+65 °С у KIT-N и Sm; сигнализирующая подсветка отмечена «+» у KIT и «−» у KIT-N; угол открытия 110° и <110° у Sm.
- Не путать IP блока управления и привода: IP54 и IP65 в названиях комплектаций относятся к блокам CUSD-1N и CU-AM.
- Модуль Wi-fi входит только в комплект Sm; в KIT и KIT-N его нет.
Документация
- ALUTECH — страница изделия на сайте производителя (http://alutech.ru/avtomatika/dlya-raspashnyh-vorot/privod-dlya-raspashnykh-vorot-alutech-ambo-am5000/)
- ALUTECH — страница изделия на сайте производителя (http://alutech.ru/avtomatika/dlya-raspashnyh-vorot/privod-dlya-raspashnykh-vorot-alutech-ambo-am5000kit-n/)
- ALUTECH — страница изделия на сайте производителя (http://alutech.ru/avtomatika/dlya-raspashnyh-vorot/umnaya-avtomatika-alutech-ambo-am-5000kit-n-sm/)
