ROTEO RTO-1000 — привод откатных ворот до 1000 кг
Привод откатных ворот: створка до 1000 кг, ширина до 10 м, питание 230 В, усилие 700 Н. Концевой выключатель механический (KIT) или магнитный на датчике Холла (MKIT).
Модели семейства
RTO-1000KITИсполнение с механическим концевым выключателем. В комплекте: привод, монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки, руководство по монтажу и эксплуатации.
| Вес и ширина створки | до 1000 кг, до 10 м |
| Тяговое усилие / момент | 700 Н (максимальное) / 27 Н·м (максимальный) |
| Скорость створки | 12 м/мин |
| Мощность | 500 Вт при движении; в режиме ожидания не более 4 Вт |
| Интенсивность | 25% |
| Конденсатор / термозащита | 20 мкФ / 125 °С |
| Шестерня | модуль 4 мм (19 зубьев) |
| Защита | IP44, класс I (требуется заземление) |
| Температура | −30…+65 °С |
| Габариты, масса | 300×222×360 мм, масса нетто 14,8 кг |

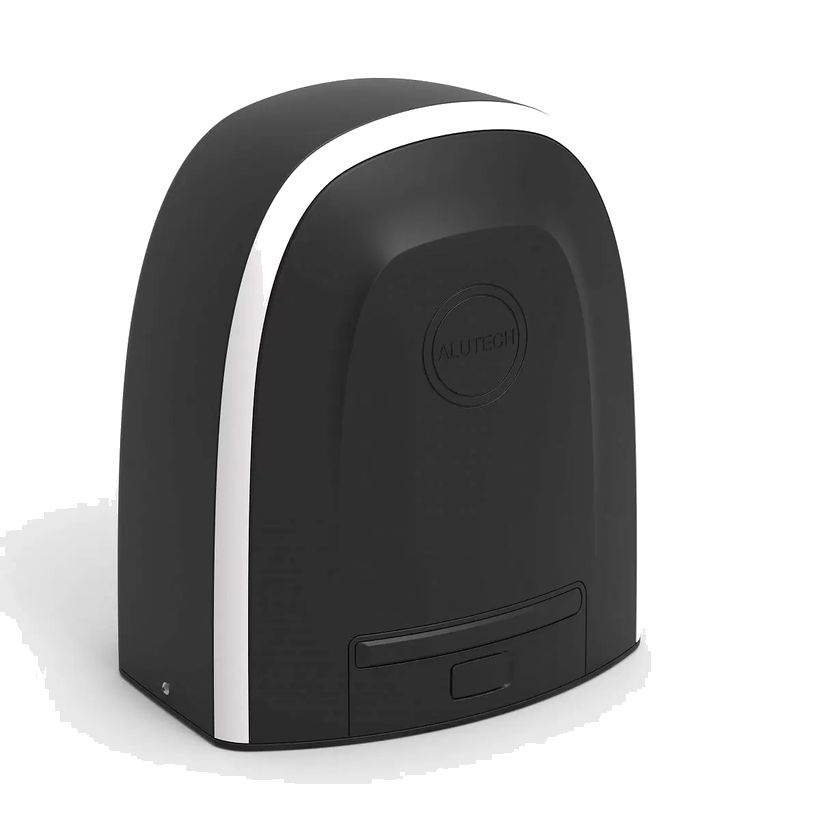

RTO-1000MKITТо же по силовой части, концевой выключатель магнитный, на датчике Холла. Состав комплекта тот же.
| Питание | 230 В (±10%), 50 Гц |
| Мощность | 500 Вт; в режиме ожидания не более 4 Вт |
| Момент / усилие | 27 Н·м / 700 Н |
| Вес створки | до 1000 кг |
| Скорость створки | 12 м/мин |
| Интенсивность / непрерывная работа | 25% / не более 6 мин |
| Конденсатор / термозащита | 20 мкФ / 125 °С |
| Радиоуправление | 433,92 МГц, динамический код, максимум 99 пультов |
| Температура | −30…+65 °С |
| Габариты, масса | 300×222×360 мм, не более 14,8 кг |
Как это работает и подключается
- Привод движет створку по зубчатой рейке через шестерню модуля 4 мм (19 зубьев). Реек в перечне поставки нет.
- Концевой выключатель: в KIT — механический, в MKIT — магнитный с датчиком Холла.
- Экспресс-настройка: конечные положения откатных ворот программируются нажатием двух кнопок. Блок управления назван производителем «новым функциональным блоком».
- К приводу можно подключить внешнее освещение и управлять им с пульта. Выходы SL (сигнальная лампа) и LL (освещение): по 100 Вт, 230 В ±10%, 50 Гц.
- Питание аксессуаров — постоянное +24 В ±15%, 0,3 А.
Монтаж
- Класс защиты I: привод заземляют.
- Предохранитель высоковольтной части: 6,3 А, 250 В.
- Литое алюминиевое основание защищает блок управления и двигатель от влаги в условиях высокой влажности (описание производителя).
- Производитель заявляет работу при перепадах сетевого напряжения в диапазоне 160–270 В.
- Схемы подключения и порядок настройки на странице не приведены — они в руководстве по монтажу и эксплуатации из комплекта.
Примеры
Бытовые и промышленные откатные ворота
Производитель называет привод решением для бытовых и промышленных откатных ворот; предел по створке — 1000 кг и 10 м.
Въезд со светофорным регулированием и фотоэлементами
На странице среди дополнительных аксессуаров названы дистанционное управление, светофорное регулирование проезда и фотоэлементы.
Частые вопросы
Чем RTO-1000KIT отличается от RTO-1000MKIT?
Концевым выключателем: у KIT — механический, у MKIT — магнитный с датчиком Холла. Силовые данные на страницах совпадают.
На какую створку рассчитан привод?
До 1000 кг и шириной до 10 м, при интенсивности использования 25%.
Что входит в комплект?
Привод, монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки, руководство по монтажу и эксплуатации. Рейка в список не входит.
Нюансы и грабли
- Не выходить за предел по створке: до 1000 кг и до 10 м. Интенсивность — 25%; для MKIT указано ещё максимальное непрерывное время работы 6 мин.
- Заявленные на странице «до −60 ºС» — рекламный блок. Рабочий диапазон в таблицах: −30…+65 °С.
- В списках поставки KIT и MKIT реек нет: вопрос рейки решайте при заказе, тип рейки на страницах не назван.
