ROTEO RTO-2000 — привод откатных ворот до 2000 кг

Привод откатных ворот: створка до 2000 кг, ширина до 10 м, тяговое усилие 1100 Н, интенсивность до 40%. Два исполнения: с механическим концевым выключателем (KIT) и с магнитным (MKIT).

Модели семейства

RTO-2000KITИсполнение с механическим концевым выключателем. В комплекте: привод, монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки, руководство по монтажу и эксплуатации.

Вес и ширина створки	до 2000 кг, до 10 м
Тяговое усилие / момент	1100 Н (максимальное) / 45 Н·м (максимальный)
Скорость створки	12 м/мин
Мощность	1000 Вт при движении; в режиме ожидания не более 4 Вт
Интенсивность	40% (двигатель со специальной консистентной смазкой)
Конденсатор / термозащита	35 мкФ / 105 °С
Шестерня	модуль 4 мм (19 зубьев)
Защита	IP44, класс I (требуется заземление)
Температура	−30…+65 °С
Габариты, масса	300×222×360 мм, масса нетто 18,8 кг

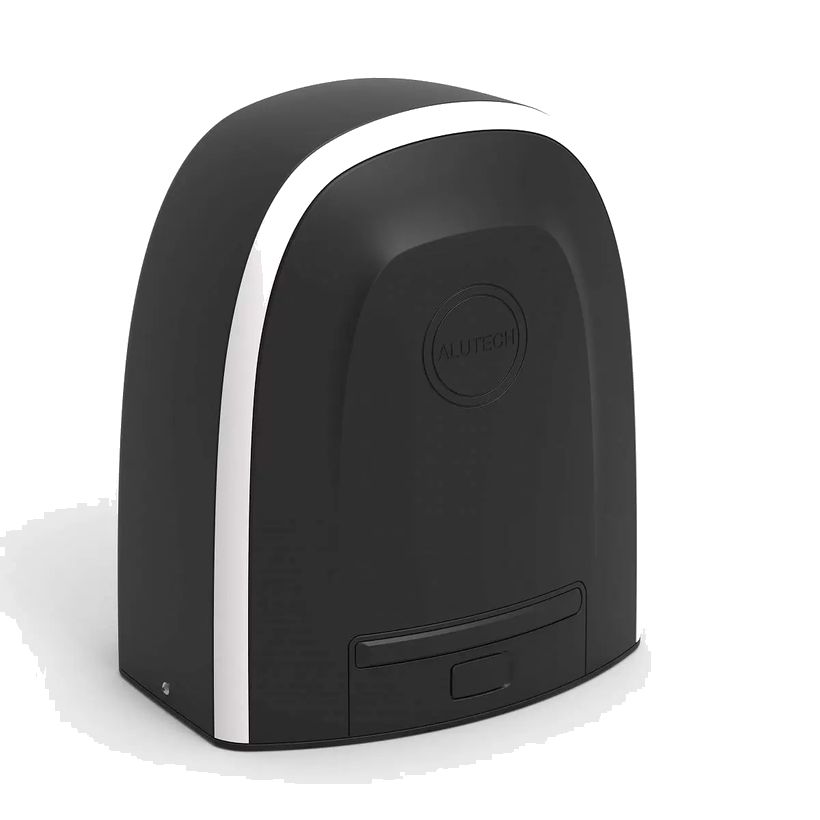

RTO-2000MKITТо же по силовой части, концевой выключатель магнитный, на датчике Холла. Состав комплекта тот же.

Питание	230 В (±10%), 50 Гц
Мощность	1000 Вт; в режиме ожидания не более 4 Вт
Момент / усилие	45 Н·м / 1100 Н
Вес створки	до 2000 кг
Скорость створки	12 м/мин
Интенсивность / непрерывная работа	40% / не более 20 мин
Конденсатор / термозащита	35 мкФ / 135 °С
Радиоуправление	433,92 МГц, динамический код, максимум 99 пультов
Температура	−30…+65 °С
Габариты, масса	300×222×360 мм, не более 17,8 кг

Как это работает и подключается

Привод движет створку по зубчатой рейке через шестерню модуля 4 мм (19 зубьев). Реек в перечне поставки нет.
Концевой выключатель: в KIT — механический, в MKIT — магнитный с датчиком Холла.
Экспресс-настройка: конечные положения программируются нажатием двух кнопок.
К приводу можно подключить внешнее освещение и управлять им с пульта. Выходы SL (сигнальная лампа) и LL (освещение): по 100 Вт, 230 В ±10%, 50 Гц.
Питание аксессуаров — постоянное +24 В ±15%, 0,3 А.

Монтаж

Класс защиты I: привод заземляют.
Предохранитель высоковольтной части: 6,3 А, 250 В.
Литое алюминиевое основание защищает блок управления и двигатель от подтопления в случае проливных дождей или снегопада (описание производителя).
Производитель заявляет работу при перепадах сетевого напряжения в диапазоне 160–270 В.
Схемы подключения и порядок настройки на странице не приведены — они в руководстве по монтажу и эксплуатации из комплекта.

Примеры

Промышленные въездные ворота

Для промышленных въездных ворот: створка до 2000 кг, интенсивность до 40% (двигатель со специальной консистентной смазкой).

Въезд со светофором и фотоэлементами

На странице среди дополнительных аксессуаров названы дистанционное управление, светофорное регулирование проезда и фотоэлементы.

Частые вопросы

Чем RTO-2000KIT отличается от RTO-2000MKIT?

Концевым выключателем: у KIT — механический, у MKIT — магнитный с датчиком Холла. Термозащита и масса на страницах указаны разные.

Какая интенсивность использования?

В таблицах — 40%; верхняя строка описания KIT называет 25%, это расхождение страницы.

На какую створку рассчитан привод?

До 2000 кг и шириной до 10 м.

Нюансы и грабли

В верхней строке описания KIT указана интенсивность 25%, в таблице и в тексте о двигателе — до 40%. Для MKIT в таблице тоже 40%, непрерывная работа не более 20 мин.
Данные KIT и MKIT расходятся: термозащита двигателя 105 °С у KIT и 135 °С у MKIT, масса нетто 18,8 кг против 17,8 кг.
Заявленные на странице «до −60 ºС» — рекламный блок. Рабочий диапазон в таблицах: −30…+65 °С.
Не выходить за предел по створке: до 2000 кг и до 10 м.
В списках поставки KIT и MKIT реек нет: вопрос рейки решайте при заказе, тип рейки на страницах не назван.
