ROTEO RTO-500 — привод откатных ворот до 500 кг

Привод откатных ворот: створка до 500 кг, ширина до 10 м, питание 230 В. Три исполнения: с механическим концевым выключателем, с магнитным (датчик Холла) и умное Sm с ALUTECH Smart.

Модели семейства

RTO-500KITБазовое исполнение с механическим концевым выключателем. В комплекте: привод, монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки, руководство по монтажу и эксплуатации.

Вес и ширина створки	до 500 кг, до 10 м
Тяговое усилие / момент	500 Н (максимальное) / 20 Н·м (максимальный)
Скорость створки	12 м/мин
Мощность	250 Вт при движении; в режиме ожидания не более 4 Вт
Интенсивность	25%
Шестерня	модуль 4 мм (19 зубьев)
Защита	IP44, класс I (требуется заземление)
Температура	−30…+65 °С
Габариты, масса	300×222×360 мм, масса нетто 12,8 кг
Радиоуправление	433,92 МГц, динамический код, дальность не менее 50 м

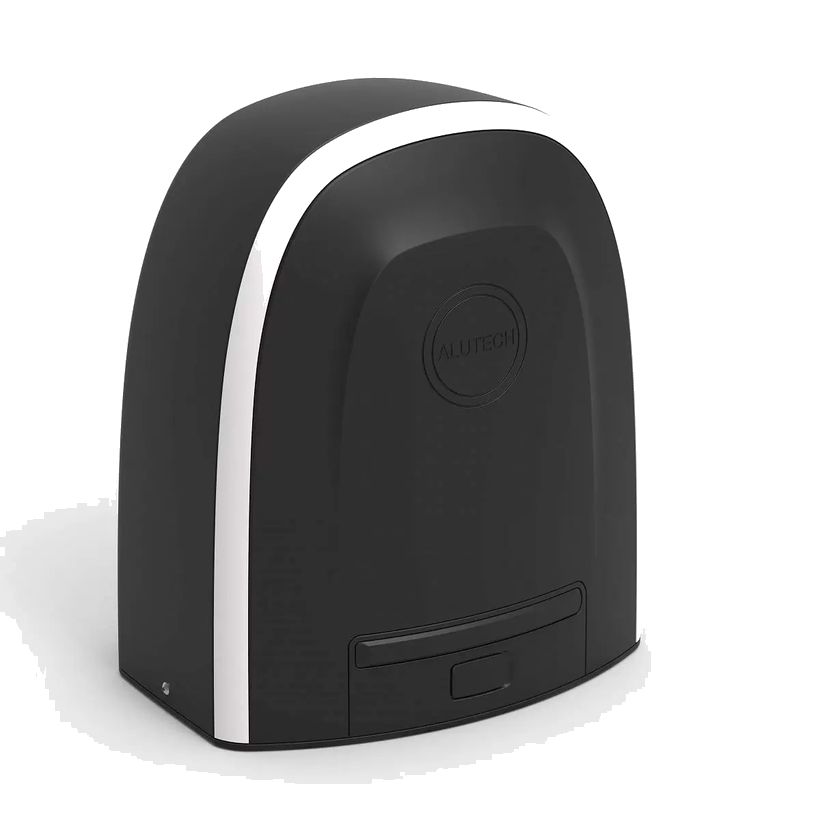

RTO-500MKITТо же по силовой части, но с магнитным концевым выключателем на датчике Холла. Состав комплекта тот же, что у RTO-500KIT.

Питание	230 В (±10%), 50 Гц
Мощность	250 Вт; в режиме ожидания не более 4 Вт
Момент / усилие	20 Н·м / 500 Н
Скорость створки	12 м/мин
Интенсивность / непрерывная работа	25% / не более 6 мин
Термозащита	125 °С
Конденсатор	12 мкФ
Радиоуправление	433,92 МГц, динамический код, максимум 99 пультов
Защита	IP44, класс I (требуется заземление)
Габариты, масса	300×222×360 мм, не более 12,8 кг

RTO-500MKIT-SmУмный привод с магнитным концевым выключателем и системой ALUTECH Smart. Две поставки: RTO-500MKIT-Sm+WM-Sm — с модулем Wi-fi, который связывает привод с домашним модемом; RTO-500MKIT-Sm+ROA8 — с пятью зубчатыми рейками ROA8 по 1 м (в перечне этого комплекта модуль Wi-fi не назван).

Питание	230 В (±10%), 50 Гц
Мощность	250 Вт; в режиме ожидания не более 4 Вт
Момент / усилие	20 Н·м / 500 Н
Скорость створки	0,2 м/с
Интенсивность / непрерывная работа	25% / не более 6 мин
Термозащита	150 °С
Конденсатор	12 мкФ
Радиоуправление	433,92 МГц, динамический код, максимум 64 пульта
Защита	IP44, класс I (требуется заземление)
Габариты, масса	не более 300×222×360 мм, масса 12,8 кг

Как это работает и подключается

Привод движет створку по зубчатой рейке через шестерню модуля 4 мм (19 зубьев). В перечне поставки KIT и MKIT реек нет; пять реек ROA8 по 1 м входят только в один из комплектов Sm. Рейка крепится к направляющей шине.
Концевой выключатель: в KIT — механический, в MKIT и Sm — магнитный с датчиком Холла, по описанию производителя он точно останавливает створку в конечных положениях.
Экспресс-настройка: конечные положения створки программируются нажатием двух кнопок.
К приводу можно подключить внешнее освещение и управлять им с пульта. Выходы SL (сигнальная лампа) и LL (освещение): по 100 Вт, 230 В ±10%, 50 Гц.
Для безопасной работы применяют пульты, фотоэлементы, светофорное регулирование; питание аксессуаров — постоянное +24 В ±15%, 0,3 А.

Монтаж

Привод класса защиты I: требуется заземление.
Предохранитель высоковольтной части: 6,3 А, 250 В.
Мощность выходов SL и LL — по 100 Вт на каждый; питание аксессуаров с блока ограничено током 0,3 А.
Производитель заявляет работу при перепадах сетевого напряжения в диапазоне 160–270 В.
Схемы подключения и порядок настройки на страницах изделия не приведены — они в руководстве по монтажу и эксплуатации из комплекта.

Примеры

Бытовые и промышленные откатные ворота

Производитель называет привод решением для бытовых и промышленных откатных ворот весом до 500 кг и шириной до 10 м.

Управление со смартфона (исполнение Sm)

ALUTECH Smart: открытие и закрытие с телефона, через голосового помощника или с пульта, частичное открытие (режим калитки), сценарии, права доступа для разных людей; поддерживается подключение смартфона к CarPlay и AndroidAuto.

Открытие для пожарных (исполнение Sm)

По описанию производителя, сигнал датчика дыма передаётся на привод, и ворота открываются для доступа пожарных на участок; можно настроить и автоматическое закрытие.

Частые вопросы

Чем отличаются RTO-500KIT и RTO-500MKIT?

Концевым выключателем: у KIT — механический, у MKIT — магнитный с датчиком Холла. Основные данные по силовой части на страницах совпадают.

Что означает Sm в названии?

Умный привод для ALUTECH Smart. В одной поставке к нему идёт модуль Wi-fi WM-Sm, в другой — пять реек ROA8.

Рейка входит в комплект?

В KIT и MKIT — нет, в списке поставки её нет. В одном из комплектов Sm есть пять реек ROA8 по 1 м.

Сколько пультов можно записать?

По таблице MKIT — максимум 99, по таблице Sm — 64. В комплект входят 2 пульта AT-4L.

Нюансы и грабли

Не выходить за предел по створке: до 500 кг и до 10 м. Интенсивность — 25%; для MKIT и Sm указано ещё максимальное непрерывное время работы 6 мин.
Данные страниц расходятся: термозащита двигателя 125 °С у MKIT и 150 °С у Sm; число пультов 99 у MKIT и 64 у Sm.
Заявленные на страницах «до −60 ºС» — рекламный блок. Рабочий диапазон в таблицах: −30…+65 °С; страница Sm связывает −60 °С с обогревательным элементом (арктическая смазка держит мотор до −30 °С).
В списках поставки KIT и MKIT реек нет: вопрос рейки решайте при заказе. Тип рейки, кроме ROA8 у одного из комплектов Sm, на страницах не назван.
