ALUTECH · приводы ворот
SCOPIO SC-3000 — телескопические приводы распашных ворот до 3 м и 350 кг
Комплект из двух телескопических приводов с LED подсветкой на створки до 3 м и 350 кг, питание 230 В, ресурс не менее 25 000 циклов. Комплектации с блоками CUSD-1N, CU-AM и умным CU-AM-Sm.
Модели семейства
SC-3000SKITДва телескопических привода со встроенными концевыми выключателями и LED подсветкой, блок управления CUSD-1N (IP54) — базовый функционал. В комплекте: монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки.
| Створка | до 3 м шириной, до 350 кг |
| Открытие | наружу или во двор, угол <110° |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 150 Вт |
| Защита от скачков напряжения | 200–250 В |
| Интенсивность | до 25% |
| Ресурс | не менее 25 000 циклов |
| Температура | −30…+65 °С |
| Гарантия | 36 мес |
| Блок управления | CUSD-1N, IP54 |

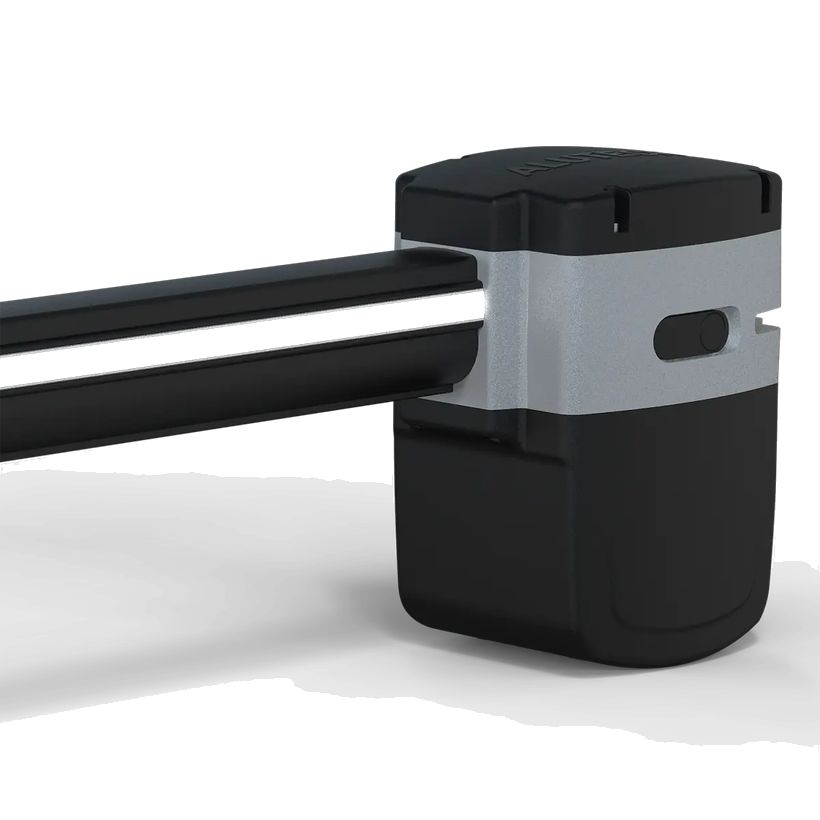

SC-3000SKIT-NТо же, но блок управления CU-AM (IP65) — расширенный функционал. Состав комплекта тот же.
| Створка | до 3 м шириной, до 350 кг |
| Открытие | наружу или во двор, угол <110° |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 150 Вт |
| Защита от скачков напряжения | 200–250 В |
| Интенсивность | до 25% |
| Ресурс | не менее 25 000 циклов |
| Температура | −30…+65 °С |
| Гарантия | 36 мес |
| Блок управления | CU-AM, IP65 |
SC-3000SKIT-N-Sm + WM-SmУмная автоматика: два привода, умный блок управления CU-AM-Sm, Wi-fi модуль, монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки. Управление через ALUTECH Smart.
| Створка | до 3 м шириной, до 350 кг |
| Открытие / угол | наружу или во двор, 110° (в шапке <110°) |
| Тяговое усилие / скорость | 3000 Н / 16 мм/с |
| Мотор | 230 В ~, 150 Вт, конденсатор 6 мкФ, ток до 2 А |
| Термозащита мотора | 120 °С |
| Режим | 25% (S3), непрерывно не более 10 мин |
| Защита привода | IP54, класс I |
| Температура | −30…+65 °С |
| Масса брутто | 24,2 кг |
| Ресурс | не менее 25 000 циклов |
Как это работает и подключается
- Телескопический привод: винт с многозаходной резьбой увеличивает износостойкость ходового элемента.
- В отличие от многих приводов, где мотор несколько секунд давит гайкой в упор, в Scopio гайка в конце хода нажимает на микровыключатель, и двигатель останавливается сразу. Это снижает износ ходовой части и двигателя.
- Блок управления определяет комплектацию: CUSD-1N (IP54) — базовый набор функций, CU-AM (IP65) — расширенный, CU-AM-Sm — умный, работает с Wi-fi модулем.
- К блоку Smart можно подключить фотоэлементы, сигнальную лампу и другие аксессуары безопасности.
Монтаж
- Комплект рассчитан на пару створок: два привода и один блок управления.
- Выбирая блок, учитывайте степень защиты: IP54 у CUSD-1N и IP65 у CU-AM. В таблице Sm IP54 относится к самому приводу.
- Привод Sm — класс защиты I.
- Для Sm производитель указывает защиту от перегрева: термозащита мотора 120 °С, непрерывная работа не более 10 мин.
- Схемы подключения и порядок настройки на страницах изделия не приведены.
Примеры
Распашные ворота с заметной сигнализацией движения
Светодиодная подсветка привода в тёмное время суток показывает движение ворот, что по описанию производителя делает эксплуатацию безопаснее.
Управление с телефона и голосом (Sm)
ALUTECH Smart: открытие и закрытие с телефона, отложенный и онлайн-режим, частичное открытие створок, свои сценарии.
Частые вопросы
Чем отличаются SKIT, SKIT-N и SKIT-N-Sm?
Блоком управления: CUSD-1N (IP54) — базовый функционал, CU-AM (IP65) — расширенный, CU-AM-Sm с Wi-fi модулем — умная автоматика ALUTECH Smart.
На какую створку рассчитан привод?
Шириной до 3 м и весом до 350 кг.
Какой ресурс и гарантия?
Ресурс не менее 25 000 циклов; гарантийный срок для SKIT и SKIT-N — 36 мес.
Нюансы и грабли
- Не выходить за предел по створке: до 3 м шириной и до 350 кг. Интенсивность — до 25%.
- Угол открытия на страницах указан как <110°, в блоке цифр Sm — 110°.
- Не путать IP блока управления и привода: IP54 и IP65 в названиях комплектаций относятся к блокам CUSD-1N и CU-AM.
- Модуль Wi-fi входит только в комплект Sm; в SKIT и SKIT-N его нет.
