ALUTECH · приводы ворот
TWISTO TW-4000 — рычажные приводы распашных ворот до 4 м и 400 кг
Комплект из двух рычажных приводов с LED подсветкой на створки до 4 м и 400 кг, угол открытия 120°, питание 230 В. Комплектации с блоками CUSD-1N, CU-AM и умным CU-AM-Sm с Wi-fi.
Модели семейства
TW-4000SKITДва рычажных привода со встроенными концевыми выключателями и LED подсветкой, блок управления CUSD-1N (IP54) — базовый функционал. В комплекте: монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки.
| Створка | до 4 м шириной, до 400 кг |
| Открытие | наружу или во двор, угол 120° |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 120 Вт |
| Защита от скачков напряжения | 200–250 В |
| Интенсивность | до 25% |
| Ресурс | не менее 25 000 циклов |
| Температура | −20…+50 °С |
| Гарантия | 36 мес |
| Блок управления | CUSD-1N, IP54 |

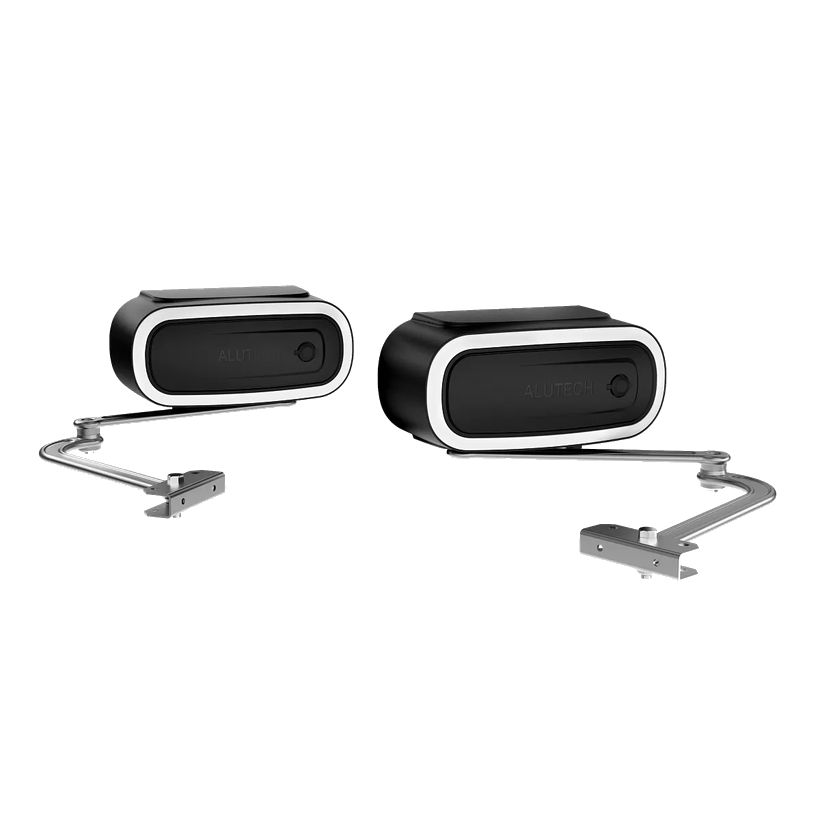

TW-4000SKIT-NТо же, но блок управления CU-AM (IP65) — расширенный функционал. Состав комплекта тот же.
| Створка | до 4 м шириной, до 400 кг |
| Открытие | наружу или во двор, угол 120° |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 120 Вт |
| Защита от скачков напряжения | 200–250 В |
| Интенсивность | до 25% |
| Ресурс | не менее 25 000 циклов |
| Температура | −20…+50 °С |
| Гарантия | 36 мес |
| Блок управления | CU-AM, IP65 |
TW-4000SKIT-N-Sm + WM-SmУмная автоматика: два привода, умный блок управления CU-AM-Sm, Wi-fi модуль, монтажный набор, 2 пульта AT-4L, 2 ключа разблокировки. Управление через ALUTECH Smart. В заголовке страницы модель названа TW-4000KIT-N-Sm, в артикуле — TW-4000SKIT-N-Sm.
| Створка | до 4 м шириной, до 400 кг |
| Открытие / угол | наружу или во двор, <120° |
| Крутящий момент / частота вращения | 320 Н·м (максимальный) / 1,3 об/мин (максимальная) |
| Мотор | 230 В ~, 220 Вт, конденсатор 10 мкФ, ток до 1,7 А |
| Термозащита мотора | 125 °С |
| Режим | 25% (S3), непрерывно не более 5 мин |
| Защита привода | IP54, класс I |
| Температура | −20…+55 °С |
| Масса брутто | 32,3 кг |
| Ресурс | не менее 25 000 циклов |
Как это работает и подключается
- Рычажный привод: цилиндрическая передача редуктора равномерно распределяет нагрузку, зубчатые колёса передачи металлические.
- Корпус из ударопрочного пластика и герметичные кабельные вводы защищают привод от мелкого мусора, песка, пыли и осадков.
- Блок управления определяет комплектацию: CUSD-1N (IP54) — базовый набор функций, CU-AM (IP65) — расширенный, CU-AM-Sm — умный, работает с Wi-fi модулем.
- К блоку Smart можно подключить фотоэлементы, сигнальную лампу и другие аксессуары безопасности.
Монтаж
- Комплект рассчитан на пару створок: два привода и один блок управления.
- Выбирая блок, учитывайте степень защиты: IP54 у CUSD-1N и IP65 у CU-AM. В таблице Sm IP54 относится к самому приводу.
- Привод Sm — класс защиты I.
- Для Sm производитель указывает защиту от перегрева: термозащита мотора 125 °С, непрерывная работа не более 5 мин.
- Схемы подключения и порядок настройки на страницах изделия не приведены.
Примеры
Распашные ворота с широкими створками и большим углом открытия
Створки шириной до 4 м и весом до 400 кг; угол открытия до 120°.
Заметность в темноте
Светодиодная подсветка привода в тёмное время суток сигнализирует об открытии и закрытии ворот.
Управление с телефона и голосом (Sm)
ALUTECH Smart: открытие и закрытие с телефона, отложенный и онлайн-режим, частичное открытие створок, свои сценарии.
Частые вопросы
Чем отличаются SKIT, SKIT-N и SKIT-N-Sm?
Блоком управления: CUSD-1N (IP54) — базовый функционал, CU-AM (IP65) — расширенный, CU-AM-Sm с Wi-fi модулем — умная автоматика ALUTECH Smart.
На какую створку рассчитан привод?
Шириной до 4 м и весом до 400 кг, угол открытия 120°.
Какой ресурс и гарантия?
Ресурс не менее 25 000 циклов; гарантийный срок для SKIT и SKIT-N — 36 мес.
Нюансы и грабли
- Не выходить за предел по створке: до 4 м шириной и до 400 кг. Интенсивность — до 25%.
- Страницы расходятся по температуре: −20…+50 °С у SKIT и SKIT-N, −20…+55 °С у Sm.
- Мощность на страницах разная: 120 Вт — потребляемая (SKIT, SKIT-N), 220 Вт — мощность электродвигателя (Sm). Это разные параметры, не сравнивайте их напрямую.
- Не путать IP блока управления и привода: IP54 и IP65 в названиях комплектаций относятся к блокам CUSD-1N и CU-AM.
- Модуль Wi-fi входит только в комплект Sm; в SKIT и SKIT-N его нет.
